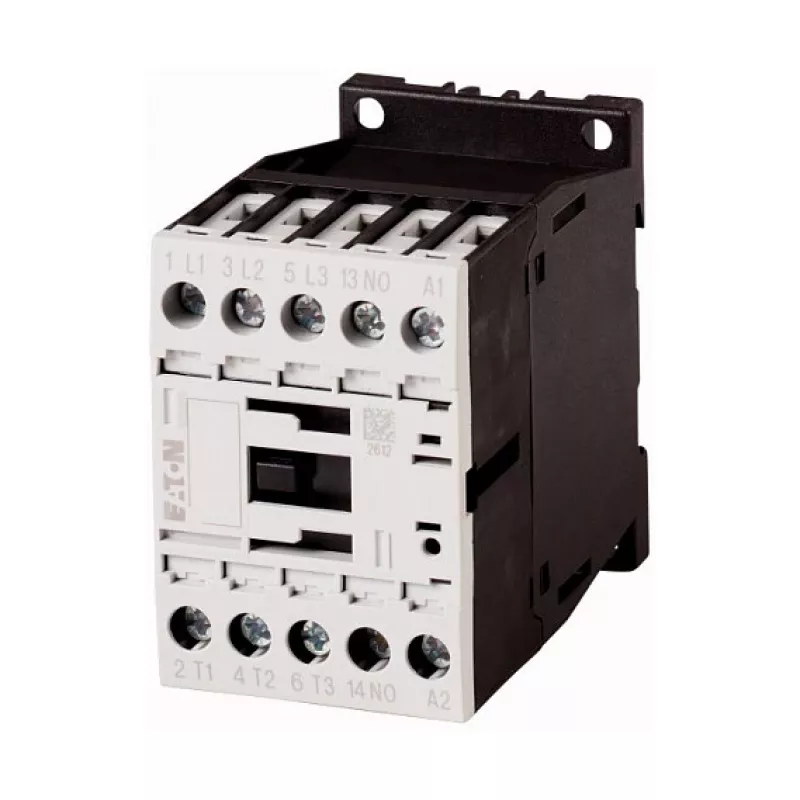

Eaton DILM12-10 galios kontaktoriai – 230V AC ritė, 3 poliai + 1 NO, 12A AC-3, 5.5kW, IP20, montavimas ant DIN bėgio

Sukurta valdyti 5.5 kW variklio apkrovas esant 400V AC-3, Eaton DILM12-10 kontaktoriai sujungia 230V AC ritę su tvirta 3 polių pagrindinių kontaktų grupe ir vienu pagalbiniu normaliai atviru kontaktu. Su mechanine tarnavimo trukme 10 milijonų ciklų, šis kompaktiškas 45 mm pločio įrenginys skirtas pramoniniams perjungimo darbams, kuriems reikalingas patikimumas.

Apžvalga

DILM12-10 yra universalus galios kontaktoriai iš Eaton DILM serijos, sukurti trifazių variklių ir kitų kintamosios srovės apkrovų valdymui. Jo 230V AC valdymo grandinė leidžia tiesiogiai prijungti prie standartinių valdymo įtampų, o 12A vardinė darbinė srovė (AC-3 esant 400V) ir 5.5kW perjungimo galia daro jį tinkamą įvairiems variklių paleidikliams, konvejerių sistemoms ir siurblių valdymui. IP20 apsaugos laipsnis ir varžtiniai gnybtai užtikrina saugų ir patikimą laidų sujungimą spintose.

Pagrindiniai privalumai

• Patikimas perjungimas: 10 milijonų mechaninių operacijų ir 1.5 milijono elektrinių operacijų (AC-3) užtikrina ilgą tarnavimo laiką.
• Kompaktiškas dizainas: 45 mm plotis taupo vietą skydelyje neprarandant našumo.
• Integruotas pagalbinis kontaktas: 1 NO kontaktas suteikia būsenos grįžtamąjį ryšį arba blokavimo galimybę.
• Pasauliniai standartai: atitinka IEC/EN 60947 ir VDE 0660, todėl pripažįstamas visame pasaulyje.
• Universalūs montavimo būdai: montavimas ant DIN bėgio arba varžtais prisitaiko prie skirtingų įrengimo sąlygų.

Techniniai duomenys

• Valdymo įtampa: 230 V AC (50/60 Hz)
• Vardinė darbinė srovė (AC-3, 400V): 12 A
• Vardinė darbinė galia (AC-3, 400V): 5.5 kW
• Pagrindinių polių skaičius: 3
• Pagalbiniai kontaktai: 1 NO
• Vardinė izoliacijos įtampa (Ui): 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Matmenys (plotis × aukštis): 45 mm × 68 mm
• Darbinė aplinkos temperatūra: nuo -25 iki +60 °C
• Standartai: IEC/EN 60947, VDE 0660

Mūsų verdiktas

Variklio valdymo grandinėms, kurioms reikalingas patikrintas kontaktoriai su didele perjungimo srove ir aiškia 230V ritė, Eaton DILM12-10 siūlo našumą, ilgaamžiškumą ir kompaktišką dydį, kuriuo pasitiki skydų gamintojai ir techninės priežiūros komandos.
