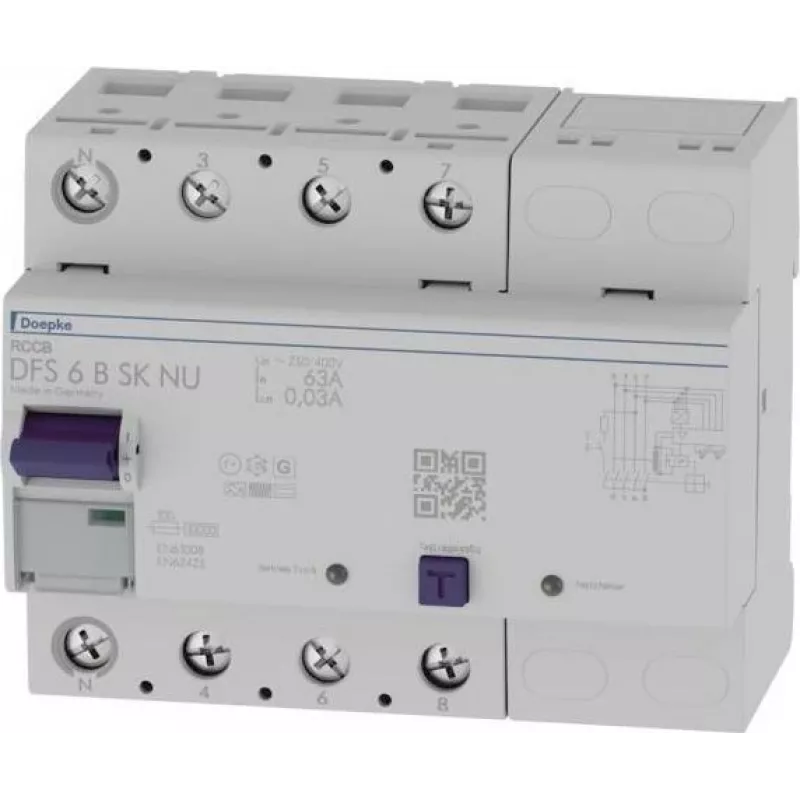

Doepke DFS6 063-4/0,03-B SK NU liekamosios srovės automatinis jungiklis 4 polių 63A 30mA B tipo 09144899

Elektros sistemose su dažnio keitikliais, UPS įrenginiais ar įkrovimo stotelėmis gali atsirasti tolydžios nuolatinės srovės liekamosios srovės, kurių standartiniai liekamosios srovės automatiniai jungikliai (RCCB) neaptinka, todėl grandinės lieka pavojingai neapsaugotos. Doepke DFS6 063-4/0,03-B SK NU yra B tipo liekamosios srovės automatinis jungiklis, sukurtas stebėti kintamosios srovės, pulsuojančios nuolatinės srovės ir tolydžios nuolatinės srovės gedimo sroves, užtikrinant patikimą atjungimą šiuolaikinėse instaliacijose. Esant vardinei srovei 63 A ir liekamajai veikimo srovei 30 mA, šis 4 polių įrenginys apsaugo personalą ir įrangą nuo įžeminimo gedimų trifaziuose tinkluose iki 230/400 V AC.

Kam skirtas

Elektrikai ir skydų montuotojai, dirbantys komerciniuose ar pramoniniuose projektuose, kuriuose yra netiesinių apkrovų, pavyzdžiui, elektromobilių įkrovimo infrastruktūra, fotovoltinės sistemos ar mašinos su kintamo greičio pavaromis, įvertins patikimą veikimą ir paprastą DIN bėgelio montavimą. Jis taip pat tinka senesniems skirstomiesiems skydams atnaujinti, kai reikia papildomos apsaugos nuo nuolatinės srovės nuotėkio srovių.

Pagrindinės savybės

• B tipo liekamosios srovės aptikimas: reaguoja į kintamosios srovės, pulsuojančios nuolatinės srovės ir tolydžios nuolatinės srovės liekamąsias sroves iki 30 mA.
• 63 A vardinė srovė ir 4 polių konfigūracija trifazėms grandinėms su nuliniu laidu.
• Kompaktiškas 4 modulių plotis (72 mm) taupo vietą DIN bėgelyje.
• Didelis atsparumas trumpajam jungimui – 10 kA, skirtas reiklioms instaliacijoms.
• Impulsinės srovės atsparumas 3 kA (8/20 µs) sumažina klaidingus suveikimus dėl trumpalaikių viršįtampių.
• Gnybtai su varžtais priima laidininkus nuo 1,5 iki 50 mm², užtikrinant saugias jungtis.
• Platus darbinės temperatūros diapazonas nuo -25 °C iki +40 °C atšiaurioms aplinkoms.
• Atitinka EN 61008-1 ir VDE 0664-10 standartus.

Specifikacijos

• Prietaiso tipas: liekamosios srovės automatinis jungiklis (RCCB)
• Polių skaičius: 4
• Vardinė srovė (In): 63 A
• Vardinė liekamoji srovė (IΔn): 30 mA
• Liekamosios srovės tipas: B
• Vardinė įtampa: 230/400 V AC
• Vardinis dažnis: 50/60 Hz
• Vardinė trumpojo jungimo srovė (Icn): 10 kA
• Impulsinės srovės atsparumas: 3 kA (8/20 µs)
• Montavimas: DIN bėgelis (EN 60715)
• Modulių plotis: 4 moduliai (72 mm)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (sumontuotas)
• Darbinė temperatūra: -25 °C iki +40 °C
• Gnybtų talpa: 1,5 - 50 mm²
• Standartai: EN 61008-1, VDE 0664-10

Patarimai

Visada patikrinkite, ar priešsrovės apsauga yra suderinta su RCCB vardine trumpojo jungimo galia. Instaliacijose su didelėmis nuotėkio srovėmis apsvarstykite galimybę naudoti selektyvų (su laiko uždelsimu) RCCB prieš srovę. Montuokite prietaisą vietoje su tinkama ventiliacija, kad būtų išlaikytas nurodytas darbinės temperatūros diapazonas.
