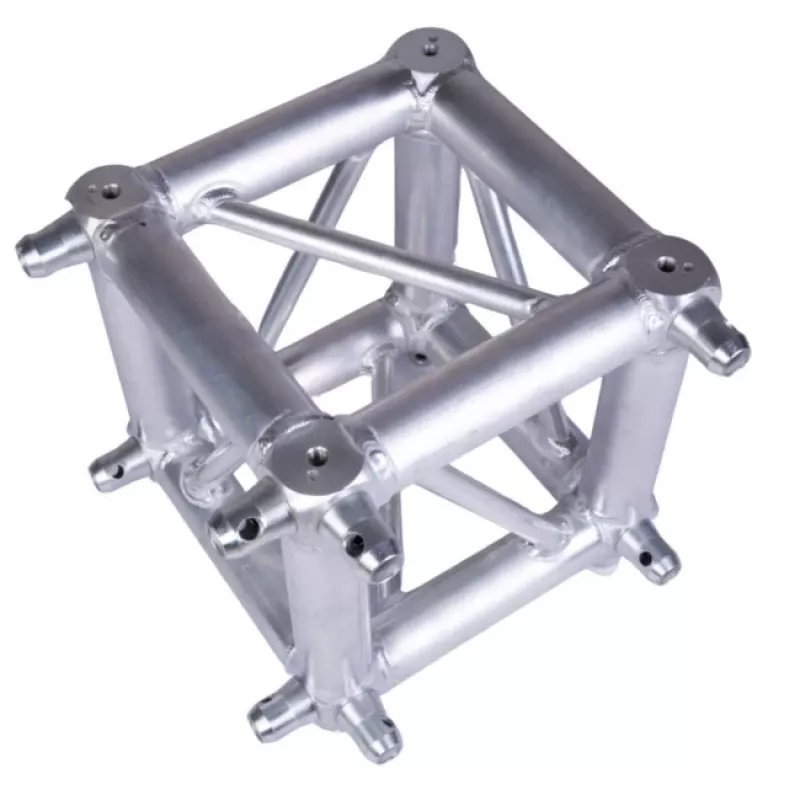

DNA TQ4 kubinis kampas kubiniam traverso sujungimui

Kuriant sudėtingas santvarų konstrukcijas dažnai susiduriama su kliūtimi, kai reikia šakotis keliomis kryptimis. Standartiniai kampai apriboja dizainą iki vienos plokštumos, todėl tenka ieškoti kompromisų arba gaminti nestandartinius sprendimus. DNA TQ4 kubinis kampas tai išsprendžia – viename tvirtame aliuminio bloke yra šeši sujungimo paviršiai, leidžiantys sukurti tikrai erdvines santvarų konfigūracijas scenoms, parodoms ir architektūrinėms instaliacijoms.

Kam skirta

Šis kampas skirtas renginių produkcijos įmonėms, parodų stendų statytojams, scenos technikams ir mažmeninės prekybos ekspozicijų dizaineriams, kuriems reikia patikimų, modulinių santvarų sistemų. Jei dirbate su DNA TQ4 serijos santvarų segmentais ir jums reikia kurti daugiakryptes konstrukcijas, tokias kaip kubai, bokštai ar sudėtingos stogo grotelės, šis komponentas yra būtinas. Jis tinka tiek vidaus, tiek lauko reikmėms – nuo koncertų scenų iki prekybos parodų paviljonų.

Pagrindinės savybės

• 6 krypčių kubo konstrukcija leidžia jungtis visais paviršiais, užtikrinant visišką 3D universalumą.
• Pagaminta iš didelio stiprumo aliuminio lydinio EN AW-6082 T6, pasižyminčio puikiu laikumu ir atsparumu korozijai.
• Pagrindiniai vamzdžiai, kurių skersmuo 50 mm ir sienelės storis 2 mm, užtikrina konstrukcijos vientisumą.
• Kūginė jungtis (spigot) su kaiščiais ir R formos fiksatoriais leidžia greitai surinkti be įrankių.
• Visiškai suderinama su DNA TQ4 serijos santvarų segmentais, išlaikant vienodą 290 x 290 mm profilį.
• Natūralaus aliuminio apdaila suteikia profesionalią, švarią išvaizdą, tinkančią matomoms instaliacijoms.

Specifikacijos

• Santvarų sistemos serija: DNA TQ4
• Santvaros profilis: Kvadratinė santvara
• Kampo konfigūracija: 6 krypčių kubinis kampas
• Išoriniai matmenys (kvadratinis profilis): 290 x 290 mm
• Pagrindinio vamzdžio skersmuo: 50 mm
• Pagrindinio vamzdžio sienelės storis: 2 mm
• Ryšio vamzdžio skersmuo: 20 mm
• Medžiaga: Aliuminio lydinys EN AW-6082 T6
• Sujungimo sistema: Kūginė jungtis (spigot) su kaiščiais ir R formos fiksatoriais
• Sujungimo paviršių skaičius: 6
• Apdaila: Natūralus aliuminis (sidabrinis)
• Pritaikymas: Scenos konstrukcijos, parodų stendai, renginių konstrukcijos, mažmeninės prekybos ekspozicijos
• Apkrovos klasė: Skirta vidutinio ir didelio krūvio reikmėms
• Atsparumas korozijai: Aukštas
• Surinkimo būdas: Be įrankių su pridedamais kaiščiais ir fiksatoriais (parduodami atskirai)
• Produkto tipas: Santvaros kampinis elementas
• Suderinamumas: Visiškai suderinama su DNA TQ4 serijos santvarų segmentais
• Atsparumas aplinkai: Tinka naudoti viduje ir lauke

Patarimai

Siekiant maksimalaus stabilumo, visada pritvirtinkite kiekvieną jungtį su pridedamais kaiščiais ir R formos fiksatoriais. Projektuodami daugiapakopes konstrukcijas, tolygiai paskirstykite apkrovas visuose šešiuose paviršiuose, kad išvengtumėte per didelio įtempimo vienoje jungtyje. Reguliariai tikrinkite jungtis ir aliuminio paviršius – tai prailgins jūsų santvarų sistemos tarnavimo laiką.
