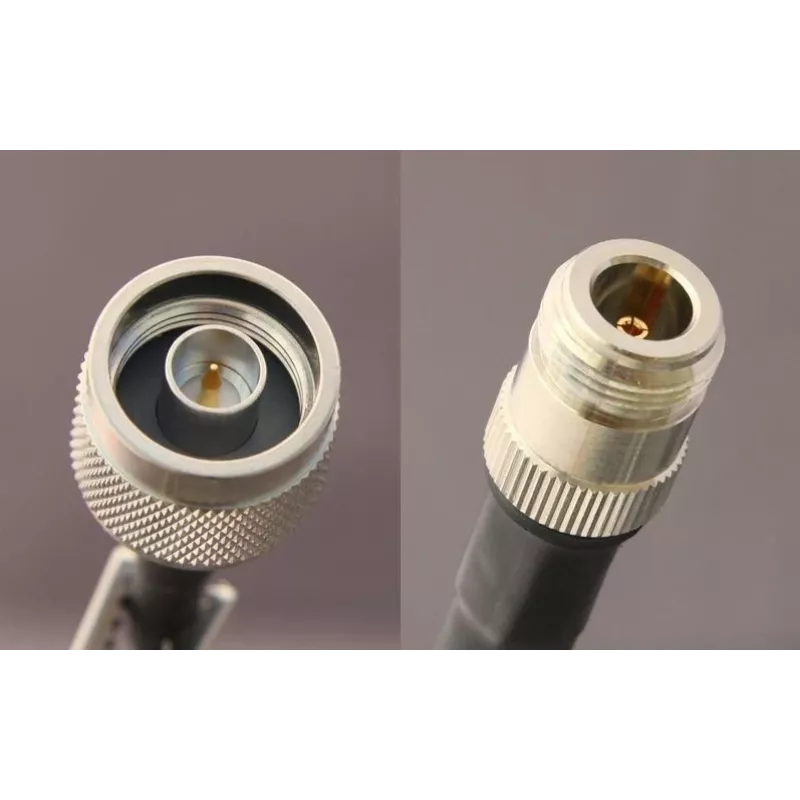

DMT 3m Ecoflex 10 koaksialinis kabelis su N-Male į N-Female jungtimis, 50 omų

DMT MC711030 yra preciziškai sukonstruotas RF jungiamasis kabelis, sujungiantis mažų nuostolių Ecoflex 10 platformą su praktine N-Male į N-Female konfigūracija. Šis trijų metrų komplektas sukurtas sudėtingam RF perdavimui, užtikrinantis stabilų veikimą iki 8 GHz su tikra 50 omų varža.

Svarbiausi privalumai

• Mažų nuostolių Ecoflex 10 kabelis su vientisu variniu vidiniu laidininku
• Dvigubas ekranavimas (varinė pynė + varinė folija) puikiam trikdžių slopinimui
• Nikeliuoti žalvariniai N tipo jungtys su paauksuotu centriniu kaiščiu
• Platus darbinės temperatūros diapazonas nuo -40°C iki +85°C
• Atsparus UV spinduliams PE apvalkalas, tinkamas naudoti viduje ir lauke
• VSWR mažesnis nei 1,2:1 patikimam signalo perdavimui

Kasdieniniame naudojime

Šis kabelis idealiai tinka jungti antenas, siųstuvus-imtuvus ir matavimo įrangą, kai reikalinga tvirta N tipo sąsaja. Vyriškos į moterišką orientacija supaprastina esamų RF tiekimo linijų prailginimą arba tiesioginį prijungimą prie įrenginių su N-Female prievadais. Dėl lanksčios, bet patvarios konstrukcijos galima tiesinti aplink kampus, kai mažiausias lenkimo spindulys yra 40 mm vienkartiniam lenkimui ir 100 mm pakartotiniam lenkimui.

Pilnos specifikacijos

• Kabelio tipas: Ecoflex 10
• Kabelio ilgis: 3 metrai
• 1 jungtis: N-Male
• 2 jungtis: N-Female
• Varža: 50 omų
• Dažnių diapazonas: nuo DC iki 8 GHz
• Slopinimas @ 1 GHz (100 m): 13,3 dB
• Slopinimas @ 2,4 GHz (100 m): 21,5 dB
• Išorinis skersmuo: 10,2 mm
• Vidinis laidininkas: vientisas varis
• Ekranavimas: dvigubas (varinė pynė + varinė folija)
• Dielektrikas: putplasčio PE
• Apvalkalas: atsparus UV spinduliams PE
• Darbinė temperatūra: -40°C iki +85°C
• VSWR: < 1,2:1
• Galia @ 1 GHz: 1,5 kW
• Min. lenkimo spindulys (vienkartinis): 40 mm
• Min. lenkimo spindulys (pakartotinis): 100 mm
• Jungties korpusas: nikeliuotas žalvaris
• Centrinio kaiščio danga: auksas

Baigiamoji pastaba

Šis aukščiausios kokybės kabelių komplektas idealiai tinka profesionaliam RF įrengimui, užtikrinant mažus nuostolius ir aukštą ekranavimo efektyvumą. Patikimas veikimas ir patvarios medžiagos daro jį patikimu pasirinkimu kritinėms jungtims.
