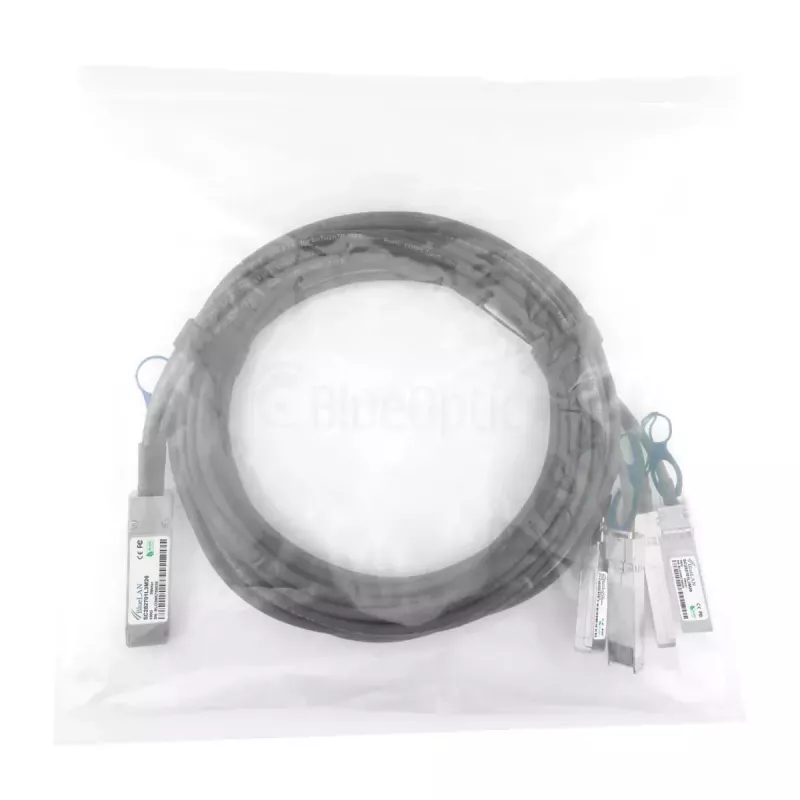

Direct Attach kabelis BlueOptics QSFP28 to 4×SFP28, 10G lanes, 5 m, male-to-male

„BlueOptics“ DAC-QSFP-4SFP-10G-5M-BL yra 5 m tiesioginio prijungimo kabelis su QSFP28 kištuku viename gale ir keturiais SFP28 kištukais kitame. Jis suteikia keturias nepriklausomas 10G linijas, skirtas QSFP28 prievadui prijungti prie keturių SFP28 prievadų, užtikrinant trumpojo nuotolio agregavimą, išskaidymą ir serverio prie komutatoriaus ryšius stelažuose ir gretimuose stelažuose. Kabelis yra pasyvus twinax vario mazgas, sukurtas mažos delsos elektriniam signalų perdavimui trumpais atstumais ir skirtas naudoti su įranga, palaikančia QSFP28 prie 4×SFP28 DAC jungtis.

Privalumai

Kabelis siūlo kompaktišką, vieno kabelio išskaidymo sprendimą, pernešantį keturias 10G linijas 5 m ilgyje, sumažinant atskirų kabelių, reikalingų kelių prievadų jungtims, skaičių. Kaip pasyvus tiesioginio prijungimo twinax kabelis, jam nereikia papildomos galios signalų konvertavimui, todėl sunaudojama mažai energijos ir delsa yra minimali. Konstrukcija atitinka įprastas MSA suderinamas twinax praktikas mechaniniam ir elektriniam suderinamumui su palaikančia aparatine įranga.

Tinka

• Trumpojo nuotolio agregavimui tarp komutatorių tame pačiame arba gretimuose stelažuose
• Išskaidymo jungtims iš QSFP28 prievado į kelis SFP28 prievadus
• Serverio prie komutatoriaus ryšiams, kuriems reikia keturių 10G linijų 5 m atstumu
• Didelio tankio stelažų įrengimams, kur svarbu erdvė ir kabelių valdymas

Pagrindinės specifikacijos

• Kabelio tipas: pasyvus twinax varinis tiesioginis prijungimas
• Jungtys: QSFP28 (vyr.) prie 4 × SFP28 (vyr.)
• Sujungtos linijos: 4 × 10G elektrinės linijos
• Ilgis: 5 metrai
• Laido storis: 26 AWG
• Tipinės programos: Ethernet, FCoE, Fibre Channel ir InfiniBand trumpais atstumais (protokolo palaikymas priklauso nuo prijungtos įrangos)

Kaip naudoti

Įstatykite QSFP28 galą į šaltinio įrangos QSFP28 prievadą ir prijunkite keturis SFP28 galus į tikslinius SFP28 prievadus. Įsitikinkite, kad abu galai yra visiškai įkišti ir kad prijungti įrenginiai palaiko pasyvų QSFP28 prie 4×SFP28 tiesioginio prijungimo veikimą ir norimą kelių linijų išskaidymo konfigūraciją. Venkite staigiai lenkti kabelį šalia jungčių ir po įjungimo patikrinkite linijos būseną prijungtuose įrenginiuose. Naudokite tinkamas ESD atsargumo priemones tvarkydami jungtis.

Rekomendacijos

Kad veikimas būtų patikimas, naudokite šį pasyvų DAC tik trumpojo nuotolio programose iki 5 m ir aparatinėje įrangoje, kuri aiškiai palaiko QSFP28 prie 4×SFP28 išskaidymo kabelius. Laikykitės kabelio lenkimo spindulio rekomendacijų, laikykite jungtis švarias ir patikrinkite komutatorių bei serverių programinės įrangos arba prievadų nustatymus, kad būtų įjungti 10G linijų išskaidymo režimai, kur reikia.
