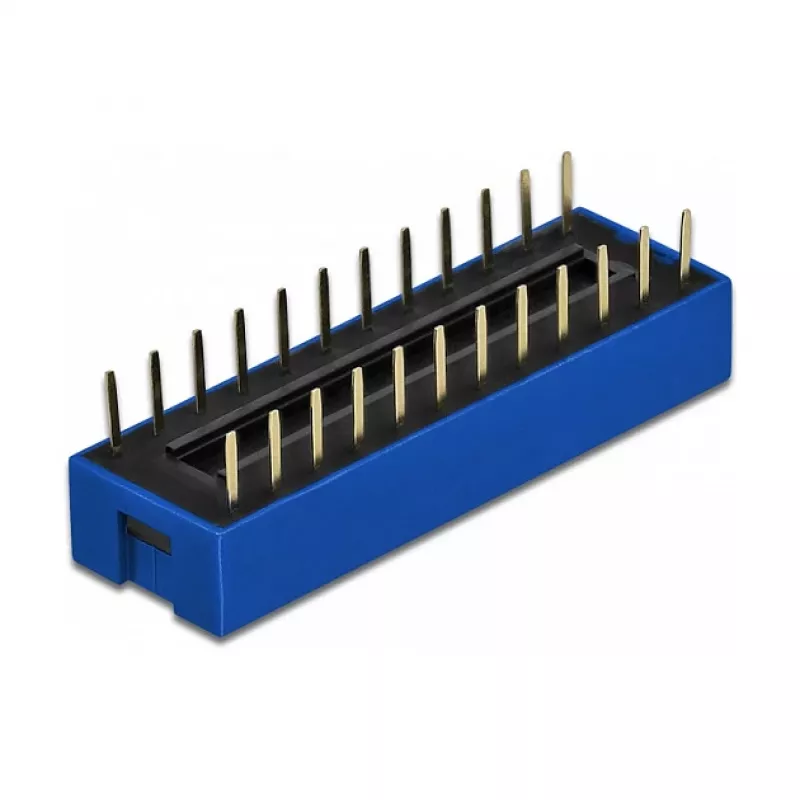

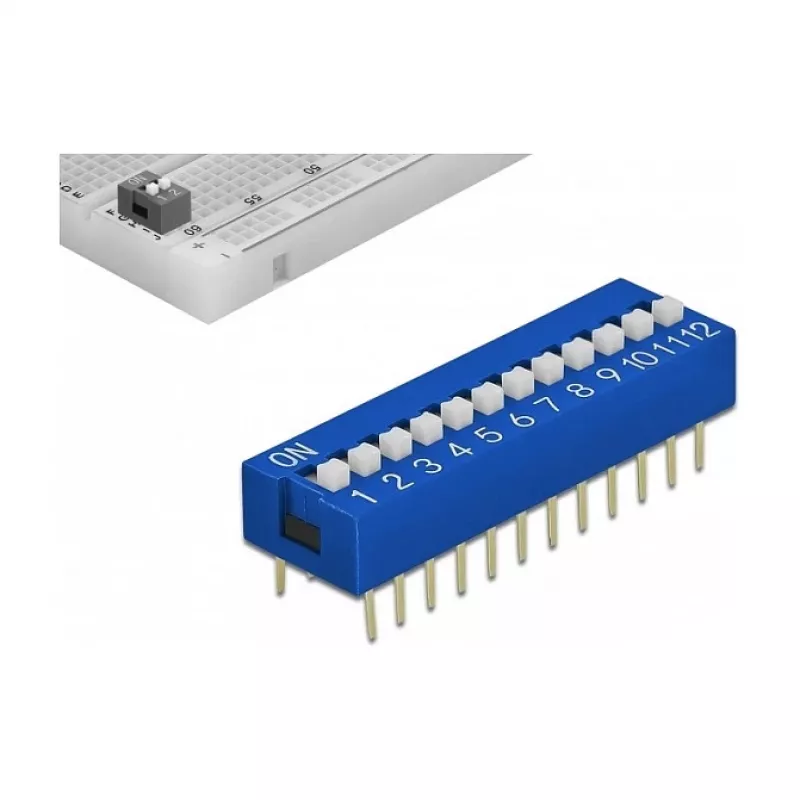

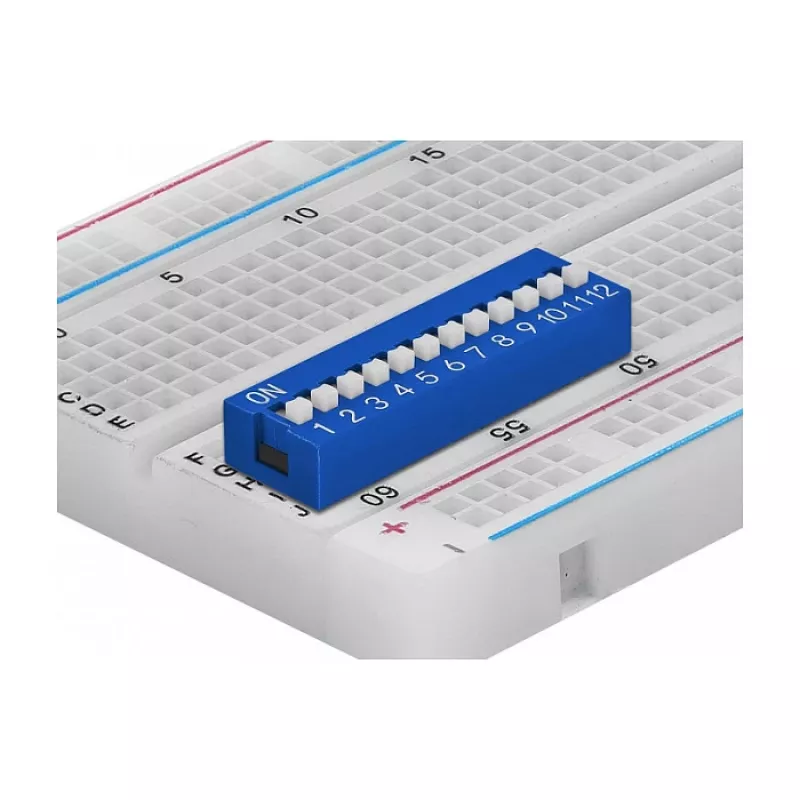

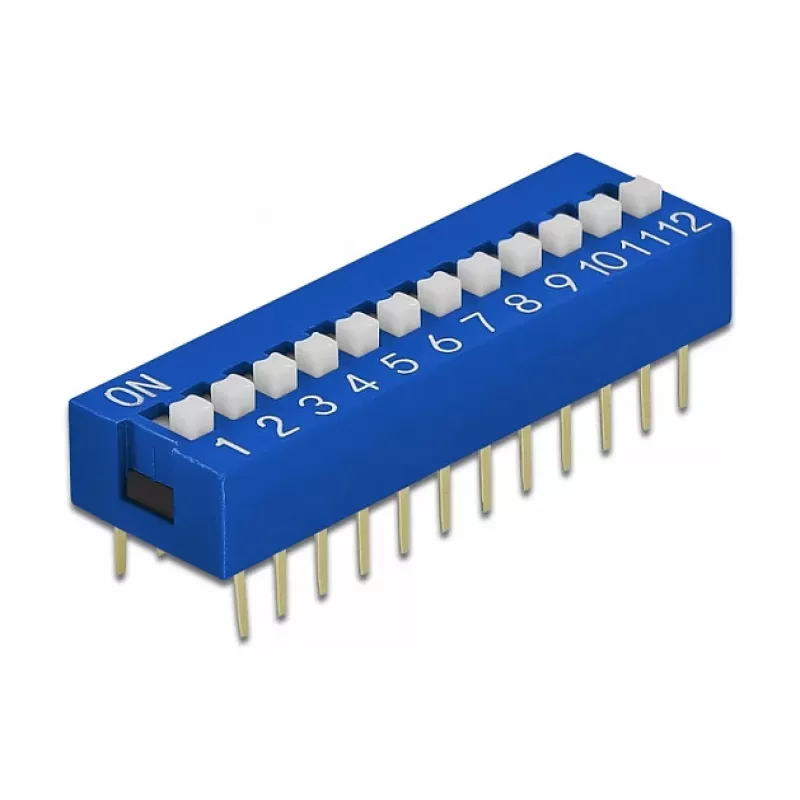

DIP jungiklis PCB DELOCK 66388, mėlynas plastikas, 10 vnt., 31,9×9,9×5,5 mm

DELOCK 66388 yra 10 mėlynų plastikinių DIP slankiklių jungiklių rinkinys, skirtas spausdintinėms plokštėms (PCB). Kiekvieno jungiklio matmenys yra 31,9 × 9,9 × 5,5 mm, jis skirtas montuoti į skylutes (THT) su litavimo kaištukais, užtikrinančiais patikimą mechaninį ir elektrinį kontaktą. Šie DIP jungikliai leidžia rankiniu būdu pasirinkti įjungimo/išjungimo būseną adresų ir režimų nustatymams, konfigūracijos keitimui ir kitoms žemos įtampos signalizavimo užduotims telekomunikacijų, skaičiavimo ir matavimo įrangoje arba mėgėjiškoje elektronikoje.

Privalumai

Jungikliai pasižymi kompaktišku korpusu ir standartizuotu kaištukų išdėstymu, todėl juos lengva integruoti į PCB dizainą. Mėlyni plastikiniai korpusai užtikrina aiškų vizualų jungiklių eilės atpažinimą, o slankioji pavara suteikia aiškias įjungimo/išjungimo padėtis, kad būtų galima pakartotinai keisti konfigūraciją. Tiekiami kaip 10 vienetų rinkinys, komponentai supaprastina partinius keitimus ir prototipų kūrimo užduotis, taip pat yra suderinami su pramonės standartinėmis žemos įtampos grandinėmis.

Tinka

• PCB konfigūracijai ir adresų ar režimų pasirinkimui įterptosiose sistemose
• DIP jungiklių eilių remontui ir keitimui telekomunikacijų ir skaičiavimo įrangoje
• Prototipų kūrimui ir mėgėjiškai elektronikai, kai reikalingas rankinis konfigūravimas
• Žemos įtampos signalizavimui ir parametrų pasirinkimui matavimo prietaisuose

Pagrindinės specifikacijos

• Kiekis: 10 jungiklių rinkinyje
• Korpuso medžiaga: mėlynas plastikas
• Montavimo tipas: į skylutes (THT) su litavimo kaištukais
• Matmenys (I × G × A): 31,9 × 9,9 × 5,5 mm
• Pavaros tipas: slankusis DIP jungiklis su atskiromis įjungimo/išjungimo padėtimis
• Numatyta paskirtis: žemos įtampos signalizavimas, adresų/režimų nustatymas, PCB konfigūracijos

Kaip naudoti

Įdėkite DIP jungiklį taip, kad jo litavimo kaištukai sutaptų su PCB skylutėmis, tada prilituokite kaištukus apatinėje plokštės pusėje, laikydamiesi standartinių litavimo į skylutes praktikų. Naudokite slankiąsias pavaras, kad nustatytumėte kiekvieno jungiklio padėtį į ON arba OFF pagal reikiamą adresą, režimą ar konfigūraciją. Patikrinkite elektros laidumą ir teisingus loginius lygius po litavimo ir prieš įjungiant sistemą. Įsitikinkite, kad jungiklio orientacija atitinka schemą ar plokštės šilkografiją, kad išvengtumėte apverstų signalų nustatymų.

Rekomendacijos

Valdykite slankiąsias pavaras nedideliu plokščiu įrankiu arba piršto galiuku; venkite per didelės jėgos perjungiant. Lituokite naudodami tinkamą temperatūrą ir fliusą PCB komponentams, kad išvengtumėte šiluminės žalos. Siekiant ilgalaikio patikimumo, naudokite šiuos jungiklius tinkamose žemos įtampos grandinėse ir saugokite nuo didelės drėgmės ar korozinės aplinkos.
