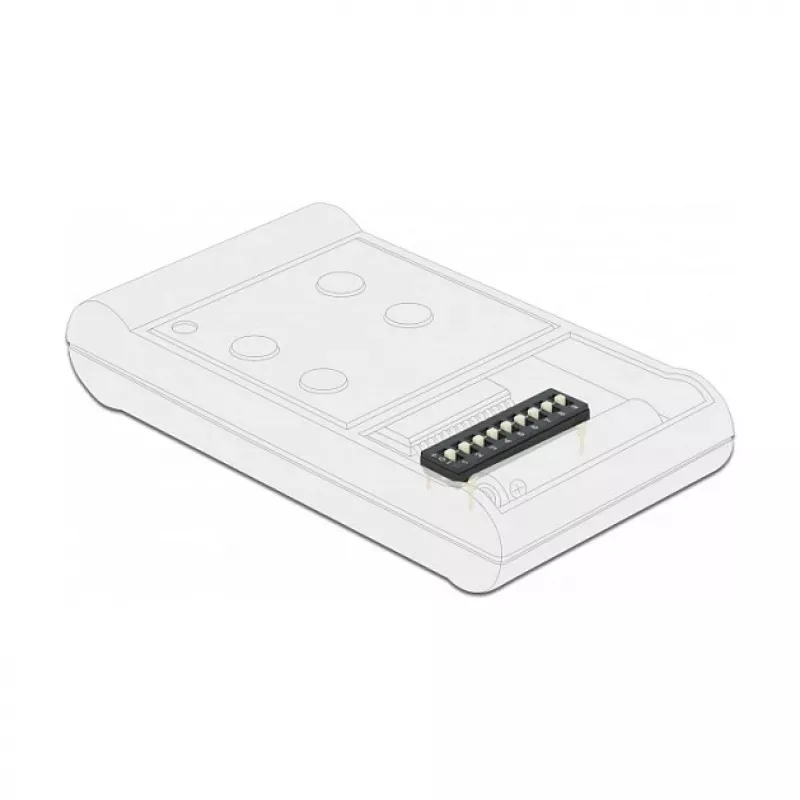

DIP jungiklis DeLOCK 66306 spausdintinės plokštės (PCB) priedas

„DELOCK 66306“ DIP jungiklis yra mažas, ant PCB montuojamas priedas, tiekiamas kaip dviejų jungiklių pakuotė apsauginėje tūbelėje. Jis suteikia kompaktišką ir prieinamą būdą nustatyti ir keisti skaitmeninės konfigūracijos parinktis tiesiai ant spausdintinės plokštės. Komponentas skirtas montuoti ant PCB, kur erdvė ribota ir reikalingas rankinis loginių būsenų ar funkcijų parinkčių pasirinkimas.

Privalumai

Šis DIP jungiklis pasižymi kompaktišku korpusu, tinkamu tankiems PCB išdėstymams, ir paprastu rankiniu valdymu be įrankių. Tiekiamas tūbelėje, kad sumažintų pažeidimus tvarkant ir supaprastintų sandėliavimą, jis leidžia greitai pakeisti ar sumontuoti surinkimo ir prototipų kūrimo metu. Standartizuota forma palengvina suderinamumą su įprastais PCB išdėstymais ir kontaktų schemomis, todėl tai praktiškas pasirinkimas tiek vienkartiniams projektams, tiek mažos apimties gamybai.

Tinka

• Loginių įėjimų konfigūravimui ir adresų parinkimui kūrimo ir gamybos plokštėse
• Mažiems elektronikos projektams, prototipams ir mėgėjiškoms grandinių plokštėms
• Valdymo ir sąsajų plokščių remontui, modifikavimui ar keitimui
• Taikymams, kai reikia retkarčiais rankiniu būdu perkonfigūruoti be perprogramavimo

Pagrindinės specifikacijos

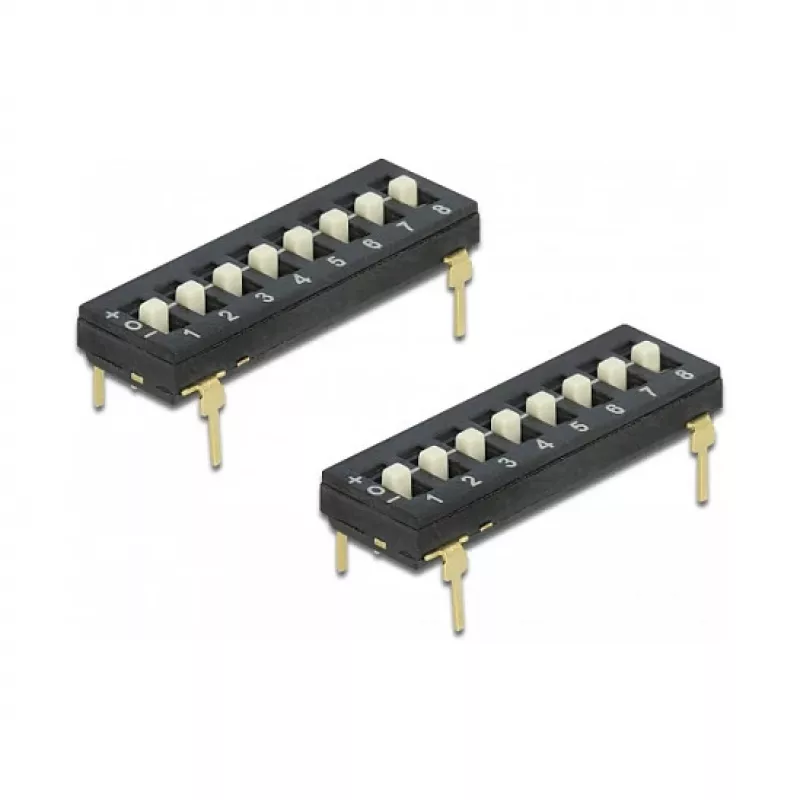

• Pakuotė: 2 ant PCB montuojamų DIP jungiklių pakuotė

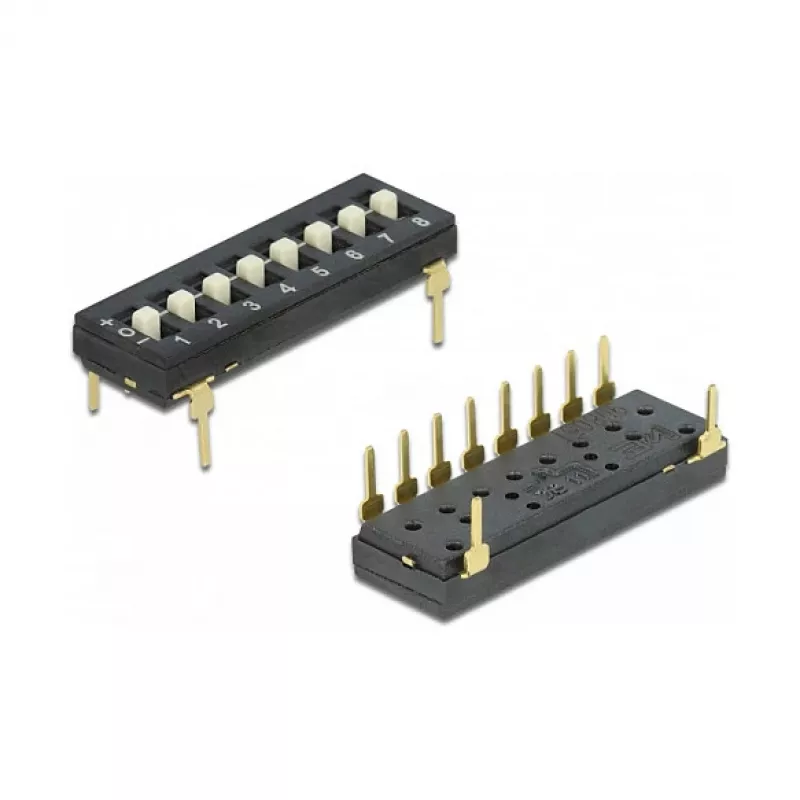

• Montavimas: kiauryminis arba suderinamas su PCB kontaktų lizdu
• Formos faktorius: kompaktiškas DIP jungiklio korpusas, pritaikytas siauram atstumui ant PCB
• Įjungimas: rankinis perjungiklis atskiroms jungiklio padėtims
• Pakuotė: tūbelė, apsauganti ir patogiam tvarkymui sandėliuojant ir transportuojant

Kaip naudoti

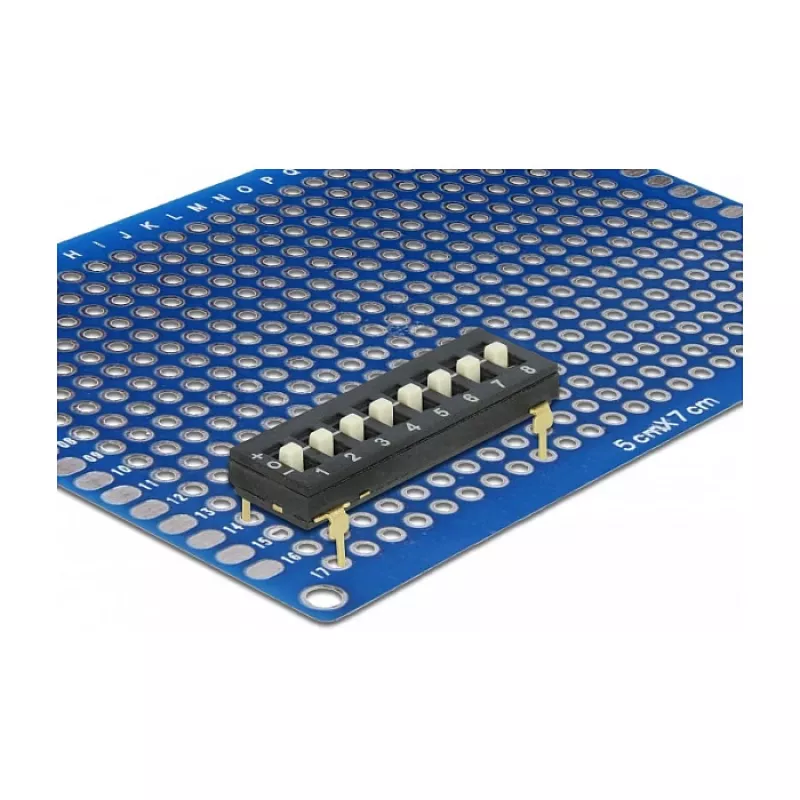

Padėkite DIP jungiklį ant numatytos PCB aikštelės, sulygiuodami su plokštės kontaktų schema, ir prilituokite išvadus pagal standartines kiauryminio montavimo praktikas. Nustatykite kiekvieną jungiklio padėtį švelniai perjungdami pavaras nedideliu įrankiu ar piršto galiuku, kad pakeistumėte atviro/uždaro būseną atitinkamoje grandinės trasoje. Patikrinkite jungtis ir loginės būsenos pokyčius multimetru arba stebėdami įrenginio elgseną pradinio įjungimo ir testavimo metu.

Rekomendacijos

Elkitės su DIP jungikliu atsargiai, kad nelenktumėte išvadų dėjimo metu. Laikykitės standartinių ESD atsargumo priemonių dirbdami su jautria elektronika ir užtikrinkite, kad plokštė būtų išjungta keičiant jungiklio padėtis. Patikimam ilgalaikiam veikimui venkite per didelio mechaninio poveikio jungiklio pavaroms ir pritvirtinkite PCB korpuse, kad išvengtumėte netyčinio perjungimo.
