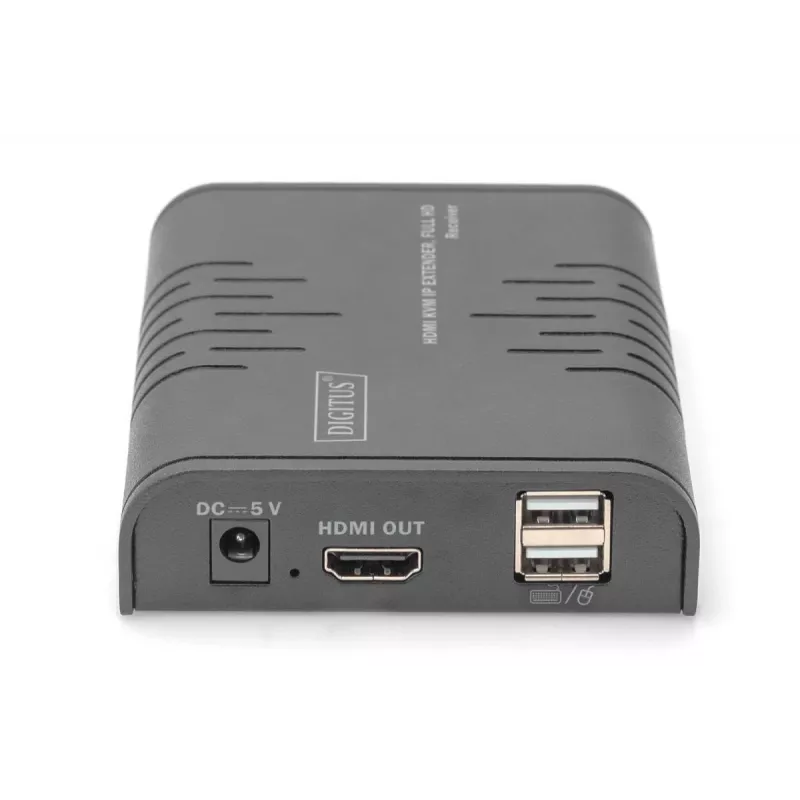

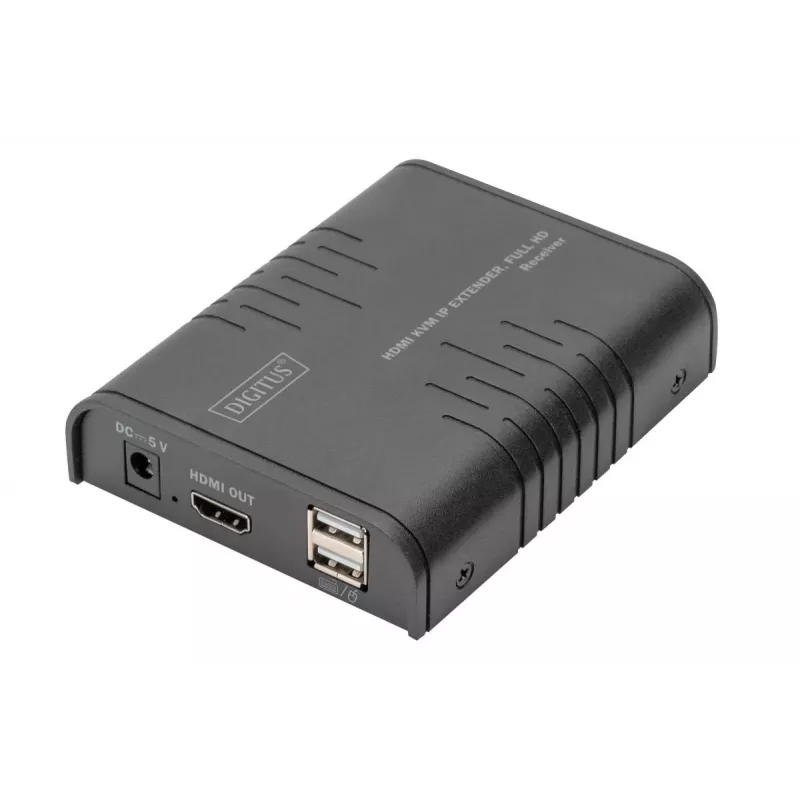

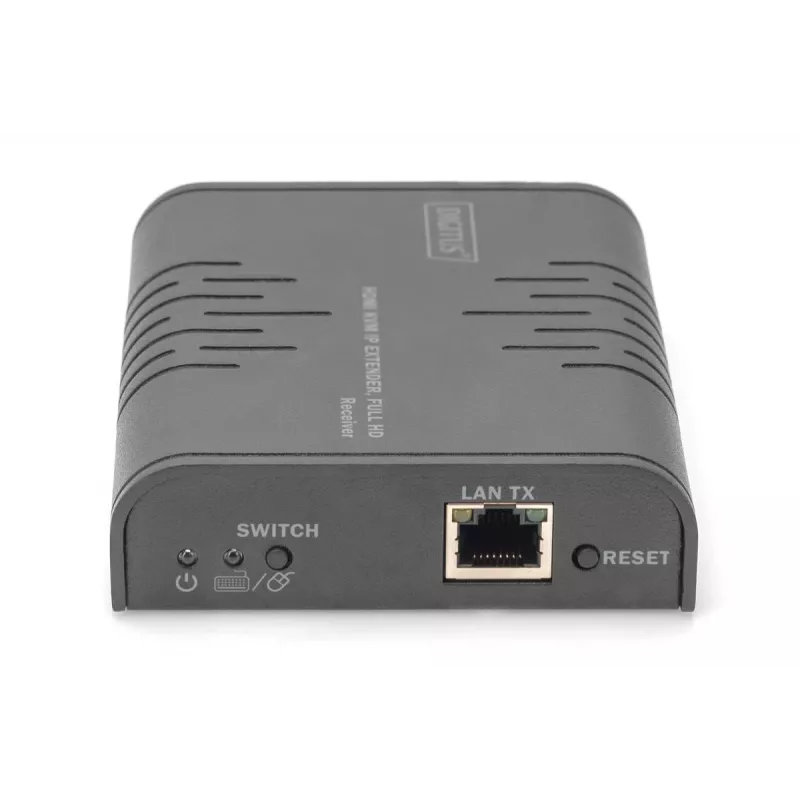

DIGITUS IP KVM plėtiklis, imtuvo (RX) blokas, skirtas DS-55529

„Digitus“ HDMI Full HD KVM IP plėtiklio rinkinys leidžia perduoti Full HD garso ir vaizdo signalus bei USB pagrindu veikiantį KVM valdymą per esamą tinklo infrastruktūrą. Naudojant CAT‑5e (ar aukštesnės kategorijos) kabelius ir suderinamus tinklo komutatorius, sistema perduoda HDMI vaizdą į nuotolinius ekranus ir leidžia valdyti klaviatūra bei pele imtuvo vietoje. Ji palaiko tiesioginį ryšį iki 120 m atstumu ir gali būti išplečiama papildomais imtuvų blokais (DS‑55530), kad būtų galima aptarnauti iki 253 ekranų.

Privalumai

Šis sprendimas prailgina Full HD (1080p/60Hz) HDMI signalus CAT‑5e (ar aukštesnės kategorijos) kabeliais ir per standartinius tinklo komutatorius be papildomos programinės įrangos ar tvarkyklių – užtikrina „Plug & Play“ diegimą. Imtuvas suteikia KVM funkcionalumą, leidžiantį tiesiogiai valdyti šaltinį iš ekrano vietos. Plėtiklis suderinamas su HDMI 1.3 ir HDCP 1.4 bei naudoja esamą infrastruktūrą, taip sumažindamas kabelių išlaidas.

Tinka (užduotims / naudojimo atvejams)

• Nuotolinis Full HD vaizdo rodymas per esamą tinklo kabelių infrastruktūrą
• Centrinio kompiuterio / medijos šaltinio valdymas iš nuotolinio monitoriaus per klaviatūrą ir pelę
• Kelių ekranų sistemos, kurioms reikia išplėtimo iki 253 ekranų, naudojant papildomus imtuvus (DS‑55530)
• Diegimai, naudojantys komercinius tinklo komutatorius arba tiesioginį CAT‑5e (ar aukštesnės kategorijos) kabelių ryšį iki 120 m

Pagrindinės specifikacijos

• Palaikoma skiriamoji geba: iki 1080p/60Hz (Full HD)
• Jungtys: HDMI vaizdo, USB klaviatūrai/pelei (KVM)
• Kabelio tipas: CAT‑5e arba aukštesnės kategorijos
• Tiesioginio ryšio nuotolis: iki 120 m
• Išplečiama iki: 253 imtuvų, naudojant modelį DS‑55530
• HDMI versija: 1.3
• HDCP versija: 1.4
• „Plug & Play“: nereikia papildomų tvarkyklių / programinės įrangos

Kaip naudoti

Prijunkite siųstuvą prie savo HDMI šaltinio, o imtuvą – prie tikslinio ekrano. Tinklo ryšiui naudokite CAT‑5e (ar aukštesnės kategorijos) kabelį; pavieniams tiesioginiams sujungimams naudokite tiesioginį kabelių ryšį iki 120 m arba junkite per standartinius tinklo komutatorius, kad integruotumėte plėtiklį į savo vietinį tinklą (LAN). Į imtuvą įjunkite USB klaviatūrą ir pelę, kad gautumėte nuotolinį KVM šaltinio įrenginio valdymą. Įjunkite maitinimą ir įsitikinkite, kad ekrane rodomas perduodamas Full HD signalas.

Rekomendacijos

Kad veikimas būtų patikimas, naudokite kokybiškus CAT‑5e ar CAT‑6 kabelius ir komercinio lygio tinklo komutatorius. Diegdami kelis imtuvus, įsitikinkite, kad jūsų tinklo komutatoriai palaiko reikiamą pralaidumą, ir suplanuokite maitinimo šaltinių vietas kiekvienam siųstuvui ir imtuvui. Perduodant apsaugotą turinį patikrinkite šaltinio ir ekrano įrenginių HDMI bei HDCP suderinamumą.
