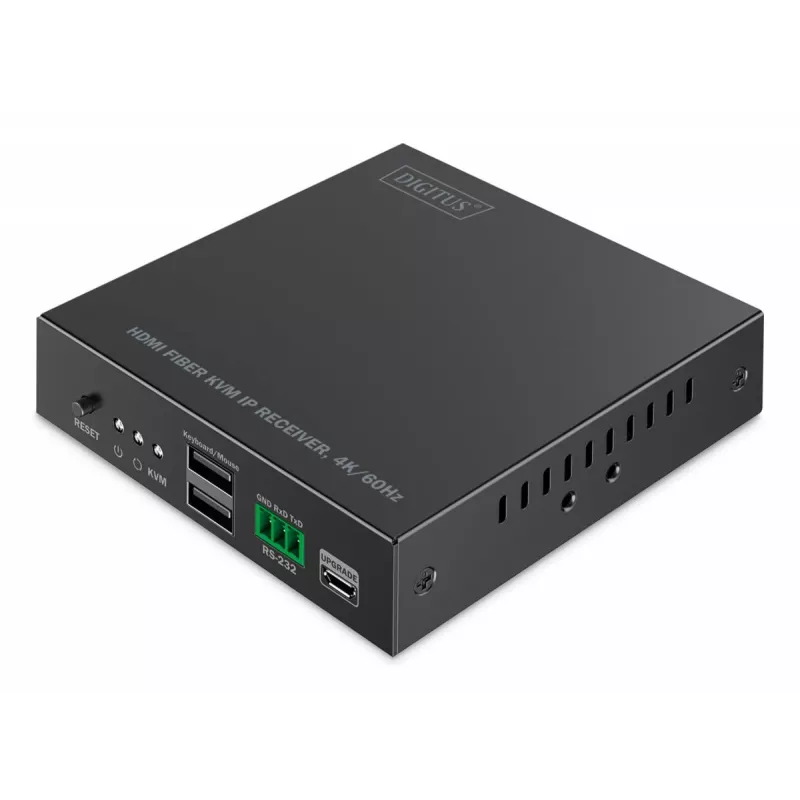

DIGITUS HDMI optinio pluošto imtuvas - skirtas DS-55348 4K/60Hz 40 km/300m IP 1G Juodas

KVM IP plėtiklio rinkinys Digitus DS-55348 perduoda HDMI signalus UHD 4K/60Hz (3840x2160p) raiška optiniu kabeliu, skirtu tolimojo nuotolio tiesioginėms arba kelių taškų jungtims. Rinkinį sudaro siųstuvas (TX) ir imtuvas (RX), jis palaiko vienmodį pluoštą iki 40 km ir daugiamodį pluoštą iki 300 m. Suderinamas su LC ir SC SFP moduliais (moduliai parduodami atskirai) ir gali būti išplėstas per 1G tinklo komutatorius, palaikant iki 253 imtuvų.

Privalumai

Šis plėtiklio rinkinys užtikrina aukštos raiškos vaizdo perdavimą be nuostolių su maža delsa (apie 80–140 ms) ir palaiko HDMI 2.0 bei HDCP 2.2/1.4. Imtuvas turi KVM funkciją, leidžiančią prijungti pelę ir klaviatūrą, kad būtų galima nuotoliniu būdu valdyti šaltinį. Kitos funkcijos: vietinis HDMI išvedimas siųstuve, 3,5 mm stereogarso jungtis, suderinamumas tiek su vienmodžiu, tiek su daugiamodžiu pluoštu, palaikymas plėsti per esamą 1G tinklo infrastruktūrą kaskadiniu būdu.

Tinkama

• Duomenų centrams ir serverinėms
• Konferencijų salėms ir susitikimų patalpoms
• Skaitmeninei reklamai ir mažmeninės prekybos ekranams
• Transliacijų ir gamybos aplinkai
• Pramoninėms ir valdymo patalpų reikmėms

Pagrindinės specifikacijos

• Maks. raiška: Ultra HD 4K/60Hz (3840x2160p)
• Maks. nuotolis (tiesioginis): Vienmodis pluoštas iki 40 km, Daugiamodis pluoštas iki 300 m
• HDMI standartas: HDMI 2.0
• HDCP: 2.2 / 1.4
• Maks. vaizdo dažnių juostos plotis: 18 Gbps
• Vėlinimas: 80–140 ms
• Palaiko iki 253 imtuvų (kelių taškų)
• SFP suderinamumas: LC ir SC SFP moduliai (SFP moduliai nepridedami; pvz., SM: DN-81002, MM: DN-81000)
• Siųstuvo (TX) prievadai: 1x HDMI įvestis, 1x HDMI išvedimas, 1x SFP išvestis (LC/SC), 1x USB-A (1.1) šaltiniui, 1x RS232 praėjimas, 1x mikro USB (programinės įrangos atnaujinimui), 1x 3,5 mm garso įvestis, DC 5V/2A maitinimas
• Imtuvo (RX) prievadai: 1x HDMI išvestis, 1x SFP įvestis (LC/SC), 2x USB-A (1.1) pelei ir klaviatūrai, 1x 3,5 mm garso išvestis
• Darbinė temperatūra: -10 °C iki 50 °C
• Energijos sąnaudos: TX apie 7,5 W, RX apie 7,5 W
• Matmenys (kiekvieno įrenginio): 10,6 x 10,3 x 2,6 cm
• Svoris: TX 307 g, RX 303 g
• Korpusas: metalinis, Spalva: Juoda

Kaip naudoti

Prijunkite HDMI šaltinį prie siųstuvo HDMI įvesties ir, jei reikia, prijunkite vietinį monitorių prie siųstuvo HDMI išvedimo. Įdėkite tinkamą SFP modulį į SFP lizdą (vienmodį arba daugiamodį) ir prijunkite optinį kabelį tarp TX ir RX. Prijunkite imtuvo HDMI išvestį prie ekrano ir, jei reikia, prijunkite pelę ir klaviatūrą prie imtuvo USB-A prievadų, kad galėtumėte naudoti KVM funkciją. Abiem įrenginiams tiekite maitinimą per pridedamus DC 5V/2A adapterius ir, jei yra, atlikite programinės įrangos atnaujinimus per mikro USB prievadą.

Rekomendacijos

Patikimam ilgo nuotolio perdavimui pasirinkite tinkamą SFP modulį ir pluošto tipą pagal savo įrengimą (vienmodį iki 40 km, daugiamodį trumpesniems atstumams iki 300 m). Naudokite kokybiškas LC/SC jungtis ir laikykitės rekomenduojamo maksimalaus HDMI kabelių ilgio – iki 5 m. Plečiant per tinklo komutatorius, naudokite 1G komutatorių infrastruktūrą ir laikykitės geriausių kaskadinio jungimo praktikų, kad būtų užtikrintas stabilus kelių taškų paskirstymas.
