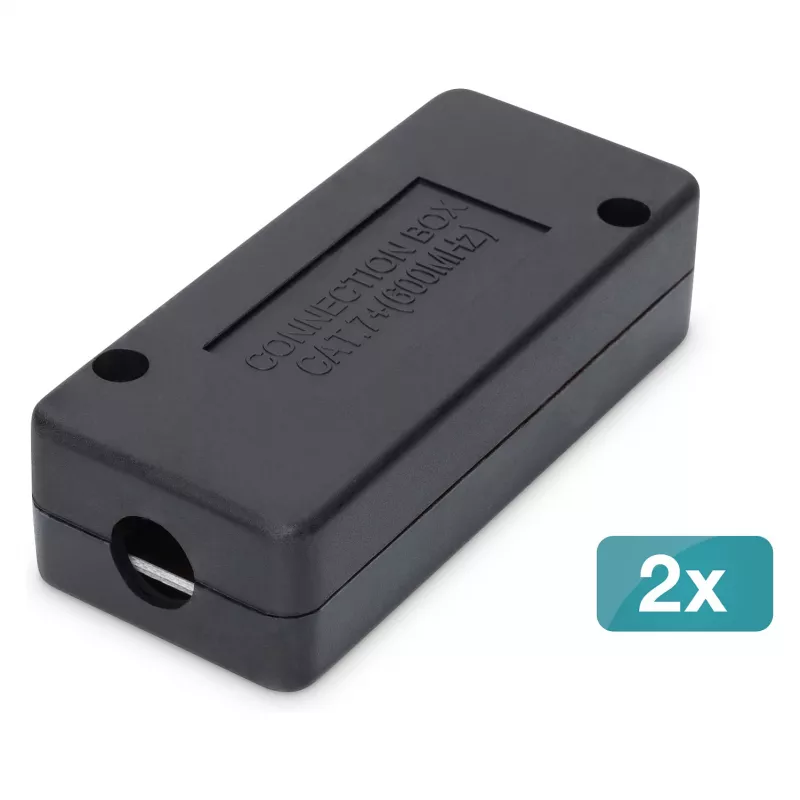

DIGITUS CAT 7 jungiamasis modulis, 2 vnt., Cat7, ABS korpusas, juodas, 80×35×26 mm

Dviejų DIGITUS CAT 7 jungiamųjų modulių rinkinys, skirtas Cat7 kabelinei sistemai. Kiekvienas kompaktiškas modulis turi juodą ABS korpusą ir yra 80×35×26 mm dydžio. Moduliai leidžia pratęsti ekranuotus duomenų kabelius arba pakeisti pažeistas kabelių dalis netiesiant visų trasų iš naujo; jie skirti didelės spartos eterneto instaliacijoms namuose, biuruose ir tinklo spintose. LSA prispaudimo technologija su 45° kampu išdėstytais kontaktais supaprastina įrengimą ir užtikrina patikimą kontaktų kokybę Cat7 reikalavimus atitinkančiose kabelinėse sistemose.

Privalumai

Moduliai palaiko ekranuotą Cat7 kabelinę sistemą ir yra pagaminti su antipirenais apdorotais ABS (UL‑94V‑0) korpusais bei RJ45 komponentais, kurių kontaktai padengti nikeliu, o kontakto paviršiai – auksu, siekiant atsparumo korozijai ir stabilaus signalo perdavimo. LSA užspaudimo juostelės (spalvomis koduotos pagal EIA/TIA 568 A ir B) ir integruota traukos sumažinimo sistema leidžia efektyviai ir pakartojamai užbaigti kabelius. Kompaktiški matmenys bei suderinamumas su paviršiniu ar įleidžiamu montavimu šiuos modulius daro universalius daugeliui įrengimo aplinkų.

Tinka (užduotys / panaudojimo atvejai)

• Ekranuotos Cat7 ar suderinamos aukštesnės kategorijos tinklo trasų prailginimui
• Pažeistų kabelių segmentų pakeitimui neperklojant visų trasų
• Mažo biuro, namų tinklo ar telekomunikacinės spintos instaliacijoms
• Instaliacijoms, kuriose reikia standartinių LSA užbaigimų ir PoE suderinamumo

Pagrindinės specifikacijos

• Kiekis: 2 moduliai
• Matmenys (kiekvieno): 80 × 35 × 26 mm
• Korpuso medžiaga: ABS, antipireninis (UL‑94V‑0)
• Užbaigimas: LSA juostelė, 45° kampo kontaktai, spalvomis koduota pagal EIA/TIA 568 A ir B
• Suderinami kabelio laidai: 22–26 AWG, vientisi ir suvyti laidininkai
• Kontaktų medžiaga: nikeliuota fosforinė bronza su 0,5 μm aukso danga kontakto zonoje
• Ekranavimas: RJ‑45 ekranavimas iš nikeliuotos bronzos
• Darbinės temperatūros diapazonas: -20 °C iki +70 °C
• Izoliacijos varža: > 500 MΩ
• Kontaktų varža: < 20 mΩ
• Dielektrinis atsparumas: 1000 VDC (kontaktas/kontaktas), 1500 VDC (kontaktas/žemė)

Kaip naudoti

Paruoškite ekranuotą duomenų kabelį, pašalinkite išorinį apvalkalą ir atidenkite foliją/ekraną, kaip reikia tinkamam įžeminimui. Vykdykite LSA juostelės spalvinius kodus pagal EIA/TIA 568 A arba B ir įkiškite kiekvieną laidininką į atitinkamą vietą. Naudokite tinkamą LSA pjovimo įrankį, kad švariai užspaustumėte laidininkus į juostelę, ir užtikrinkite, kad integruota traukos sumažinimo sistema apimtų kabelį. Jei kabelis ekranuotas, prijunkite ekraną prie modulio ekranavimo taško, jog išlaikytumėte vientisumą. Įstatykite užbaigtą modulį į reikiamą montavimo vietą (paviršinį ar įleidžiamą) ir prijunkite RJ45 lizdą prie jungiamojo kištuko, kad atkurtumėte tinklo tęstinumą.

Rekomendacijos

Naudokite Krone/LSA suderinamą prispaudimo įrankį švariems užbaigimams ir po įrengimo patikrinkite tęstinumą bei porų vientisumą su tinklo testavimo įranga. Išlaikykite ekrano vientisumą, taisyklingai prijungdami kabelio drenažinius laidus prie modulio ekranavimo. Venkite staigiai lenkti kabelį arti užbaigimo vietos ir naudokite tinkamą traukos sumažinimą bei kabelių vedimo būdus, tolydžiai užtikrinančius ilgalaikę veikimo kokybę.
