DIGITUS CAT 6A U/FTP instaliacinis kabelis 305 m, simpleksinis, Cca, Easy Pull Box, mėlynas

DIGITUS CAT 6A U/FTP instaliacinis kabelis 305 m Easy Pull Box dėžėje, mėlynas, yra instaliacinio lygio tinklo kabelis, skirtas 10 Gigabit Ethernet ir didelės spartos struktūriniam kabeliavimui. Kabelis turi U/FTP ekranavimą (aliuminiu laminuota poliesterio folija aplink kiekvieną porą), AWG 23/1 neizoliuotus varinius laidininkus 4x2 konfigūracijoje, ir halogenų neturintį, mažai dūmų išskiriantį išorinį apvalkalą, atitinkantį CPR klasę Cca. Su nurodytu perdavimo dažniu iki 500 MHz ir palaikymu Power over Ethernet (PoE), šis Cat6A kabelis yra skirtas magistraliniam, horizontaliam ir įrangos kabeliavimui komercinėje, pramoninėje ir duomenų centrų aplinkoje.

Privalumai

U/FTP konstrukcija užtikrina individualų porų ekranavimą, mažinantį pereinamuosius pokalbius ir gerinantį atsparumą elektromagnetiniams trukdžiams, o išorinis neekranuotas dizainas išlaiko lankstumą montavimui. AWG 23/1 variniai laidininkai ir kontroliuojama porų geometrija užtikrina stabilią varžą ir mažą slopinimą iki 500 MHz. Halogenų neturintis LSZH apvalkalas su CPR Cca klasifikacija mažina dūmų ir korozinių dujų išmetimą gaisro atveju, atitikdamas šiuolaikinius pastatų saugos reikalavimus. Tiekiamas Easy Pull Box dėžėje, kabelis yra lengvai ištiesiamas ilgiems atstumams ir palaiko „plug-and-play“ jungtis standartinėms RJ45 / Cat6A terminuotėms.

Tinka

• 10 Gigabit Ethernet magistraliniam ir horizontaliam kabeliavimui
• Serverių patalpoms ir duomenų centrams, reikalaujantiems didelio pralaidumo
• Biurų struktūriniam kabeliavimui ir atviro plano LAN diegimui
• Pramoniniams įrenginiams, kur reikalinga sustiprinta EMI apsauga
• PoE maitinamiems įrenginiams, tokiems kaip prieigos taškai, kameros ir telefonai

Pagrindinės specifikacijos

• Kategorija: Cat6A, U/FTP (individualus porų folijos ekranavimas)

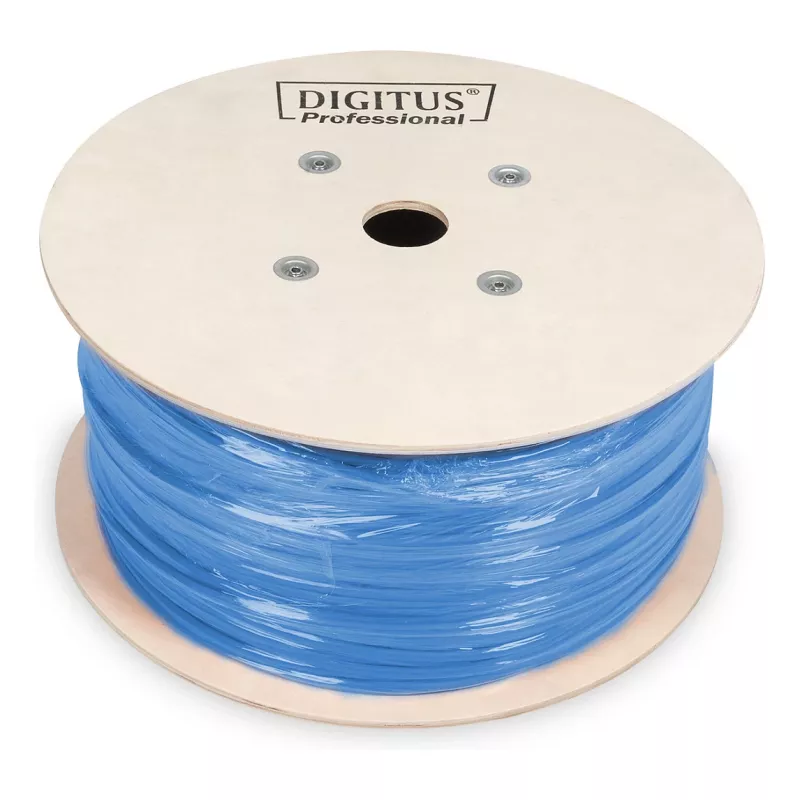

• Ilgis: 305 m ant Easy Pull Box
• Laidininkas: Neizoliuotas varis, AWG 23/1, 4 poros (8 laidininkai)
• Perdavimo dažnis: iki 500 MHz
• Varža: 100 Ω ±15 Ω (4–100 MHz); 100 Ω ±25 Ω (100–500 MHz)
• Talpa: apytiksliai 45 pF/m nominali @ 1 kHz
• Grįžtamieji nuostoliai ir ryšio slopinimas: suprojektuoti atitikti Cat6A našumą ir CA 2 tipo ryšio slopinimą
• Skildimo greitis (NVP): 70 %
• Darbinė temperatūra: -20 °C iki +75 °C; montavimo temperatūra: 0 °C iki +50 °C
• Išorinis apvalkalas: be halogenų LSZH, CPR Euroklasė Cca
• Išorinis skersmuo: ~7,6 mm (skiriasi priklausomai nuo CPR įvertinimo)
• Svoris: apytiksliai 58 kg/km (skiriasi priklausomai nuo CPR įvertinimo)
• Mechaninės savybės: statinis lenkimo spindulys ≥4×AD, dinaminis lenkimo spindulys ≥8×AD, maksimali rekomenduojama tempimo jėga 150 N
• Palaiko PoE ir standartines RJ45 Cat6A terminuotes

Kaip naudoti

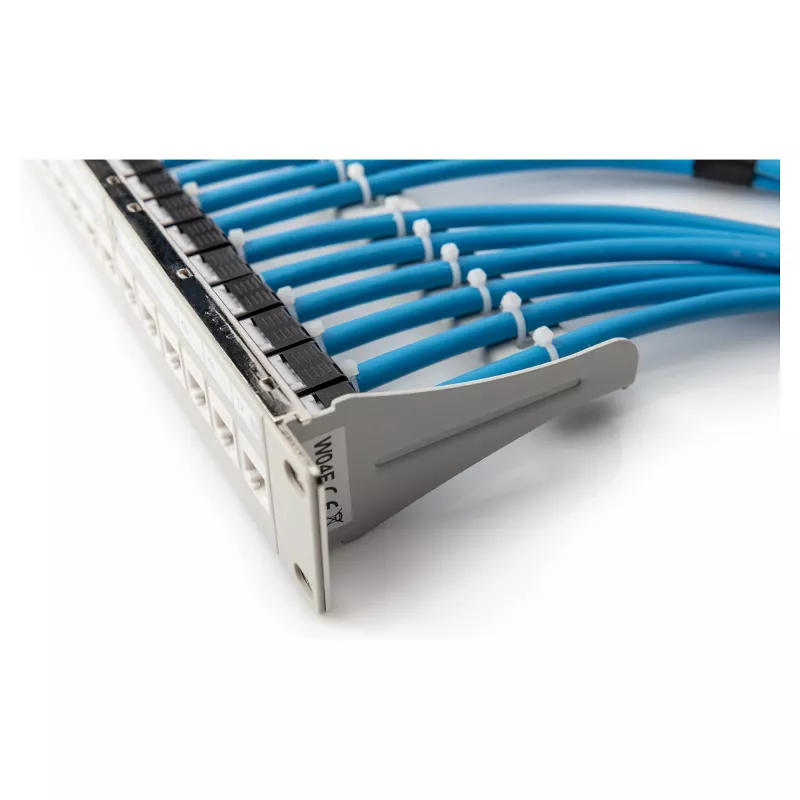

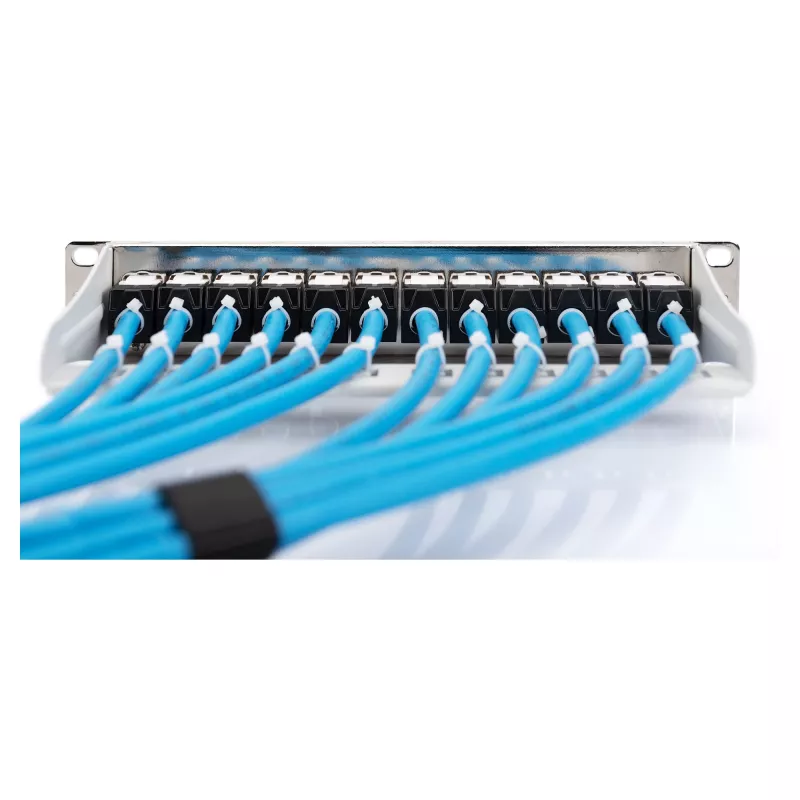

Ištieskite kabelį iš Easy Pull Box dėžės palei suplanuotą kabelio trasą, laikydamiesi nurodytų lenkimo spindulių ir maksimalios tempimo jėgos, kad nepažeistumėte laidininko ir ekranavimo. Terminuokite kiekvieną galą suderinamomis Cat6A RJ45 jungtimis arba „keystone“ lizdais, skirtais U/FTP kabeliams, ir užtikrinkite tinkamą folijos nusausinimo laido prijungimą prie įžeminimo, kur reikia. Išbandykite sumontuotas linijas sertifikuotu kabelių testeriu, kad patikrintumėte parametrus, tokius kaip ilgis, tęstinumas, porų vientisumas, varža ir išoriniai pereinamieji pokalbiai, siekiant patvirtinti atitiktį Cat6A našumui.

Rekomendacijos

Siekiant geriausio našumo, kiek įmanoma išlaikykite atstumą nuo maitinimo kabelių ir stiprių EMI šaltinių, venkite aštrių lenkimų ir įlinkimų montavimo metu, ir užtikrinkite, kad ekranavimo nusausinimo laidas būtų teisingai prijungtas prie įžeminimo sistemos metaliniuose pataisų skyduose ar korpusuose. Naudokite tinkamą aparatinę įrangą, įvertintą Cat6A ir U/FTP kabeliams, kad išlaikytumėte perdavimo charakteristikas.
