Digitus CAT 6 pataisų skydas neekranuotas DN-91624U-CR

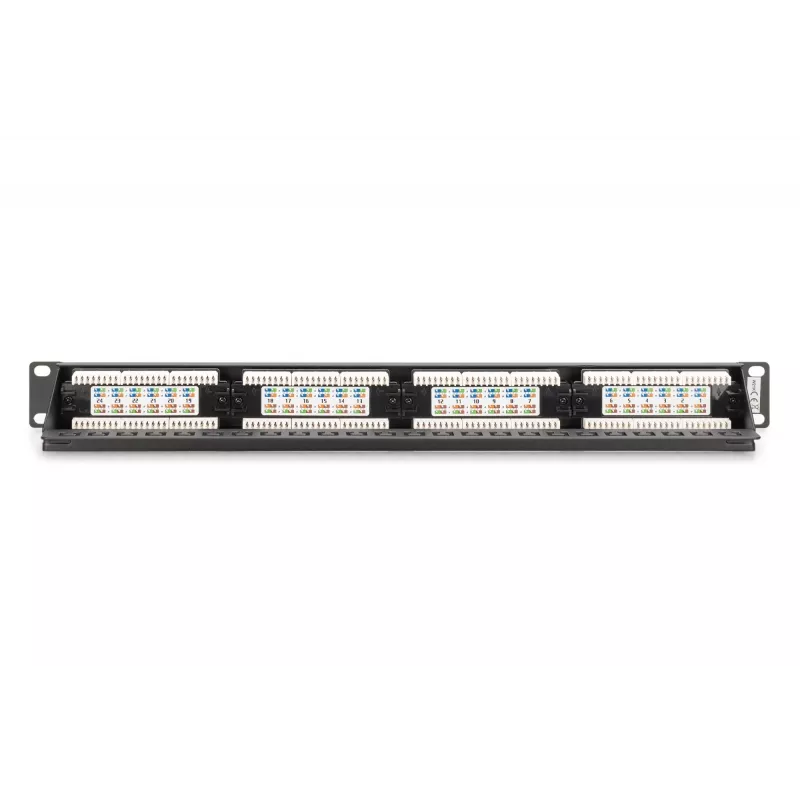

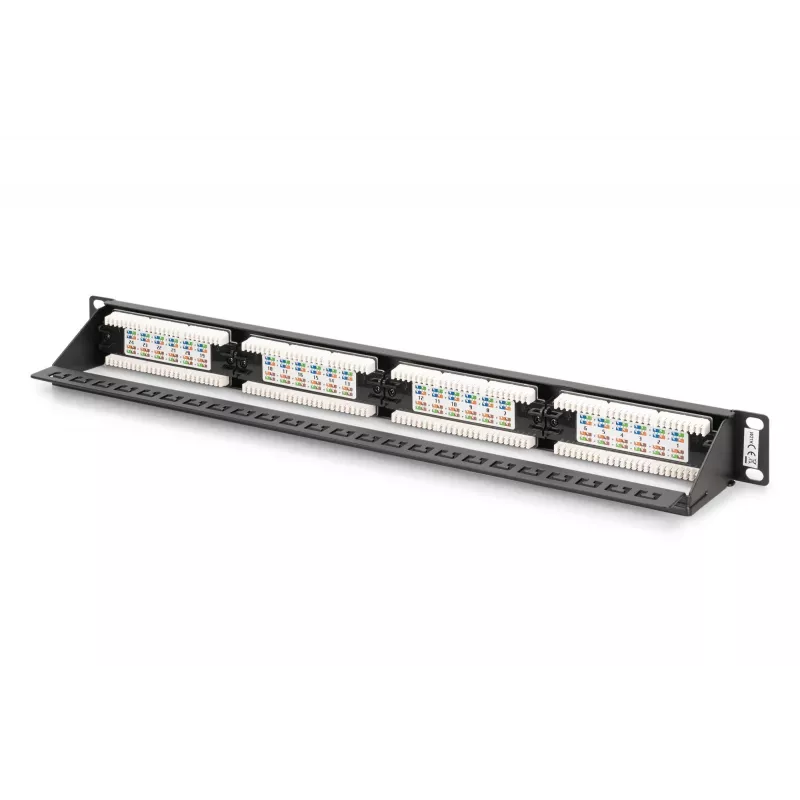

DIGITUS® neekranuotas CAT6 pataisų skydas palaiko ateities standartus ir aukštos klasės surinkimo kokybę tinklo įrengimams. Galimas 16 ir 24 prievadų (1U) arba 48 prievadų (2U) versijomis, jis sukurtas atitikti E klasės jungties veikimą iki 250 MHz ir atitinka ISO/IEC 11801 bei EN 50173 standartus. Skydas yra UL sertifikuotas ir turi 1,5 mm cinkuoto šaltai valcuoto plieno korpusą, tinkamą 19" stovo montavimui.

Privalumai

CAT6 pataisų skydas užtikrina patikimą 1GBase-T ir PoE palaikymą struktūrizuotoms kabelinėms aplinkoms, su spalvomis koduotais LSA gnybtais, suderinamais su EIA/TIA 568 A ir B standartais. Tvirtas mechaninis konstravimas, nikeliuotos kontaktinės dalys su aukso danga ir standartizuoti komponentai užtikrina nuoseklias elektrines charakteristikas ir ilgą tarnavimo laiką. Stovui pritaikytas dizainas ir greito kabelių fiksavimo skląsčiai supaprastina montavimą ir kabelių tvarkymą.

Pagrindinės specifikacijos

• Taikymo sritys: iki 250 MHz, 1GBase-T, PoE
• Standartai: ISO/IEC 11801 (3 leid.), EN 50173-1, EIA/TIA 568-C
• Montavimas: tinkamas 483 mm (19") stovo montavimui
• Jungtys: RJ45 lizdai, 8P8C

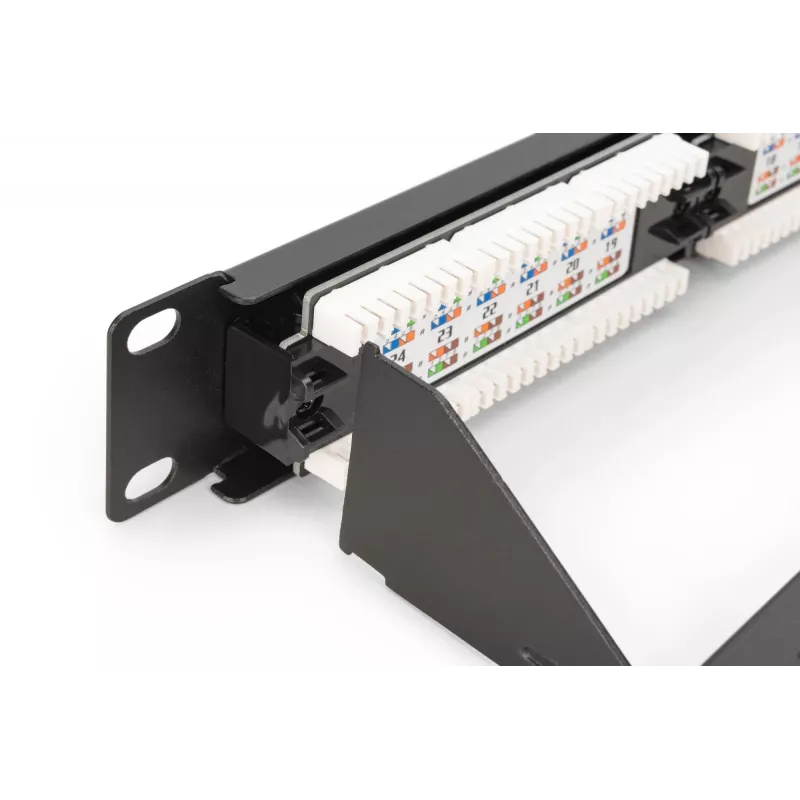

• Kabelio gnybtai: LSA juostos, spalvomis koduotos pagal EIA/TIA 568 A & B

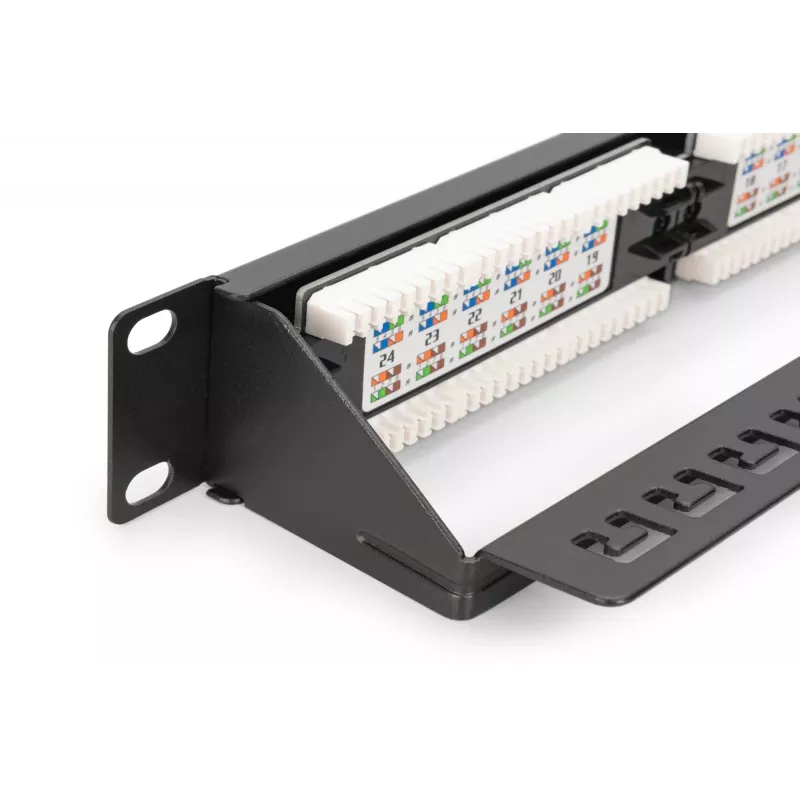

• Kabelio fiksavimas: greitieji skląsčiai
• Korpuso medžiaga: 1,5 mm cinkuotas šaltai valcuotas plienas (EN1.4301, UNS S30400, AISI 304, LMSAD110)
• RJ45 lizdo medžiaga: ABS UL 94V-0
• Kontaktų medžiaga: nikeliuota fosforinė bronza su 0,5 µm auksuotu kontaktu
• RJ45 ekranavimas: nikeliuota bronza
• LSA pjovimo spaustukas: Krone LSA+, UL 94V-2, cinkuota fosforinė bronza
• Spausdinta grandinės plokštė: FR4, UL 94V-0
• Įkišimo jėga: maks. 30 N (IEC 60603-7-5)
• Tempimo apkrova: 7,7 kg tarp lizdo ir kištuko
• Darbo temperatūra: -20 °C iki +70 °C
• Lizdo sujungimo ciklai: >750 (ISO/IEC 11801, IEC 60603-7-5)
• Gnybtų ciklai: >200 (ISO/IEC 11801, IEC 60603-7-5)
• Gyslos lizdas: 22–26 AWG vientisi ir daugiagysliai laidai
• Izoliacijos varža: >500 MΩ
• Kontaktų varža: <20 mΩ
• Dielektrinis stiprumas: 1000 VDC (kontaktas/kontaktas), 1500 VDC (kontaktas/įžeminimas)

Kaip naudoti

Sumontuokite pataisų skydą standartiniame 19" stove (1U 16/24 prievadams, 2U 48 prievadams). Paruoškite kabelius iki tinkamo ilgio ir užbaikite kiekvieną laidininką LSA juostose pagal EIA/TIA 568 A arba B spalvų kodą, atspausdintą ant skydo. Naudokite greituosius skląsčius, kad pritvirtintumėte kabelius ir užtikrintumėte patikimą įtempimo sumažinimą. Patikrinkite teisingą laidų sujungimą ir išbandykite kiekvieną prievadą dėl tęstinumo ir veikimo iki 250 MHz prieš pradedant naudoti sistemą. Laikykitės vietinių įžeminimo praktikų, jei taikoma; įžeminimo laidas nepridedamas.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite CAT6 klasės pataisų laidus ir užtikrinkite, kad montavimas atitiktų ISO/IEC 11801 ir EN 50173 gaires. Po montavimo atlikite sertifikavimo testavimą, kad patvirtintumėte E klasės jungties veikimą ir patikrintumėte PoE tiekimą bei 1GBase-T veikimą.
