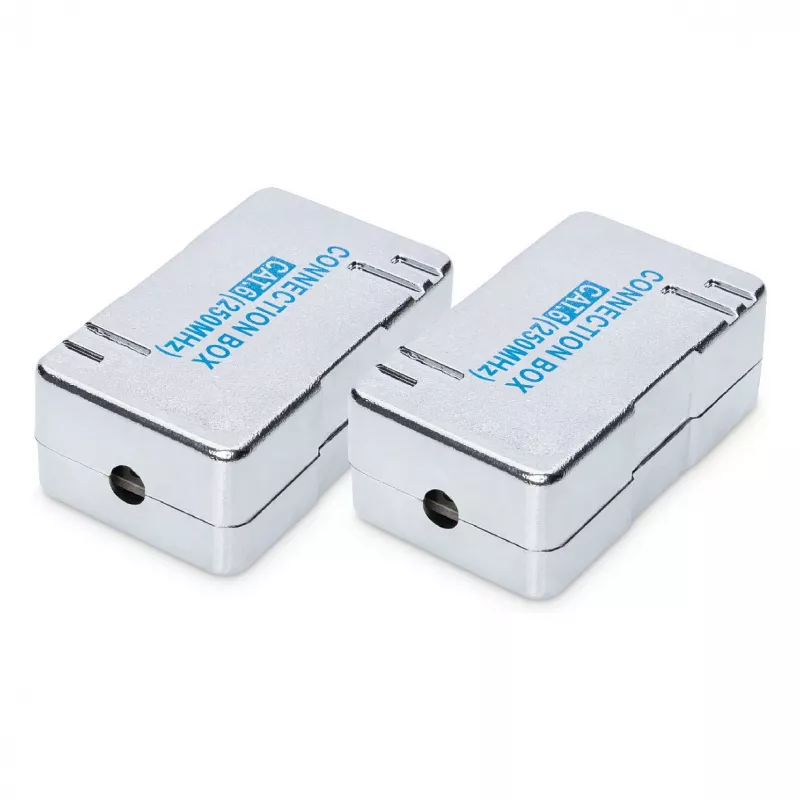

Digitus CAT 6 jungties modulis vytos poros kabeliams 2 vnt. LSA auksuotas dengimas balta

Digitus CAT 6 jungties modulis yra kompaktiškas modulis, skirtas vytos poros kabeliams prijungti ar prailginti struktūrizuotuose tinkluose. Atitinkantis 6 kategorijos perdavimo savybes ir suprojektuotas naudoti iki 250 MHz / 1GBase-T dažniu, modulis palaiko standartinius montavimo būdus ir turi auksuotus kontaktus bei LSA užspaudimą patikimam elektriniam kontaktui. Baltas ABS korpusas ir integruota įtempimo sumažinimo sistema leidžia jį montuoti lygiai, paviršiuje ir kabelių kanaluose.

Privalumai

Modulis atitinka ISO/IEC 11801 (3 leid.), EN 50173-1 ir EIA/TIA 568-C normas, turi auksuotus RJ45 kontaktinius paviršius geresniam laidumui ir atsparumui korozijai. Jame yra Krone LSA+ užspaudimo gnybtai, suderinami su EIA/TIA 568 A & B spalviniu kodavimu, palaiko AWG 22–26 laidus ir pasižymi tvirtomis fizinėmis bei dielektrinėmis savybėmis profesionaliems tinklų įrengimams.

Tinka

• Esamų vytos poros įrengimo kabelių prailginimui
• Sugedusių kabelių jungčių pakeitimui horizontaliojoje arba stovo dalyje kabelinėje sistemoje
• Įrengimui kabelių kanaluose, paviršiniuose ir lygiuose lizduose
• 1 Gbit/s Ethernet tinklams iki 250 MHz

Pagrindiniai specifikacijų duomenys

• Perdavimo kategorija: Cat 6
• Dažnis / greitis: Iki 250 MHz, 1GBase-T (1 Gbit/s)
• Standartai: ISO/IEC 11801 (3 leid.), EN 50173-1, EIA/TIA 568-C
• Jungtys: LSA užspaudimas (Krone LSA+), RJ45 lizdas su alavuota fosforine bronza ir 0,5 µm auksuotais kontaktais
• Kabelių suderinamumas: AWG 22–26, vientisa ir suvyta gija
• Korpuso medžiaga: ABS (UL-94V-0), spalva: balta
• Dielektrinis atsparumas: 1000 VDC (kontaktas/kontaktas), 1500 VDC (kontaktas/žemė)
• Kontaktų varža: < 20 mΩ; Izoliacijos varža: > 500 MΩ
• Darbo temperatūra: -20 °C iki +70 °C
• Kiekis pakuotėje: 2 vnt.

Kaip naudoti

Paruoškite įrengimo kabelį ir nuimkite išorinį apvalkalą pagal standartinę praktiką. Užspauskite kiekvieną giją į spalvotą LSA gnybtą pagal EIA/TIA 568 A arba B laidų schemą. Įkiškite kabelį į integruotą įtempimo sumažinimo elementą ir pritvirtinkite. Įkiškite RJ45 jungtį į lizdo prievadą, kad užmegztumėte ryšį. Naudokite du modulius, kai reikia poros arba norint sukurti nepertraukiamą esamos jungties prailginimą.

Rekomendacijos

Kad tinklo veikimas būtų numatomas, laikykitės Cat 6 gairių atitinkančios įrengimo praktikos: išlaikykite kabelių ilgius nurodytose kanalo ribose, venkite staigių lenkimų ir elektromagnetinių trukdžių, o po įrengimo patikrinkite užspaustą jungtį tinkamais tinklo testeriais.
