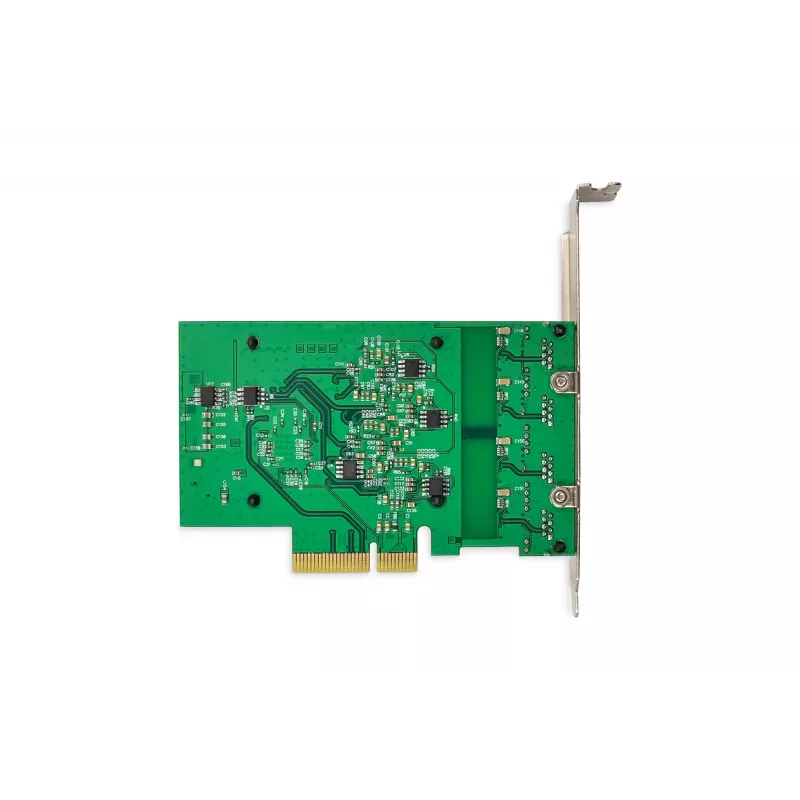

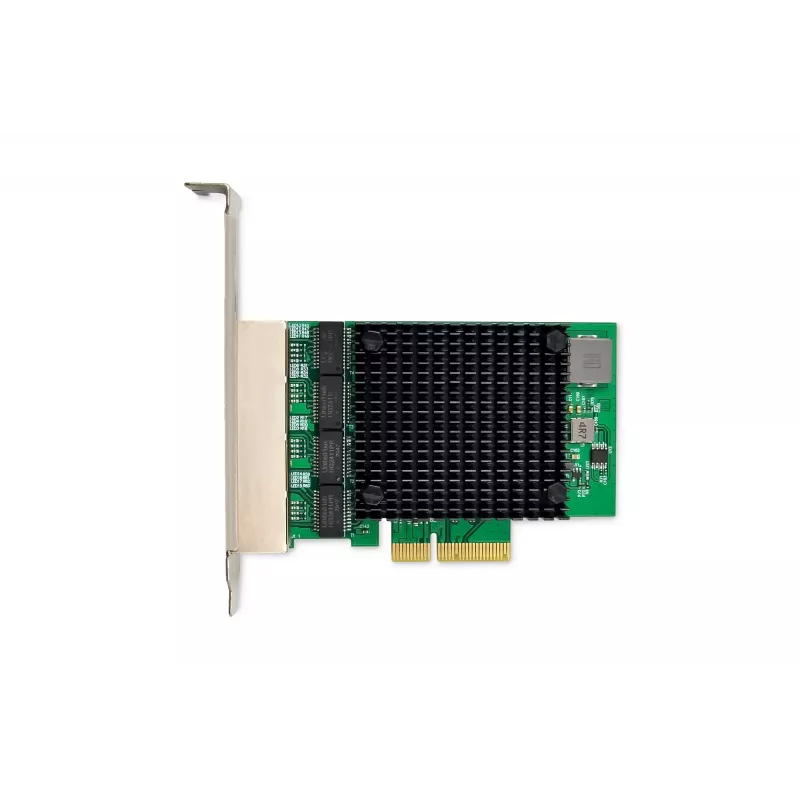

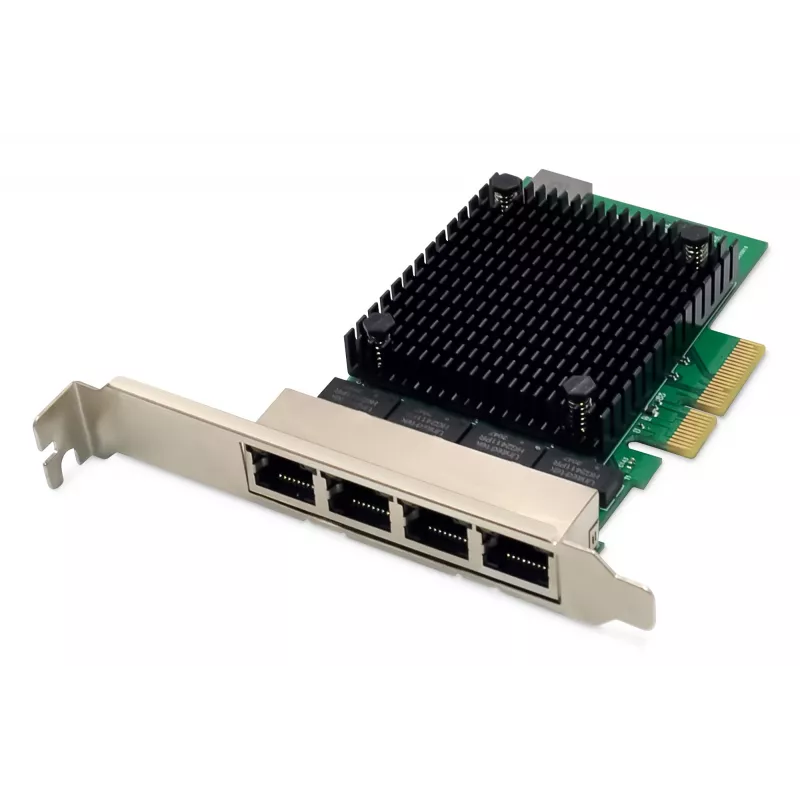

Digitus 4 prievadų 2,5 gigabito eterneto tinklo plokštė PCI Express Realtek mikroschemų rinkinys

„Digitus DN-10136“ PCIe keturių prievadų 2,5G tinklo adapteris integruoja keturių greičių IEEE 802.3 suderinamą medijos prieigos valdiklį su keturiais 10/100/1000/2.5GBASE-T siųstuvais-imtuvais. Turėdamas PCI Express x4 sąsają (2 linijų PCIe magistralė iki 10 Gbps) ir palaikydamas 2,5G bei 1G Lite režimus, kortelė užtikrina laidinį ryšį staliniams kompiuteriams, darbo stotims, serveriams, ryšio platformoms ir įterptinėms sistemoms bei palaiko didelės spartos perdavimą per CAT5e UTP (ir CAT3 UTP 10 Mbps).

Privalumai

Tinklo plokštė palaiko IEEE 802.3u, IEEE 802.3ab ir IEEE 802.3bz standartus bei apima tokias funkcijas kaip porų keitimo/poliškumo/iškraipymo korekcija ir kryžminio sujungimo aptikimas su automatine korekcija. Jos „Realtek“ pagrindu sukurta konstrukcija ir PCIe x4 sąsaja užtikrina patikimą kelių prievadų 2,5 gigabito našumą, išlaikant suderinamumą su esamais eterneto kabeliais ir įprasta tinklo įranga.

Tinka

• Staliniams kompiuteriams, kuriems reikia kelių laidinių tinklo prievadų
• Darbo stotims ir serveriams, kuriems reikia agreguotų ar atskirų 2,5G jungčių
• Ryšio platformoms ir tinklo prietaisams
• Įterptinėms sistemoms ir pramoniniams kompiuteriams su PCI Express lizdais

Pagrindinės specifikacijos

• Modelis: DN-10136 (Digitus)
• Prievadai: 4 × 2.5GBASE-T (atgaliniu būdu suderinami su 10/100/1000 Mbps)
• Sąsaja: PCI Express x4 (2 linijų PCIe magistralė, iki 10 Gbps magistralės pralaidumas)
• Mikroschemų rinkinys: „Realtek“ pagrindu sukurtas kelių lustų sprendimas
• Palaikomi standartai: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3bz, IEEE 802.3az, IEEE 802.1Q, IEEE 802.1p, IEEE 802.1ad, IEEE 802.1Qav, IEEE 1588v2
• Maksimalus duomenų perdavimo greitis: iki 10000 Mbit/s (magistralės pralaidumo galimybė)
• Kabelių palaikymas: CAT5e UTP (2.5G/1G), CAT3 UTP (tik 10 Mbps)
• Funkcijos: porų keitimo/poliškumo/iškraipymo korekcija, kryžminio sujungimo aptikimas ir automatinė korekcija
• Spalva: žalia / juoda
• Svoris: 0,1 kg

Kaip naudoti

Įdėkite kortelę į laisvą PCIe x4 (arba x8/x16) lizdą išjungtame kompiuteryje ir pritvirtinkite ją prie korpuso. Prijunkite kiekvieną LAN prievadą prie tinklo naudodami tinkamą CAT5e ar geresnį UTP kabelį, kad veiktų 2,5G. Įjungę sistemą, įdiekite tiekėjo pateiktas operacinės sistemos tvarkykles arba naudokite suderinamas „Realtek“ tvarkykles. Prireikus konfigūruokite IP nustatymus, jungčių agregavimą, VLAN ar QoS pagrindinėje OS ar valdymo programinėje įrangoje.

Rekomendacijos

Kad 2,5G veiktų patikimai, naudokite CAT5e ar aukštesnės kokybės kabelius ir įsitikinkite, kad pagrindinės plokštės BIOS/OS palaiko PCIe įrenginius; atnaujinkite tvarkykles į naujausią „Realtek“ versiją. Senesnėms 10 Mbps jungtims galima naudoti CAT3 UTP, tačiau nerekomenduojama didesniam greičiui.
