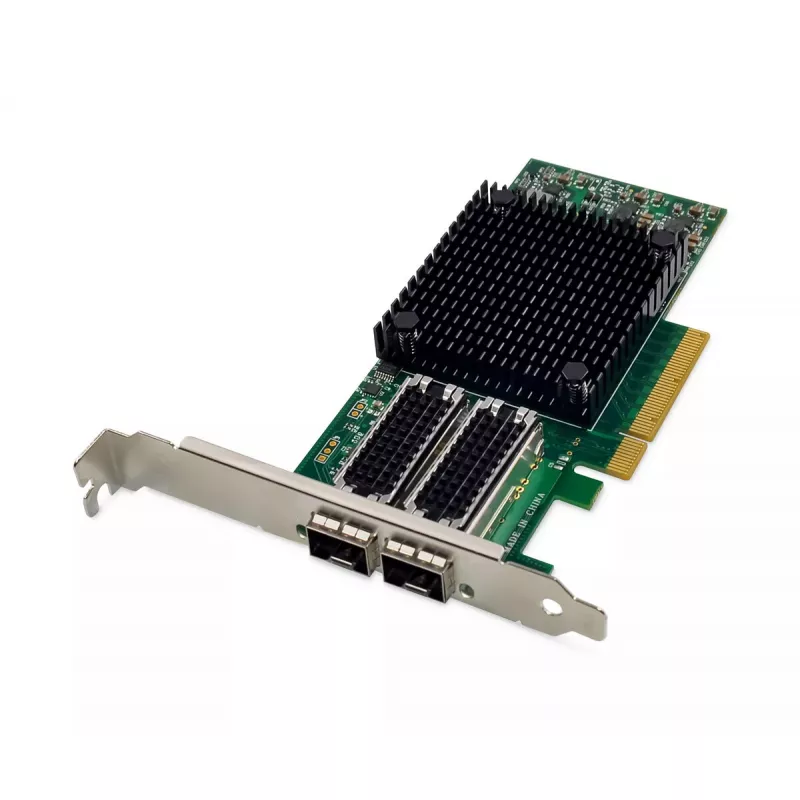

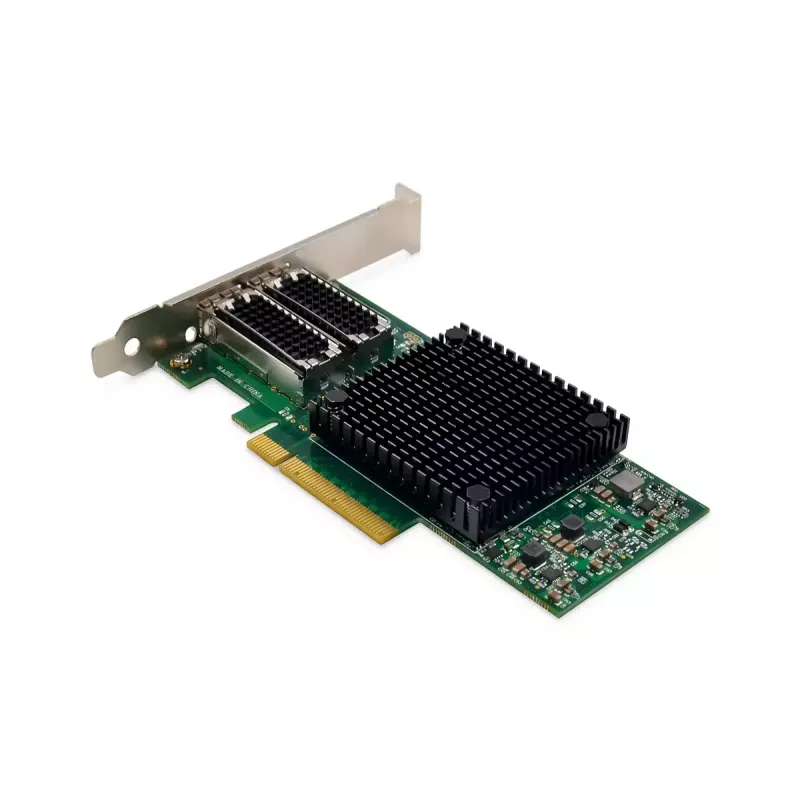

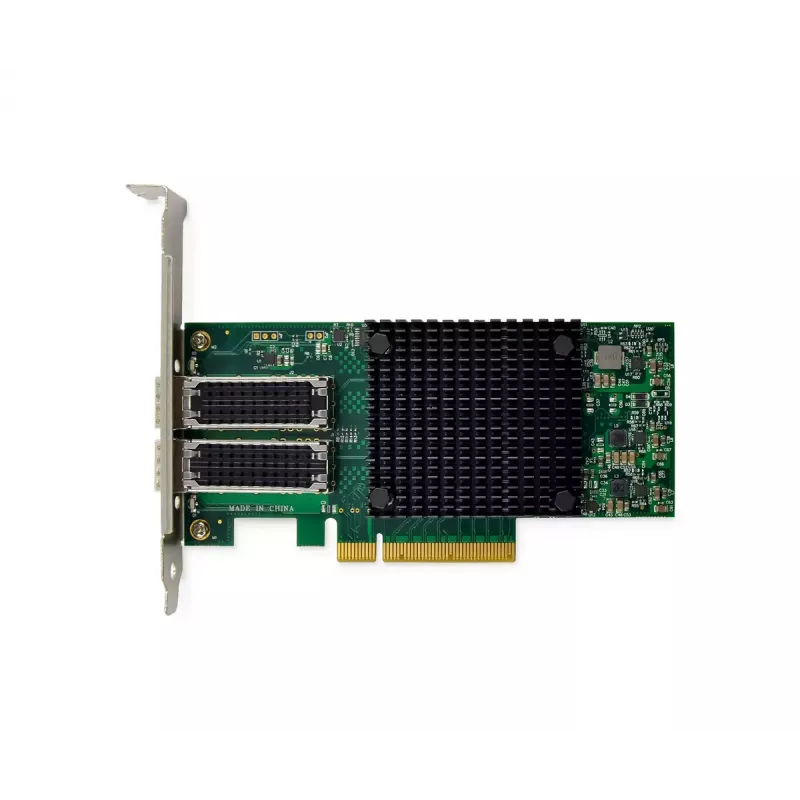

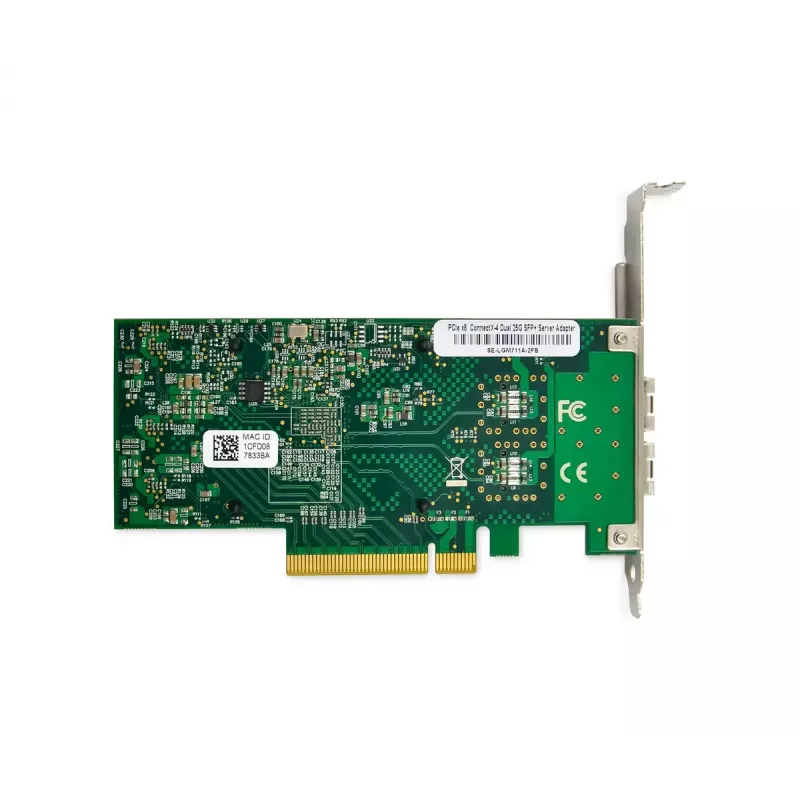

Digitus 2 prievadų 25 Gigabit Ethernet tinklo plokštė SFP28 PCI Express su Mellanox mikroschema

Digitus DN-10180 yra dviejų prievadų 25 Gigabit Ethernet tinklo sąsajos plokštė su SFP28 prievadais ir PCI Express pagrindine sąsaja. Sukurta ant Mellanox mikroschemų rinkinio, plokštė palaiko iki 25 Gb/s duomenų perdavimo spartą viename prievade ir atitinka PCI Express Specification Revisions 3.0, 2.0 ir 1.1. Ji teikia pažangias iškrovimo ir virtualizavimo funkcijas serverių ir darbo stočių tinklams duomenų centruose ir didelio našumo aplinkose.

Privalumai

DN-10180 palaiko dviejų prievadų 25G, 10G arba 1Gb/s SFP+ ryšį ir automatinį derėjimą x8, x4, x2 arba x1 PCIe juostose. Ji įgyvendina MSI/MSI-X efektyviam pertraukimų valdymui, palaiko iki 9,6 KB dydžio milžiniškus kadrus, nepriklausomą NC-SI SMBus sąsają, nepriklausomus budėjimo ir „wake-on-LAN“ signalus bei aparatinės įrangos pagrindu veikiantį patikimą transportą. Plokštė taip pat teikia RDMA (PeerDirect/GPUDirect) pagreitinimą, aparatinį NVGRE ir VXLAN inkapsuliavimo/dekapsuliavimo iškrovimą bei išsamius TCP/UDP/IP būsenos neturinčius iškrovimus, įskaitant LSO, LRO ir kontrolinės sumos iškrovimą.

Tinka

• Didelio našumo serveriams ir darbo stotims, kuriems reikalingas 25G ryšys
• Virtualizuotoms aplinkoms, naudojančioms SR-IOV ir kelias virtualias funkcijas
• Duomenų centrų diegimams, kuriems reikalingas RDMA/RoCE ir mažas delsos laikas
• Tinklo perdangoms ir tuneliavimui su NVGRE arba VXLAN iškrovimu

Pagrindinės specifikacijos

• Modelis: Digitus DN-10180
• Prievadai: 2 × SFP28 (palaiko 25G, 10G arba 1G naudojant atitinkamus siųstuvus-imtuvus)
• Pagrindinė sąsaja: PCI Express (x8), atitinka PCIe 3.0/2.0/1.1; ryšio sparta 2.5/5.0/8.0 GT/s esant x8
• Maksimali duomenų sparta: 25 000 Mbit/s viename prievade (su 25G moduliais)
• Milžiniškų kadrų palaikymas: iki 9,6 KB
• Standartai: IEEE 802.3by, 802.3az, 802.3ap, 802.3ad, 802.1p, 802.1Q, 802.1Qaz, 802.1Qbb, 802.1Qbg, 802.1AX, IEEE 1588v2
• Virtualizavimas: SR-IOV, iki 256 virtualių funkcijų ir 8 fizinių funkcijų viename prievade
• Iškrovimai: RDMA per konverguotą Ethernet (RoCE), TCP/UDP/IP būsenos neturintys iškrovimai, LSO, LRO, kontrolinės sumos iškrovimas
• Kita: Nepriklausoma NC-SI SMBus sąsaja, „wake-on-LAN“, PXE/iSCSI/UEFI nuotolinio paleidimo palaikymas
• OS suderinamumas: FreeBSD, Linux (kernel 5.x ir naujesnės), VMware 5.5–6.7, Windows Server 2008–2019, Windows 7/8/8.1/10 (32/64 bit)
• Spalva/svoris: Žalia/juoda, apytiksliai 0,15 kg

Kaip naudoti

Įdiekite DN-10180 į laisvą PCIe x8 (ar aukštesnės) lizdą pagrindinėje sistemoje, užtikrindami, kad lizdas palaiko reikiamą juostų plotį. Įstatykite suderinamus SFP28 arba SFP+ siųstuvus-imtuvus ir prijunkite prie tinklo. Jei reikia, sukonfigūruokite BIOS arba UEFI nustatymus nuotoliniam paleidimui (PXE/iSCSI/UEFI). Įdiekite gamintojo arba platinimo tvarkykles, atitinkančias jūsų operacinę sistemą; Linux atveju, kai įmanoma, naudokite branduolio 5.x arba naujesnes versijas. Konfigūruokite tinklo nustatymus, virtualizavimo parinktis (SR-IOV) ir iškrovimo funkcijas pagal jūsų serverio ar hipervizoriaus reikalavimus.

Rekomendacijos

Siekiant optimalaus našumo 25G režimu, naudokite sertifikuotus SFP28 siųstuvus-imtuvus ir kokybiškus šviesolaidinius kabelius, įjunkite atitinkamus aparatinės įrangos iškrovimus ir RDMA, kai tai palaiko programa, ir prieš diegdami patikrinkite tvarkyklių suderinamumą su jūsų OS ir hipervizoriaus versijomis.
