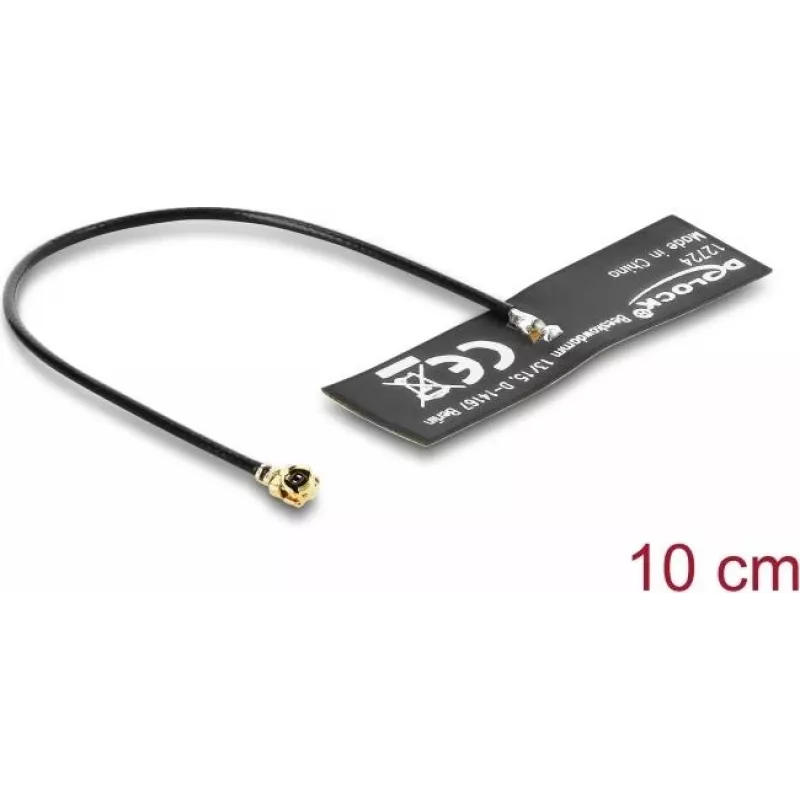

DELOCK WiFi 6 antena I-PEX (MHF® I kištukas) įvairiakryptė 4,5–5,0 dBi su 10 cm FPC kabeliu vidiniam lipniam montavimui

DELOCK WiFi 6 antena I-PEX (MHF® I kištukas) įvairiakryptė 4,5–5,0 dBi su 10 cm FPC kabeliu vidiniam lipniam montavimui yra vidinė antena, skirta integruoti į maršrutizatorius, prieigos taškus, mini kompiuterius ir daiktų interneto tinklų sietuvus. Ji palaiko dviejų dažnių 2,4 GHz ir 5 GHz veikimą su įvairiakrypte spinduliuote, suteikdama kompaktišką, žemo profilio sprendimą belaidžio ryšio priėmimui pagerinti įrenginiuose, kur išorinės antenos nėra praktiškos.

Privalumai

Antena užtikrina stabilų įvairiakryptį padengimą su stiprinimu tarp 4,5 ir 5,0 dBi, leidžiantį sustiprinti signalo kokybę tipinėse vidaus aplinkose. Jos I‑PEX (MHF® I) kištukas ir 10 cm FPC kabelis užtikrina patikimą, mažų nuostolių jungtį prie WiFi 6 modulių ir belaidžių kortelių. Plonas formos faktorius ir lipnus pagrindas palengvina tiesioginį vidinį montavimą nekeičiant įrenginio išorės.

Tinka

• Vidiniam montavimui buitiniuose ir pramoniniuose maršrutizatoriuose
• Prieigos taškuose ir belaidžiuose kartotuvuose, kuriems reikia žemo profilio antenų
• Mini kompiuteriuose ir kompaktiškose sistemose su vidiniais WiFi moduliais
• Daiktų interneto tinklų sietuvuose ir įterptiniuose belaidžiuose įrenginiuose
• Integruotų antenų atnaujinimui ar keitimui siekiant pagerinti vidaus priėmimą

Pagrindinės specifikacijos

• Dažnių diapazonai: 2,4 GHz ir 5 GHz (dviejų dažnių)
• Spinduliuotės diagrama: įvairiakryptė
• Stiprinimas: 4,5–5,0 dBi
• Jungties tipas: I‑PEX MHF® I kištukas ant FPC kabelio
• Kabelio ilgis: 10 cm lankstus spausdintinės grandinės (FPC) kabelis
• Montavimas: vidinis lipnus montavimas (slėgiui jautrus lipnus pagrindas)
• Suderinamumas: tinka įrenginiams su I‑PEX MHF® I lizdais ir WiFi 6 moduliais

Kaip naudoti

Paruoškite įrenginį, surasdami vidinio WiFi modulio jungtį ir įsitikindami, kad atitinkamas I‑PEX lizdas yra pasiekiamas. Nulupkite apsauginę plėvelę nuo lipniojo pagrindo, sulygiuokite anteną norimoje vidinėje vietoje optimaliam signalo sklidimui ir tvirtai prispauskite. Nutieskite 10 cm FPC kabelį iki WiFi modulio ir atsargiai įkiškite I‑PEX kištuką į modulio lizdą, kol išgirsite spragtelėjimą. Surinkite įrenginio korpusą ir patikrinkite belaidžio ryšio veikimą, kad įvertintumėte padėtį.

Rekomendacijos

Padėkite anteną toliau nuo didelių metalinių komponentų ir maitinimo šaltinių, kad sumažintumėte detonavimą ir signalo blokavimą. Jei įmanoma, prieš galutinį klijavimą išbandykite kelias vidines pozicijas, kad nustatytumėte geriausią orientaciją 2,4/5 GHz padengimui. Užtikrinkite, kad su I‑PEX jungtimi būtų elgiamasi švelniai, kad nepažeistumėte kištuko ar lizdo montavimo metu.
