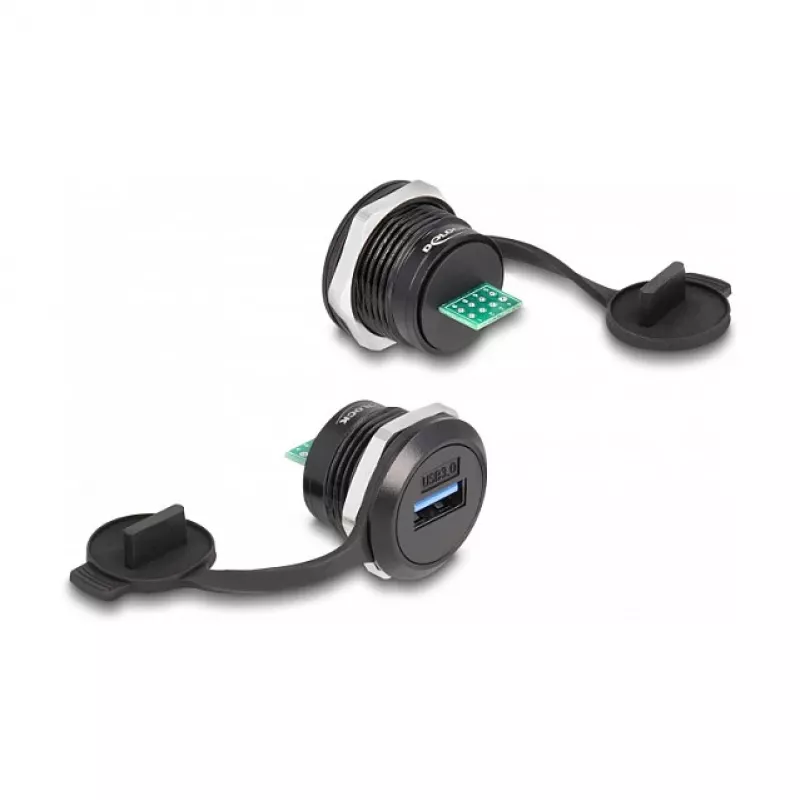

“DeLOCK” USB 3.2 Gen 1 Type-A prie PCB įmontuojama jungtis, juoda

Ši "Delock" USB įmontuojama jungtis yra juodas, kompaktiškas Type-A lizdas, skirtas montuoti skirstomuosiuose skyduose ar paskirstymo dėžėse. Jame įrengtas SuperSpeed USB 5 Gbps (USB 3.2 Gen 1) Type‑A lizdas su aštuoniomis PCB litavimo jungtimis, skirtomis tiesioginiam atskirų laidų su atvirais galais prijungimui. Įrenginio plotis – 32 mm, gylis – 22,5 mm, jame yra apsauginis dulkių dangtelis, saugantis prievadą nuo nešvarumų ir pažeidimų.

Privalumai

Įmontuojama jungtis palaiko USB 3.2 Gen 1 SuperSpeed duomenų perdavimą iki 5 Gbps ir leidžia lengvai prilituoti prie PCB per aštuonias specialias jungtis. Jos dulkių gaubtelis apsaugo lizdą dulkėtoje ar pramoninėje aplinkoje, užtikrindamas ilgalaikį pasirengimą bei apsaugą nuo užteršimo ir mechaninių pažeidimų. Kompaktiškas juodas korpusas tinka ribotos erdvės įrengimams skyduose ir paskirstymo dėžėse.

Tinka

• Montavimui skirstomuosiuose skyduose ir paskirstymo dėžėse
• Atskirų laidų su atvirais galais prijungimui prie PCB litavimo taškų
• Pramoninei ar dulkėtai aplinkai, kur reikalinga prievado apsauga
• Naudojimo atvejams, kai reikia USB 3.2 Gen 1 Type-A lizdo, montuojamo į skydą

Pagrindinės specifikacijos

• 1 jungtis: SuperSpeed USB 5 Gbps (USB 3.2 Gen 1) Type‑A lizdas
• 2 jungtis: 8 × PCB litavimo jungtys
• Gaminio spalva: juoda
• Matmenys: 32 mm (plotis) × 22,5 mm (gylis)
• Prekės ženklas: DELOCK, MPN: 87821, EAN: 4043619878215

Kaip naudoti

Įmontuokite jungtį į atitinkamą išpjovą skirstomajame skyde ar paskirstymo dėžėje ir pritvirtinkite pagal korpuso montavimo būdą. Prilituokite kiekvieno laido galus prie aštuonių PCB kontaktinių aikštelių pagal jūsų laidų schemą, laikydamiesi teisingo USB Type‑A signalų ir įžeminimo kontakto priskyrimo. Baigę litavimą ir jungties pritvirtinimą, uždėkite dulkių gaubtelį ant lizdo, kai jungtis nenaudojama, kad apsaugotumėte nuo dulkių ir mechaninių pažeidimų.

Rekomendacijos

Siekiant patikimo veikimo, lituokite laidus naudodami tinkamą fliusą ir PCB darbams rekomenduojamą litavimo temperatūrą; prieš įjungdami prijungtus įrenginius patikrinkite kontaktų išdėstymą ir laidumą; laikykite dulkių gaubtelį uždėtą, kai prievadas nenaudojamas, ypač dulkėtoje ar pramoninėje aplinkoje.
