DELOCK SMB kištukas 91786, skirtas užspaudimui RG-174 ir RG-316, su termiškai susitraukiančiu vamzdeliu

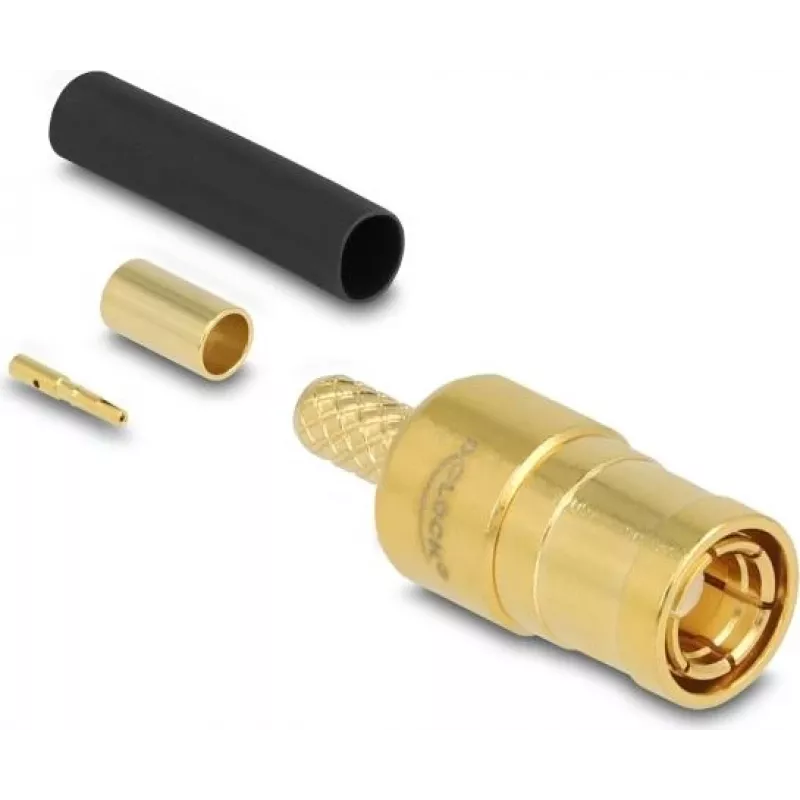

DELOCK SMB kištukas 91786, skirtas užspaudimui RG-174 ir RG-316, su termiškai susitraukiančiu vamzdeliu, yra užspaudžiamas SMB jungčių rinkinys, sukurtas mažo skersmens bendraašių kabelių galams užbaigti. Rinkinyje yra jungties korpusas, užspaudžiama įvorė ir izoliacinės dalys su termiškai susitraukiančiu vamzdeliu, užtikrinančiu patikimą elektrinį kontaktą, mechaninį įtempimo sumažinimą ir drėgmei atsparią izoliaciją. Jis tinka montavimo vietoje kabelių galų užbaigimui, remontui ir mažoms RD jungtims, kai reikalinga kompaktiška SMB sąsaja.

Privalumai

Užspaudžiama konstrukcija užtikrina pastovų mechaninį ir elektrinį sujungimą be litavimo, sutrumpina surinkimo laiką ir leidžia gauti pasikartojančius rezultatus. Į rinkinį įtrauktas termiškai susitraukiantis vamzdelis pagerina apsaugą nuo aplinkos poveikio ir apsaugo kabelio ir jungties sandūrą nuo mechaninio įtempimo. Kompaktiškas SMB formos faktorius užima mažai vietos, todėl tinka ankštose erdvėse, tuo pačiu išlaikant tinkamą impedanso suderinimą RD signalams ant RG-174 ir RG-316 kabelių.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Paruoškite bendraašį kabelį, nuimdami išorinį apvalkalą, dielektriką ir atidengdami centrinį laidininką, laikydamiesi jungties gamintojo rekomenduojamų nuėmimo matmenų. Užmaukite termiškai susitraukiantį vamzdelį ir užspaudžiamą įvorę ant kabelio, įkiškite kabelį į jungties korpusą, užtikrindami, kad centrinis laidininkas įsistatytų į kaištį, o ekranas gerai kontaktuotų su išoriniu kontaktu. Užspauskite įvorę atitinkamo dydžio užspaudimo įrankiu pagal pasirinktą kabelio tipą, patikrinkite mechaninį laikymą ir elektrinį laidumą, tada kaitinkite vamzdelį, kad jis susitrauktų ir apsaugotų izoliaciją bei sumažintų įtempimą. Apžiūrėkite surinktą jungtį, kad įsitikintumėte, jog ji tinkamai įstatyta ir ar surinktas SMB kištukas sklandžiai susijungia su numatytu lizdu.

Rekomendacijos

Naudokite tinkamo dydžio užspaudimo matricą RG-174 arba RG-316, kad gautumėte patikimą sujungimą; kur taikoma, patikrinkite laidumą ir grįžtamuosius nuostolius. Venkite per didelio karščio susitraukinant, kad nepažeistumėte dielektrinių medžiagų. Pasikartojantiems ar kritiniams RD įrenginiams patikrinkite surinktą jungtį naudodami tinkamą RD testerį, kad patvirtintumėte signalo vientisumą.
