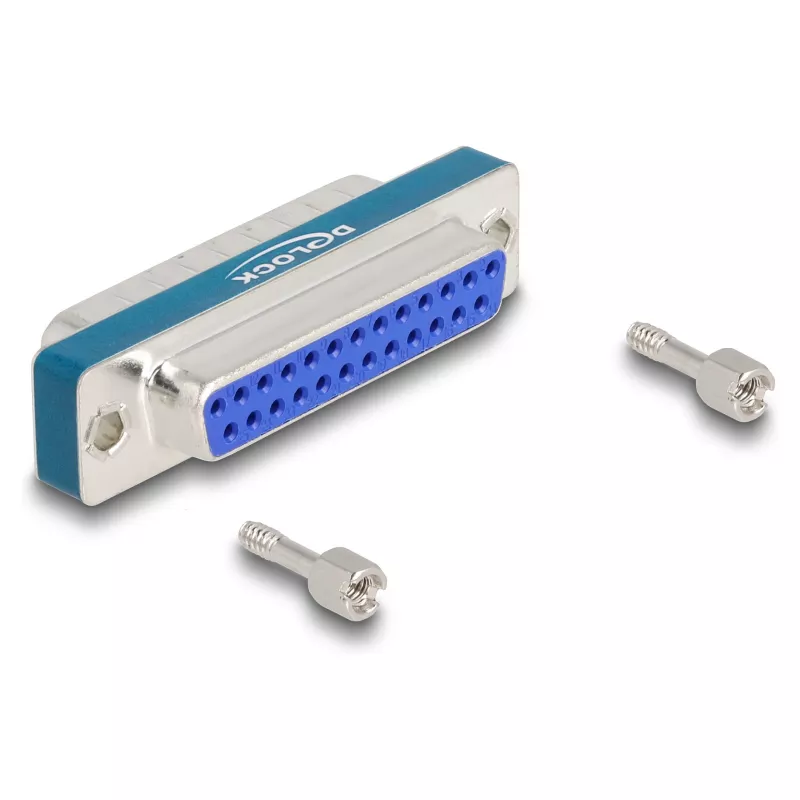

DeLOCK RF/EMI trukdžių slopinimo filtras D-Sub 25 kontaktų kištukas į lizdą žemų dažnių indukcinis

DeLOCK RF/EMI trukdžių slopinimo filtras yra D‑Sub adapteris su 25 kontaktų kištuko į 25 kontaktų lizdą jungtimi, kuriame integruoti žemų dažnių plačiajuosčiai filtrai, skirti sumažinti radijo dažnių ir elektromagnetinius trukdžius. Jis skirtas naudoti D‑Sub sąsajose, siekiant stabilizuoti signalų perdavimą nuosekliuosiuose prievaduose (pavyzdžiui, RS‑232 ir RS‑485), taip pat skaitmeninėse ir analoginėse įvesties / išvesties linijose. Jungtys yra žalvarinės su aukso danga ant kontaktinių paviršių, o adapteris tiekiamas mėlynos ir sidabrinės spalvų.

Privalumai

Adapteryje yra 25 žemų dažnių plačiajuosčiai filtrai, užtikrinantys RF/EMI ekranavimą tiesiai D‑Sub sąsajoje, padedantys išvengti trikdžių ir signalo triukšmo. Linijinė konstrukcija išsaugo kontaktų suderinamumą, kartu pridėdama filtravimą, o padengti žalvariniai kontaktai pagerina ilgaamžiškumą ir elektrinį laidumą.

Tinka

• Nuosekliojo ryšio RS‑232 ir RS‑485 jungtims
• Skaitmeninėms įvesties / išvesties sąsajoms, kuriose reikalingas EMI slopinimas
• Analoginėms įvesties / išvesties linijoms, jautrioms RF triukšmui
• Sritims, kuriose reikalingas 25 kontaktų D‑Sub kištuko į lizdą adapteris

Pagrindinės specifikacijos

• 1 jungtis: D‑Sub 25 kontaktų (kištukas)
• 2 jungtis: D‑Sub 25 kontaktų (lizdas)
• Filtro tipas: žemų dažnių plačiajuostis, 25 integruoti filtrai
• Naudojimas: RF/EMI trukdžių slopinimas D‑Sub sąsajoms
• Kontaktų danga: žalvaris su aukso danga ant kontaktų
• Galimos spalvos: mėlyna, sidabrinė
• Prekės ženklas: DELOCK, MPN: 66549, EAN: 4043619665495

Kaip naudoti

Prijunkite adapterio D‑Sub 25 kontaktų kištuko pusę prie atitinkamo įrenginio lizdo prievado, o lizdo pusę – prie kabelio arba jungiamosios jungties. Užtikrinkite tinkamą mechaninį D‑Sub varžtų priveržimą, kad būtų išlaikytas patikimas kontaktas. Integruoti žemų dažnių filtrai veikia pasyviai ir nereikalauja jokios konfigūracijos ar maitinimo; jie pradeda veikti, kai tik adapteris įmontuojamas į signalo kelią.

Rekomendacijos

Naudokite šį adapterį ten, kur D‑Sub signalo stabilumas yra svarbus ir yra arba įtariami RF/EMI trukdžiai. Prieš montuodami patikrinkite kontaktų išdėstymo suderinamumą ir venkite pernelyg didelio mechaninio poveikio ar korozinių aplinkų, kad išlaikytumėte kontaktų vientisumą.
