DeLOCK PCI Express x1 į 3 x PCIe x1 pakilimo plokštė su 50 cm USB kabeliu

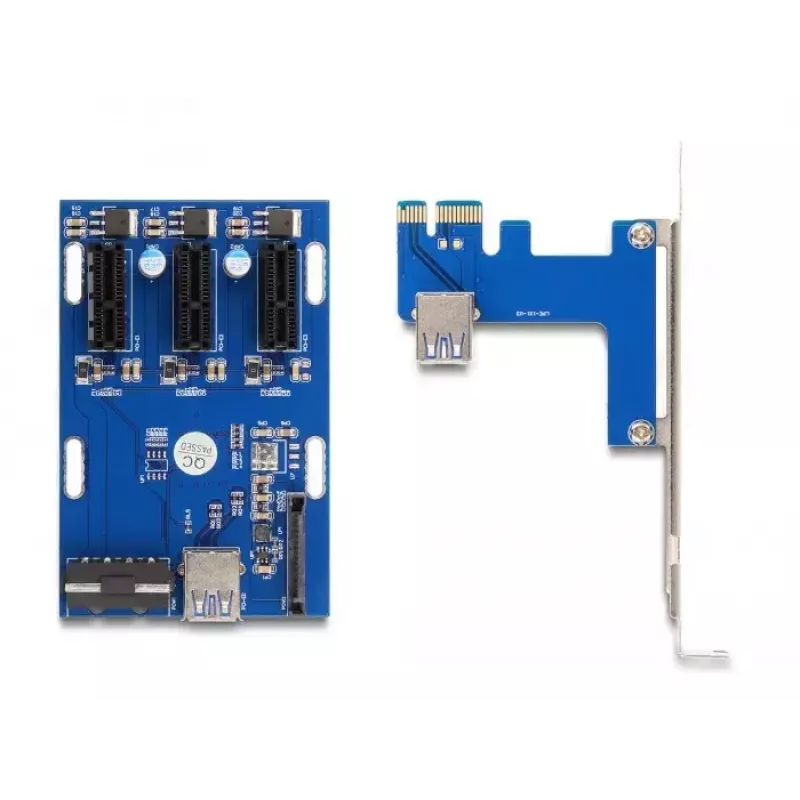

„DeLOCK“ PCI Express pakilimo plokštė įjungiama į pagrindinės plokštės PCIe x1 lizdą ir per fiksuotą 50 cm USB tipo kabelį pateikia tris PCIe x1 jungtis. Pakilimo plokštė naudoja „Asmedia ASM1184e“ mikroschemų rinkinį ir yra skirta PCIe x1 kortelių perkėlimui kompiuterio korpuse, leidžianti prie vieno PCIe x1 lizdo prijungti iki trijų PCIe x1 įrenginių, kad būtų galima lanksčiai įdiegti ir bendrai naudoti skaičiavimo išteklius.

Privalumai

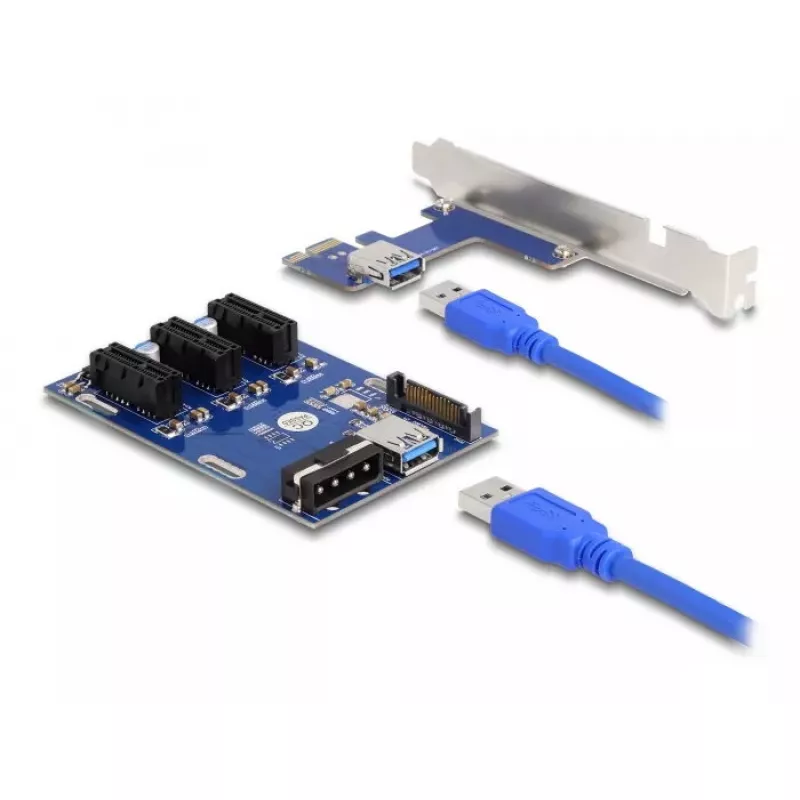

Pakilimo plokštė leidžia išplėsti vieną PCIe x1 lizdą, kad tilptų trys PCIe x1 kortelės, išlaikant kompaktišką formos faktorių (64 × 99 × 15 mm) ir 50 cm kabelį lanksčiam montavimui. Ji palaiko maksimalų duomenų perdavimo greitį maždaug 0,8 Gbit/s ir yra maitinama „Asmedia ASM1184e“ mikroschemų rinkinio. Pakilimo plokštė tinka vidiniam kompiuterio įrengimui ir turi fiksuotą USB 3.0/USB 3.2 Gen 1 kabelį prijungimui.

Tinka

• Kelių mažo pralaidumo PCIe x1 išplėtimo kortelių naudojimui iš vieno PCIe x1 lizdo
• Kriptovaliutų kasimo (mining) konfigūracijoms, kai dėl energijos/vietos priežasčių keli GPU arba PCIe įrenginiai dalijasi vienu lizdu
• Paskirstytų skaičiavimų projektams (pavyzdžiui, „Folding@Home“), kurie agreguoja GPU skaičiavimus keliose kortelėse

Pagrindinės specifikacijos

• Priimančioji sąsaja: PCIe x1
• Išvesties sąsajos: 3 × PCIe x1 per USB 3.2 Gen 1 kabelį

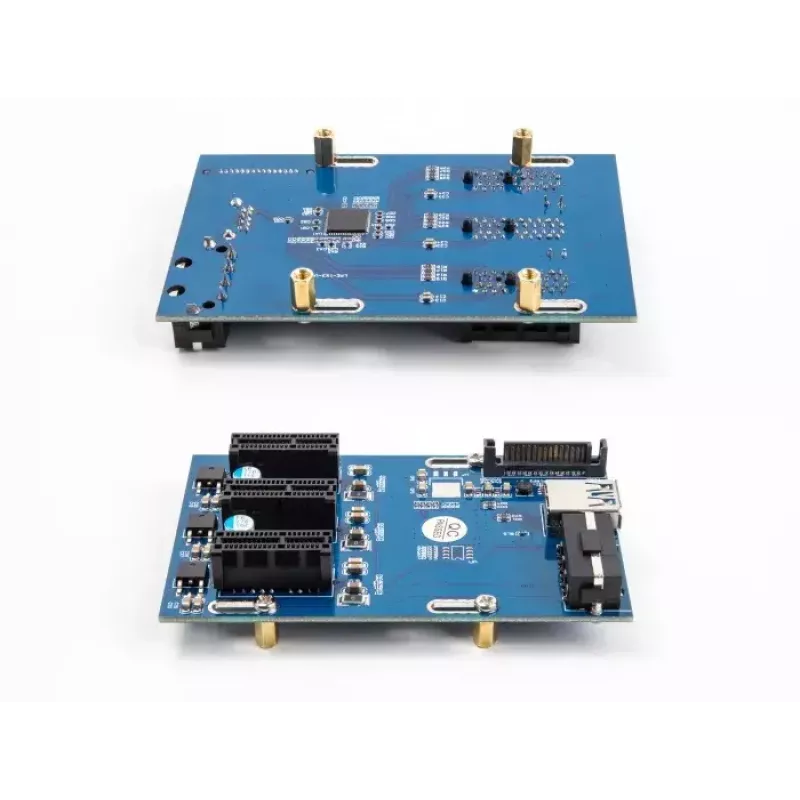

• Mikroschemų rinkinys: Asmedia ASM1184e

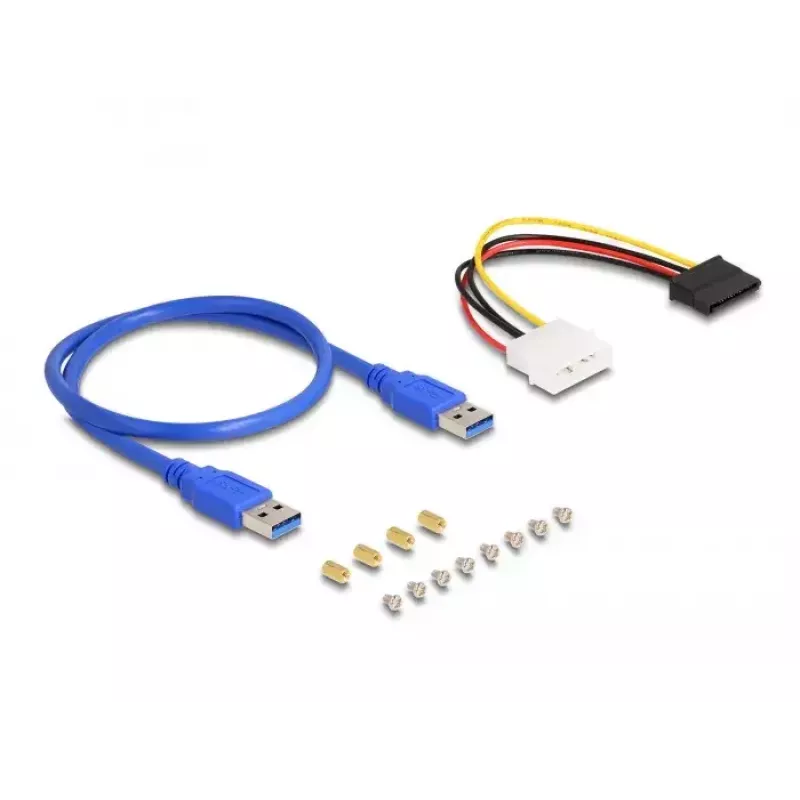

• Kabelio ilgis: 50 cm (fiksuotas USB kabelis, USB signalo neperduoda)
• Tipinis maks. duomenų greitis: 0,8 Gbit/s
• Gaminio matmenys: 64 mm × 99 mm × 15 mm
• Gaminio spalva: Mėlyna

Kaip naudoti

Įkiškite pakilimo plokštę į laisvą pagrindinės plokštės PCIe x1 lizdą ir padėkite mažą spausdintinę plokštę ten, kur reikia korpuso viduje. Prijunkite pateiktą 50 cm USB kabelį tarp pakilimo plokštės ir tikslinių PCIe x1 įrenginių arba išvedžiojimo plokštės, kaip suprojektuota. Įsitikinkite, kad visos PCIe kortelės tinkamai įstatytos į savo jungtis ir kad bet koks reikalingas išorinis maitinimas GPU ar kitoms kortelėms yra prijungtas atskirai. Kabelis yra fiksuotas ir neperduoda USB duomenų signalų standartinėje USB konfigūracijoje, todėl nebandykite jo pakeisti kitu ar ilgesniu USB kabeliu.

Rekomendacijos

Naudokite pakilimo plokštę mažo pralaidumo PCIe x1 įrenginiams arba situacijoms, kai kelios kortelės turi dalytis vienu PCIe x1 lizdu. GPU kasimui arba paskirstytam skaičiavimui patikrinkite visų įdiegtų kortelių maitinimo tiekimą ir aušinimą bei užtikrinkite suderinamumą su pagrindine plokšte ir kasimo ar skaičiavimo programine įranga.
