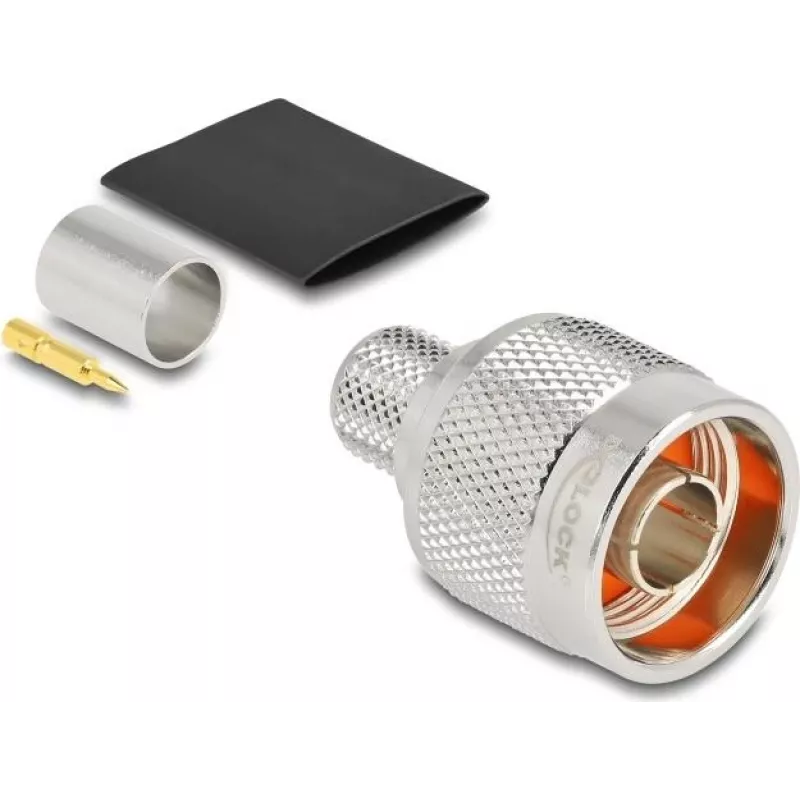

Delock N tipo kištukinis presuojamas jungtis LMR-400 kabeliui su termiškai susitraukiančiu vamzdeliu 91768

RF technikams ir belaidžių tinklų montuotojams, jungiantiems LMR-400 koaksialinį kabelį, reikalinga jungtis, išlaikanti signalo vientisumą. „Delock 91768“ N tipo kištukinė presuojama jungtis sukurta būtent tam – tiksliai apdirbtas 50 omų N tipo kištukas, kuris prie LMR-400 ir lygiaverčių kabelių tvirtinamas patikimu presavimo būdu. Pridėtas termiškai susitraukiantis vamzdelis suteikia įtempimo mažinimą ir apsaugą nuo aplinkos poveikio, todėl ši jungtis tinka tiek vidaus, tiek lauko antenų linijoms.

Pagrindinės specifikacijos

• Jungties tipas: N tipo kištukas (male)
• Montavimo būdas: presavimas
• Varža: 50 omų
• Dažnių diapazonas: nuo nuolatinės srovės iki 11 GHz
• VSWR: ne daugiau kaip 1,2 esant 6 GHz
• Suderinami kabeliai: LMR-400, RG-8, RG-213, RG-214, Belden 9913
• Kabelio skersmuo: apie 10,3 mm
• Korpuso medžiaga: nikeliuotas žalvaris
• Centrinis kontaktas: auksuotas žalvaris
• Izoliatorius: PTFE
• Darbinė temperatūra: nuo -55 °C iki 155 °C
• Pridedami priedai: termiškai susitraukiantis vamzdelis

Kodėl verta rinktis

Mažas VSWR ir auksuoti kontaktai užtikrina minimalius signalo nuostolius ir puikų laidumą. Nikeliuotas žalvarinis korpusas atsparus korozijai, o PTFE izoliatorius išlaiko stabilias charakteristikas plačiame temperatūrų diapazone. Presavimo konstrukcija užtikrina tvirtą, ilgaamžį sujungimą, atsparų vibracijai ir tempimo jėgoms.

Idealūs naudojimo atvejai

• LMR-400 kabelių prijungimas prie korinio ryšio, „Wi-Fi“ ir radijo antenų sistemų
• Mažų nuostolių RF sujungimo kabelių kūrimas telekomunikacijų įrenginiuose
• Koaksialinių linijų taisymas arba prailginimas transliavimo ir mikrobangų ryšio sistemose
• Lauko instaliacijos, kuriose reikalinga apsauga nuo oro sąlygų (su termiškai susitraukiančiu vamzdeliu)

Gera žinoti

Jungtis skirta standartiniams presavimo įrankiams su atitinkamais antgaliais kabeliui ir įvorei. Pridėtą termiškai susitraukiantį vamzdelį reikia užmauti ant kabelio ir jungties sujungimo vietos po presavimo, kad būtų užtikrintas papildomas įtempimo mažinimas ir apsauga nuo drėgmės. Norint pasiekti geriausių rezultatų, laikykitės standartinių LMR-400 kabelio paruošimo matmenų.
