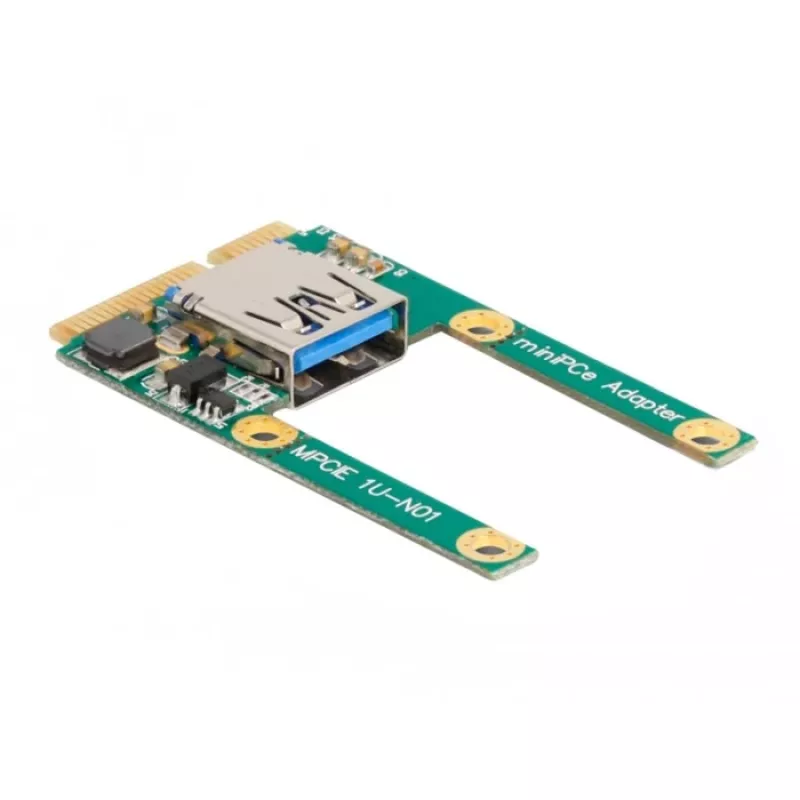

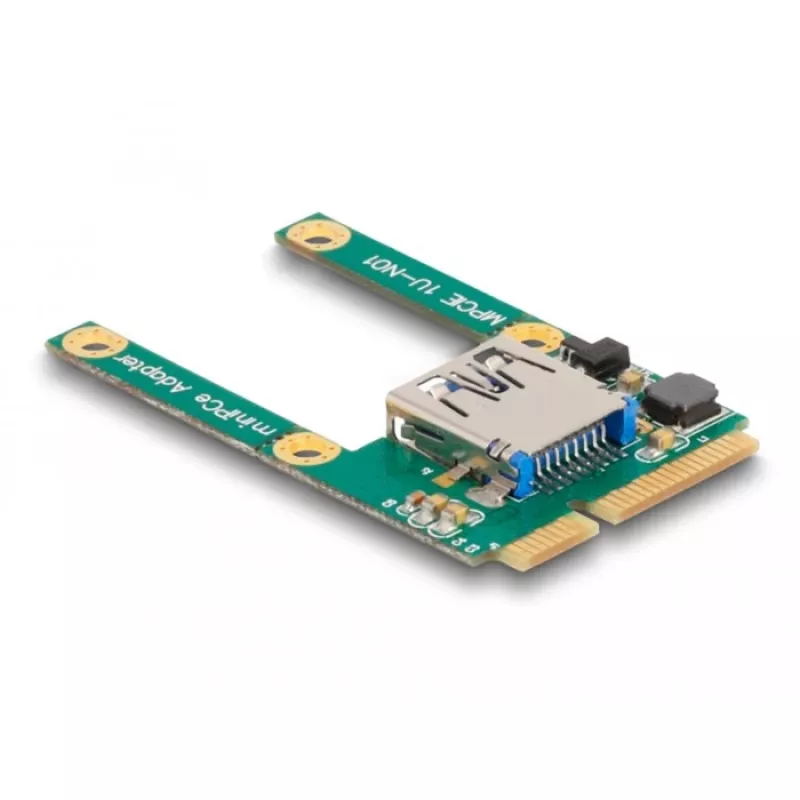

DeLOCK Mini PCIe I/O 1 x USB 2.0 Type-A lizdas pilno dydžio pusės dydžio

Šis Delock Mini PCIe modulis prideda vieną išorinį USB 2.0 Type-A lizdą prie sistemos. Plokštė palaiko tiek pilno dydžio, tiek pusės dydžio Mini PCIe kortelių formatus ir užtikrina standartinę 5 V išvestį su iki 0,5 A srove prijungtiems įrenginiams. Modulis tinka USB periferiniams įrenginiams, pvz., WLAN adapteriams ar USB atmintinėms, prijungti ir siūlo maksimalų duomenų perdavimo greitį iki 0,48 Gbit/s.

Privalumai

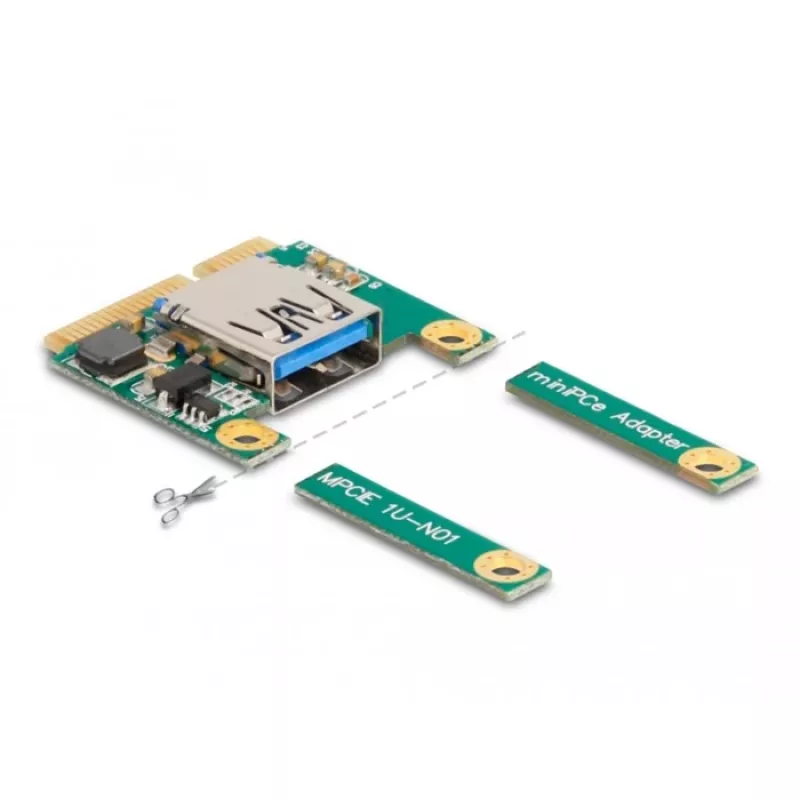

DeLOCK Mini PCIe I/O suteikia kompaktišką būdą išplėsti kompiuterį papildomu USB 2.0 Type-A prievadu, nereikalaujant papildomų kabelių ar išorinių šakotuvų. Jo konstrukcija leidžia konvertuoti tarp pilno ir pusės dydžio pagal pažymėtą pjovimo liniją, o modulis tiekia standartinę USB maitinimo įtampą ir duomenų perdavimo greitį įprastiems periferiniams įrenginiams. Gaminys yra žalios spalvos ir suderinamas su Mini PCIe lizdais.

Tinka

• USB prievado pridėjimui prie stalinio ar įterptinės sistemos su Mini PCIe lizdu
• USB WLAN adapterių prijungimui
• USB atmintinių ar išorinių saugojimo įrenginių prijungimui (USB 2.0 greičiu)
• Mažos formos sistemoms, kuriose reikalingas vidinis išplėtimas

Pagrindinės specifikacijos

• Jungtis: 1 x USB 2.0 Type-A lizdas
• Sąsaja: Mini PCIe (pilno dydžio / galima supjaustyti iki pusės dydžio)
• Maksimalus duomenų perdavimo greitis: 0,48 Gbit/s
• Išėjimo įtampa: 5 V
• Išėjimo srovė: 0,5 A
• Gaminio spalva: Žalia
• Prekės ženklas: DELOCK, MPN: 80039, EAN: 4043619800391

Kaip naudoti

Išjunkite kompiuterinę sistemą ir raskite laisvą Mini PCIe lizdą. Jei reikia, apkirpkite modulį pagal pažymėtą vietą, kad perjungtumėte iš pilno dydžio į pusės dydį prieš įdėdami. Įdėkite modulį į Mini PCIe lizdą ir pritvirtinkite pagal kompiuterinės sistemos mechanines procedūras. Paleidę sistemą, prijunkite USB įrenginius prie išorinės Type-A jungties. Užtikrinkite, kad prijungti įrenginiai neviršytų prievado 0,5 A srovės ribos.

Rekomendacijos

Naudokite šį modulį sistemose su suderinamais Mini PCIe lizdais ir tvarkyklėmis. Įrenginiams, kuriems reikia didesnės galios, naudokite išorinį maitinamą šakotuvą arba specialų vidinį maitinimo sprendimą. Laikykitės antistatinių atsargumo priemonių dirbdami ir vadovaukitės pagrindinės plokštės montavimo instrukcijomis.
