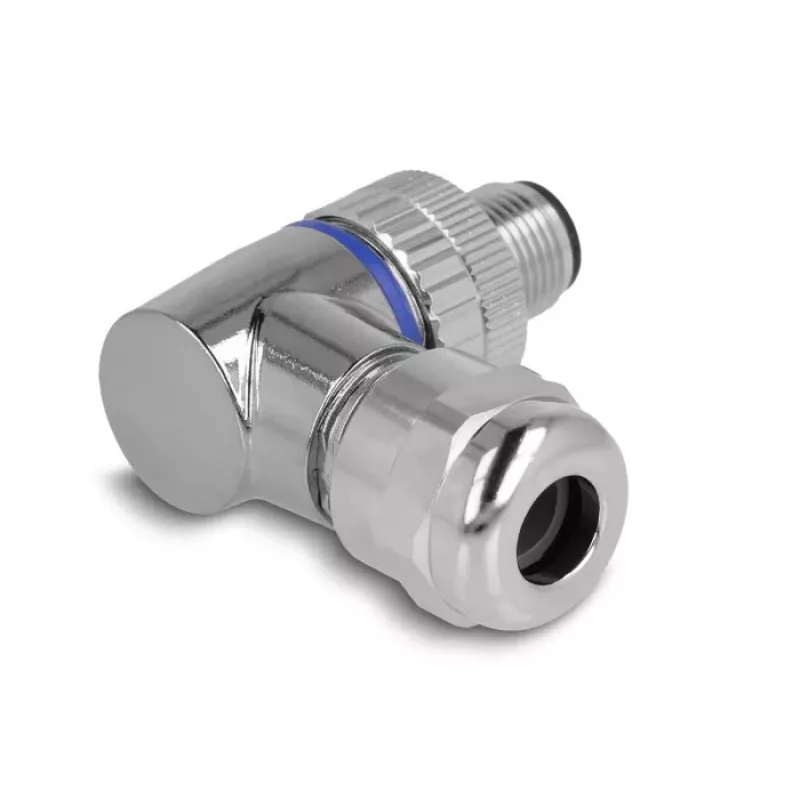

DeLOCK M12 jungtis A-koduota 4 kontaktų kištukas 90° kampuotas metalinis

DeLOCK M12 jungtis A-koduota 4 kontaktų kištukas 90° kampuotas metalinis yra kompaktiška, patikima jungtis, skirta saugiam varžtiniam sujungimui tarp kabelio ir M12 sąsajos. Ji skirta montavimui ir yra stačiu kampu orientuota, kad taupytų vietą įrenginiuose. Jungties korpusas yra metalinis, galimas juodos ir sidabrinės spalvos.

Privalumai

Kampuota M12 konstrukcija leidžia montuoti ankštose vietose, išlaikant patikimą elektrinį kontaktą. Varžtinis gnybtų montavimas supaprastina kabelio prijungimą be užspaudimo įrankių. Metalinė konstrukcija padidina mechaninį patvarumą ir užtikrina stabilų veikimą pramoninėje aplinkoje.

Tinka

• Mašinų valdymo ir automatikos įrangai
• Pramoniniams jutikliams ir vykdikliams su A-koduotomis M12 sąsajomis
• Reikmėms, kuriose reikalingas stačiu kampu sujungiamas M12, taupantis vietą

Pagrindinės specifikacijos

• Kodavimas: A-koduota
• Kontaktai: 4 kontaktų, kištukas
• Orientacija: 90° kampuota

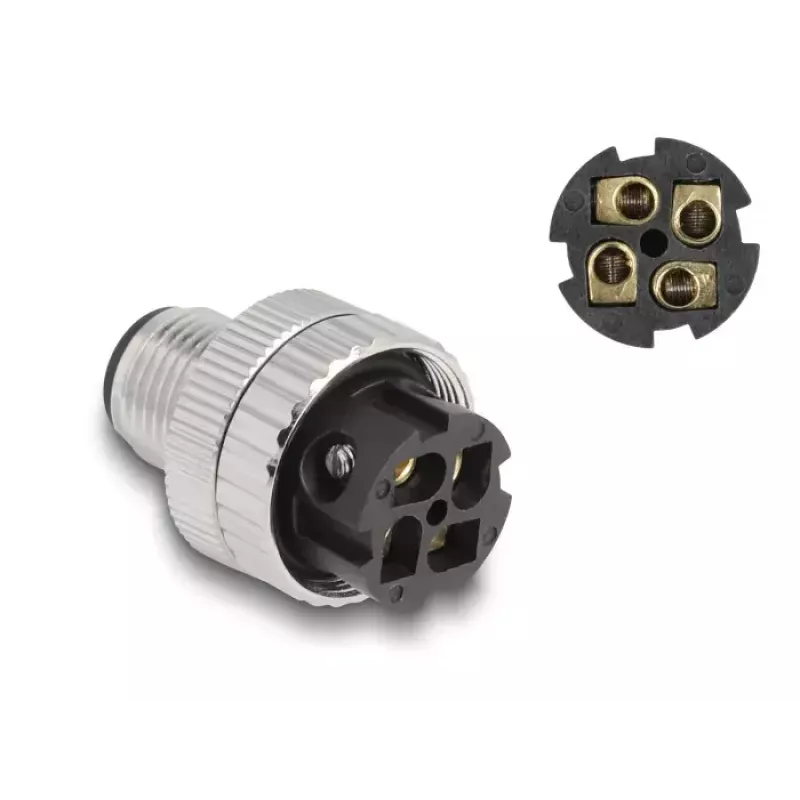

• Montavimas: varžtinis gnybtų sujungimas
• Korpuso medžiaga: metalas
• Matmenys (P×G×A): 44 mm × 41,3 mm × 20 mm
• Spalva: juoda, sidabrinė
• Prekės ženklas: DELOCK, MPN: 60540, EAN: 4043619605408

Kaip naudoti

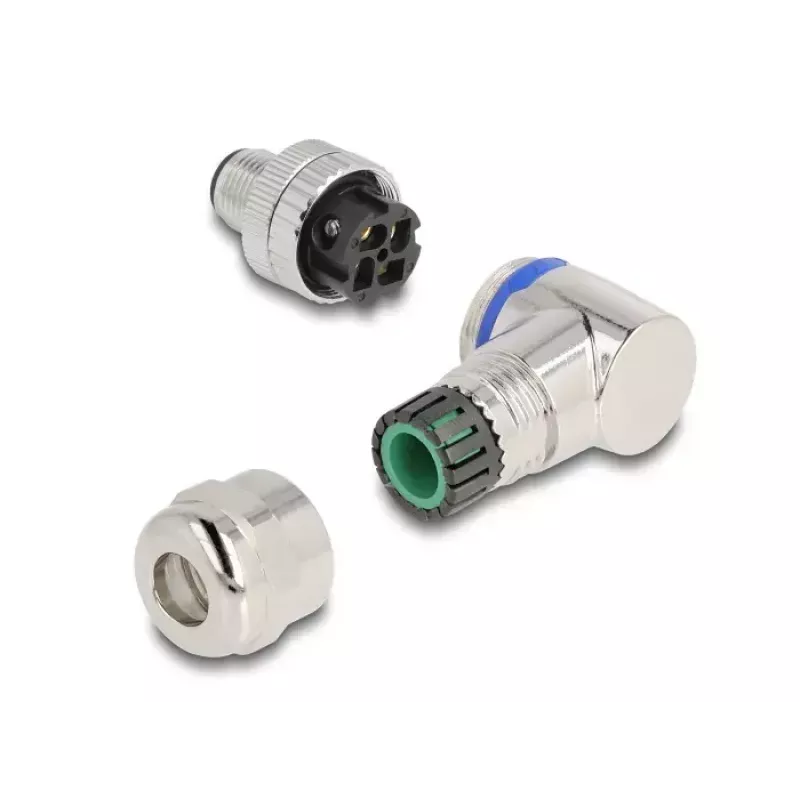

Paruoškite kabelį, nuimdami išorinę izoliaciją, kad atsidengtų laidininkai. Įkiškite kiekvieną laidininką į atitinkamą varžtinį gnybtą ir priveržkite varžtus, kad sujungimas būtų patikimas. Sulygiuokite jungtį su jungiamąja M12 lizdo dalimi 90° kampu ir sukite sriegius, kol ji visiškai įsistatys. Prieš įjungdami sistemą patikrinkite, ar kontaktai tvirti ir korpusas tinkamai pritvirtintas.

Rekomendacijos

Naudokite tinkamą varžtinių gnybtų suveržimo momentą, kad nepažeistumėte laidininkų; laikykitės prijungiamos įrangos montavimo nurodymų. Pasirinkite jungties spalvą ir montavimo orientaciją, atitinkančią turimą montavimo vietą.
