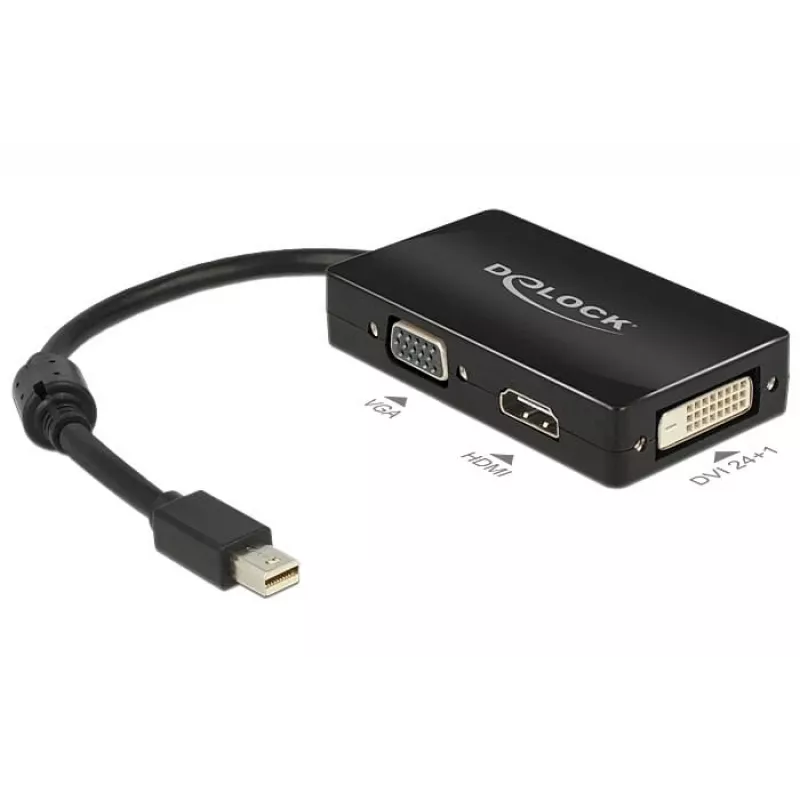

DeLOCK laidas 0,16 m DisplayPort/VGA + HDMI + DVI

Šis Delock Mini DisplayPort adapteris leidžia sistemai su Mini DisplayPort (mDP) išvestimi teikti vieną vaizdo išvestį VGA, HDMI arba DVI formatu. Kompaktiškas 0,16 m laidas sujungia 20 kontaktų Mini DisplayPort kištuką su trimis lizdais (VGA 15 kontaktų, HDMI-A 19 kontaktų ir DVI-D vienos jungties 24+1) ir yra skirtas prijungti įrenginius, tokius kaip televizoriai, projektoriai ir monitoriai. Vienu metu gali būti aktyvi tik viena iš trijų išvesčių.

Privalumai

Adapteris palaiko Mini DisplayPort 1.1a ir High Speed HDMI specifikacijas bei naudoja PS8312 ir PTN3392 mikroschemas. Tai pasyvus lygio keitiklis, skirtas grafikos išvestims, įgyvendinančioms DP++ (dvejopos veiksenos DisplayPort), nereikalaujantis tvarkyklių diegimo ir nepriklausomas nuo OS. Laidas trumpas (apie 16 cm be jungties), sunaudoja apie 100 mW, turi vieną ferito šerdį ir yra juodos spalvos.

Tinka

• Nešiojamąjį kompiuterį arba stacionarų kompiuterį su Mini DisplayPort DP++ išvestimi prijungti prie VGA monitoriaus
• Prijungti prie HDMI ekranų arba HDTV
• Prijungti prie DVI-D vienos jungties monitorių arba projektorių

Pagrindinės specifikacijos

• 1 jungtis: Mini DisplayPort 20 kontaktų kištukas
• 2 jungtis: VGA 15 kontaktų lizdas, HDMI-A 19 kontaktų lizdas, DVI-D (vienos jungties) 24+1 lizdas
• Mikroschema: PS8312, PTN3392
• Standartai: Mini DisplayPort 1.1a, High Speed HDMI
• Maksimali palaikoma skiriamoji geba: iki 1920 x 1200 arba 1080p @ 60 Hz (priklauso nuo sistemos ir įrenginio)
• Pasyvus keitiklis; reikalauja DP++ (dvejopos veiksenos DisplayPort) šaltinyje
• Laido ilgis: apie 0,16 m (16 cm) be jungties
• Energijos suvartojimas: apie 100 mW
• Turi vieną ferito šerdį
• Spalva: juoda

Kaip naudoti

Prijunkite Mini DisplayPort kištuką prie šaltinio įrenginio Mini DisplayPort/DisplayPort išvesties, kuri palaiko DP++. Tada prijunkite norimą ekrano kabelį prie atitinkamo adapterio lizdo (VGA, HDMI arba DVI-D). Vienu metu galima naudoti tik vieną ekrano išvestį; jei reikia, perjunkite prijungtą ekraną prie aktyvaus prievado, atjungdami ir vėl prijungdami prie kitos išvesties. Tvarkyklių nereikia; operacinė sistema turėtų automatiškai aptikti prijungtą ekraną.

Rekomendacijos

Šį pasyvų adapterį naudokite tik su grafikos išvestimis, kurios aiškiai palaiko DP++ (dvejopos veiksenos DisplayPort). Jei reikia didesnės nei 1920 x 1200 skiriamosios gebos arba aktyvių kelių monitorių konfigūracijų, apsvarstykite aktyvų adapterį arba kitokį sprendimą, palaikantį didesnį pralaidumą arba kelias vienalaikes išvestis.
