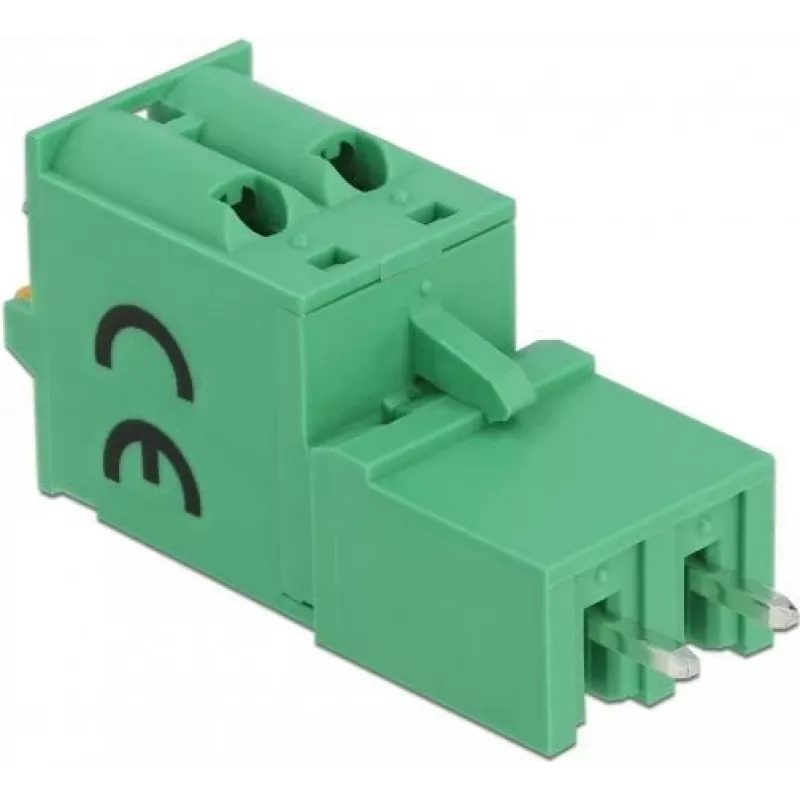

Delock gnybtų blokų rinkinys PCB plokštei, 2 kontaktų, 5,08 mm žingsnio, vertikalus 66500

Statant ar taisant elektroniką, laidų prijungimas prie spausdintinės plokštės dažnai reikalauja patikimo, daugkartinio naudojimo sujungimo taško. Šis Delock gnybtų blokų rinkinys suteikia saugią varžtinę gnybtų sąsają 2 kontaktų jungtims su 5,08 mm žingsniu, montuojamą vertikaliai, kad būtų taupoma plokštės vieta.

Kam skirta

Idealiai tinka elektronikos mėgėjams, prototipų kūrimui, pramoniniams valdymo skydams ir PCB surinkimui, kur reikalingas nuimamas laidų sujungimas.

Pagrindinės savybės

• 2 kontaktų gnybtų blokas su 5,08 mm žingsniu

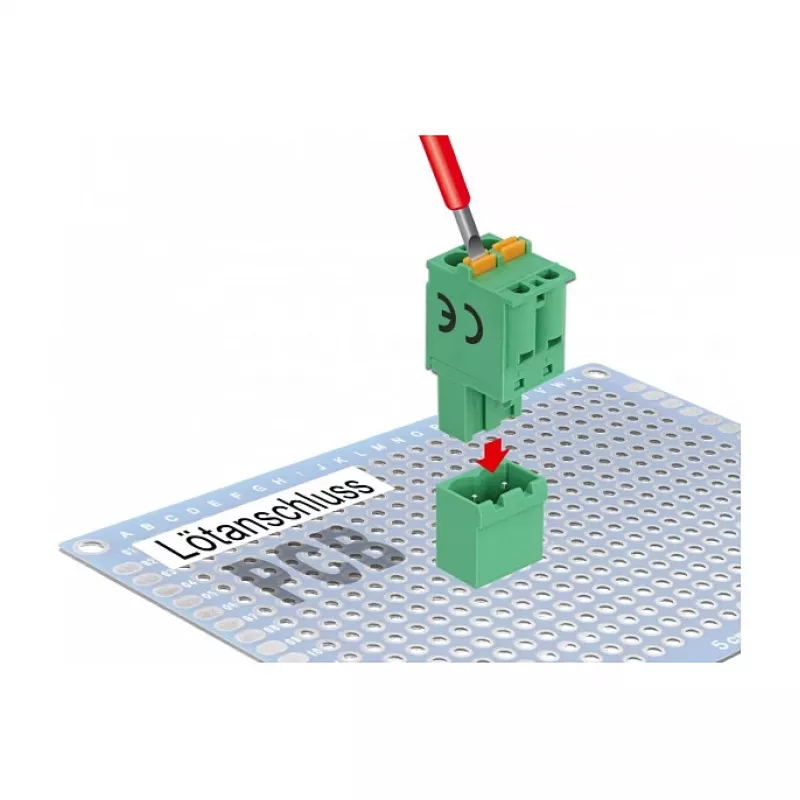

• Vertikali orientacija, skirta montuoti per skyles PCB plokštėje
• Varžtinė gnybtų jungtis priima laidus nuo 28 iki 12 AWG (0,08–3,3 mm²)
• Nominali įtampa 300 V, srovė 10 A
• Korpusas pagamintas iš poliamido 66 (PA66), atitinka UL 94V-0 degumo klasę
• Kontaktai – žalvaris, alavuotas; varžtai – plienas, cinkuotas
• Darbinės temperatūros diapazonas: nuo -40 °C iki 105 °C
• Rinkinyje yra 10 vienetų

Specifikacijos

• Jungties tipas: gnybtų blokas
• Kontaktų skaičius: 2
• Žingsnis: 5,08 mm
• Montavimo orientacija: vertikali
• Montavimo tipas: per skyles PCB plokštėje
• Prijungimo būdas: varžtiniai gnybtai
• Nominali įtampa: 300 V
• Nominali srovė: 10 A
• Laido skersmuo: 28–12 AWG (0,08–3,3 mm²)
• Korpuso medžiaga: poliamidas 66 (PA66)
• Kontaktų medžiaga: žalvaris, alavuotas
• Varžtų medžiaga: plienas, cinkuotas
• Izoliacijos varža: 500 MΩ esant 500 V DC
• Atsparumas įtampai: AC 2000 V 1 minutę
• Varžto sukimo momentas: 0,5 Nm
• Degumo klasė: UL 94V-0
• Spalva: žalia
• Kiekis rinkinyje: 10 vienetų

Patarimai

Įsitikinkite, kad PCB plokštės skylės atitinka 5,08 mm žingsnį. Naudokite tinkamo sukimo momento atsuktuvą, kad nepažeistumėte gnybtų. Jei naudojama didesnė srovė, patikrinkite, ar laido skersmuo tinkamas.
