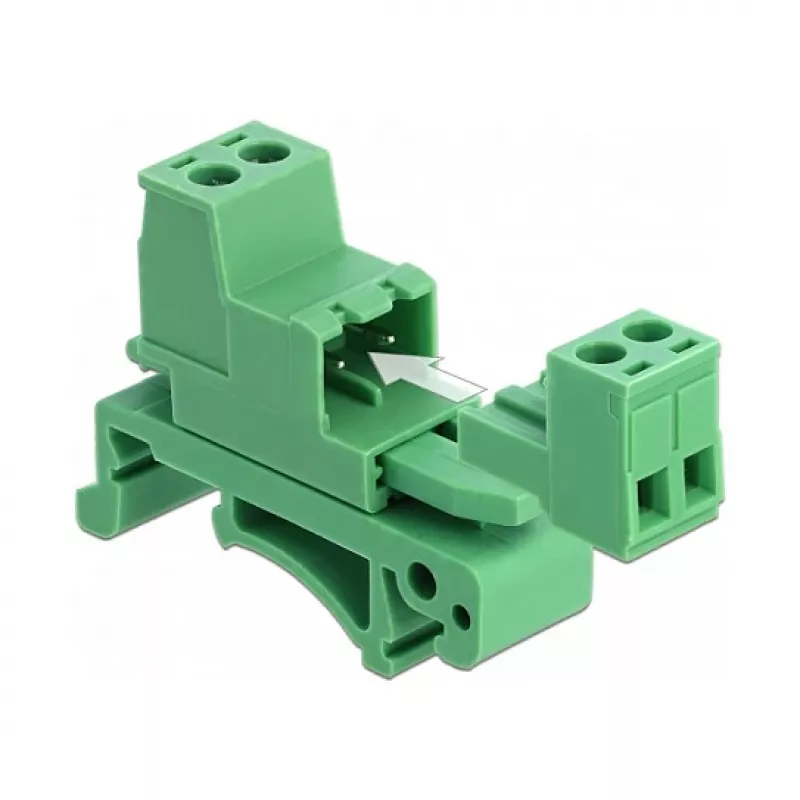

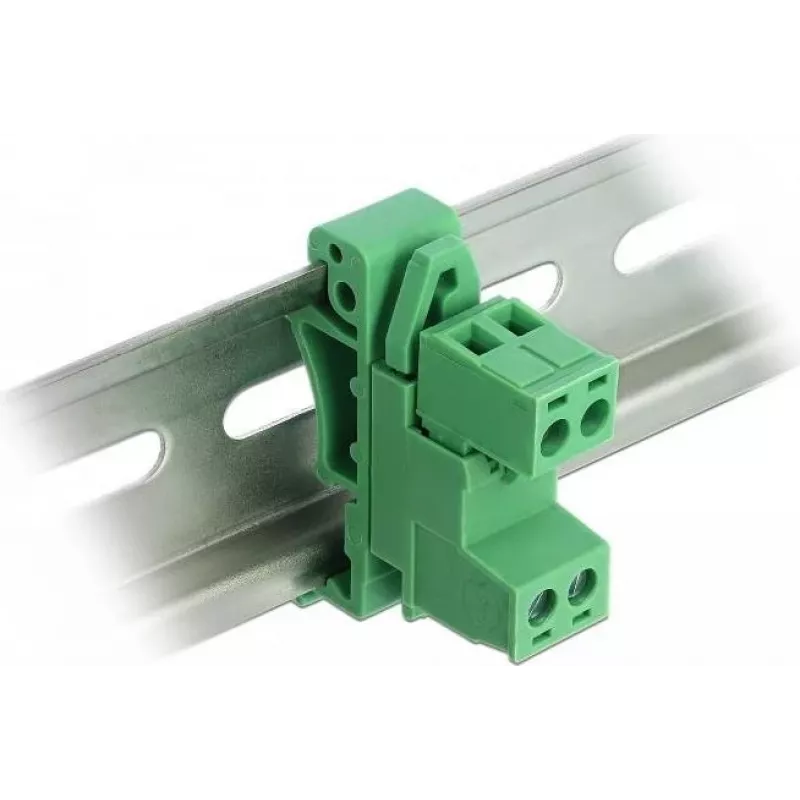

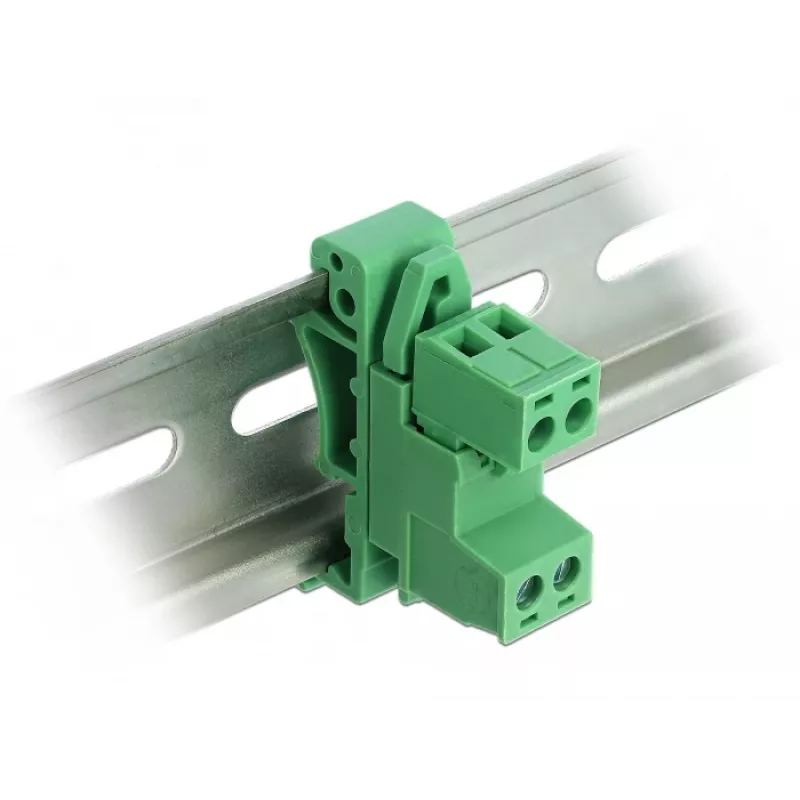

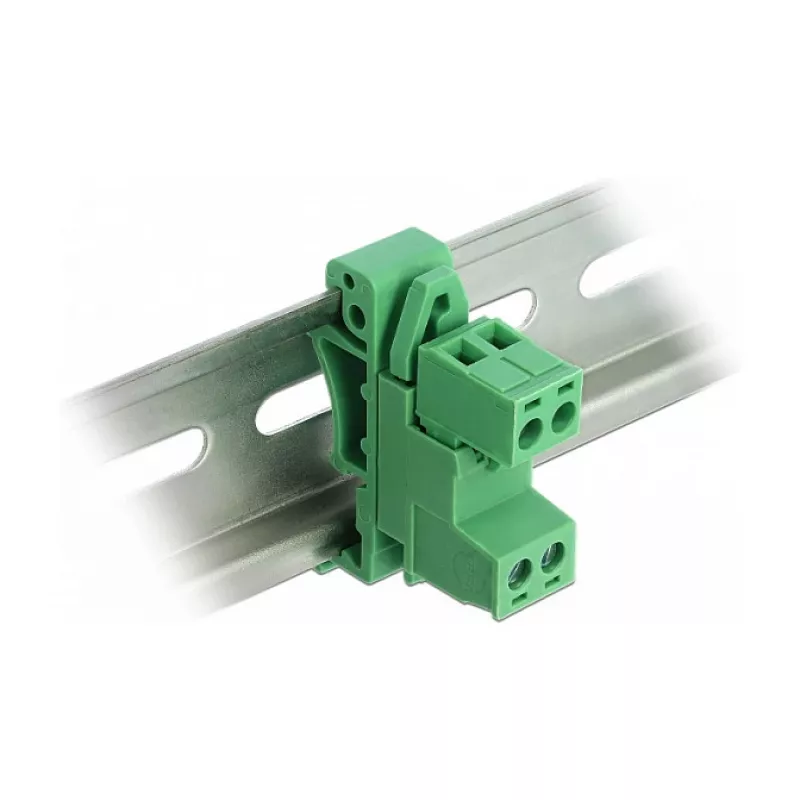

DELOCK gnybtų blokų rinkinys DIN bėgiui, 2 kontaktų, 5,08 mm žingsnis, kampuotas

DELOCK 66078 gnybtų blokų rinkinys užtikrina patikimą varžtinį dviejų laidininkų sujungimą su 5,08 mm žingsniu, skirtą montuoti ant DIN bėgio. Dėl kampuotos orientacijos lengviau atlikti laidų sujungimą ankštose vietose, o žalias poliamido korpusas atitinka UL 94 V0 degumo reikalavimus.

Pagrindiniai privalumai

• 2 kontaktai, 5,08 mm žingsnis, varžtinis sujungimas
• Nominali srovė 12 A, nominali įtampa 320 V (IEC)
• Priima vienagyslius arba daugiagyslius laidininkus 0,2–2,5 mm² (24–12 AWG)
• Darbinė temperatūra nuo -40 °C iki 100 °C

Kasdienis naudojimas

Varžtiniai gnybtai su M3 sriegiu ir 7 mm nuėmimo ilgiu užtikrina patikimą, vibracijai atsparų sujungimą. Blokas skirtas laisvai pakabinamai (kabelio) jungčiai ir montuojamas ant standartinių DIN bėgių.

Visos specifikacijos

• Gaminio tipas: PCB jungties kištukas
• Serija: MSTB 2,5
• Kontaktų skaičius: 2
• Žingsnis: 5,08 mm
• Sujungimo būdas: varžtinis sujungimas
• Nominali srovė (IEC): 12 A
• Nominali įtampa (IEC, III/2): 320 V
• Nominali impulsinė įtampa (III/2): 4 kV
• Nominalus skerspjūvis: 2,5 mm²
• Laidininko skerspjūvis, vienagyslis: 0,2–2,5 mm²
• Laidininko skerspjūvis, daugiagyslis: 0,2–2,5 mm²
• Laidininko skerspjūvis AWG: 24–12
• Nuėmimo ilgis: 7 mm
• Varžto sriegis: M3
• Izoliacinė medžiaga: PA (poliamidas)
• Spalva: žalia
• Degumo klasė (UL 94): V0
• Montavimo tipas: laisvas pakabinimas (kabelio jungtis)
• Darbinė temperatūra: nuo -40 °C iki 100 °C

Baigiamoji pastaba

Kompaktiškas, kampuotas gnybtų blokas DIN bėgio taikymams, kur erdvė ribota ir reikalingi patikimi varžtiniai sujungimai.
