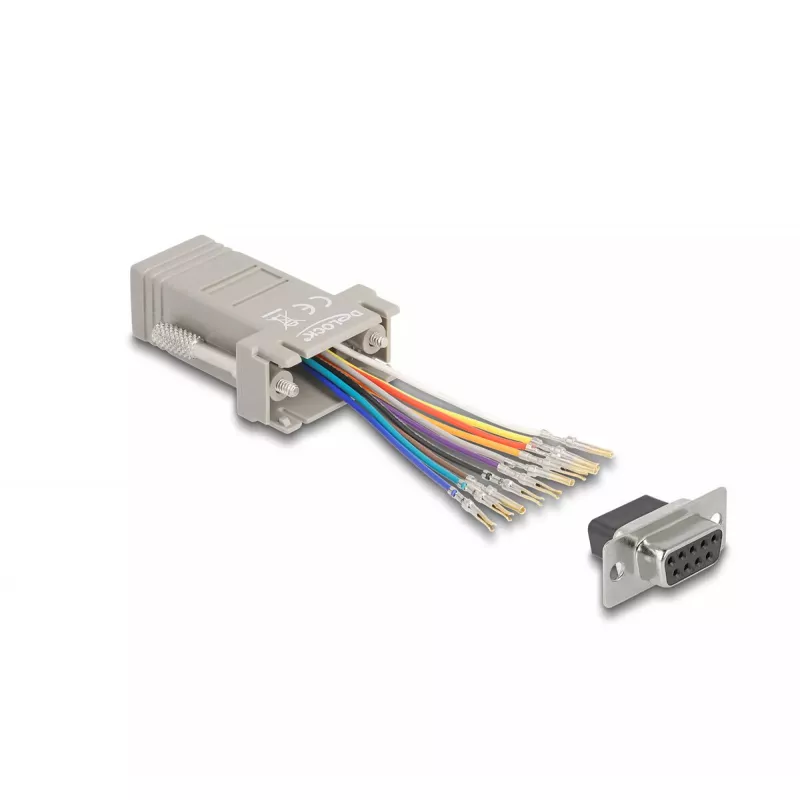

DeLOCK D-Sub 9 kontaktų (moteriška) į RJ50 (moteriška) surinkimo rinkinys, pilkas

Šis Delock adapteris praplečia nuosekliąją sąsają naudojant pasirinktinį Cat.5 / 5e / 6 kabelį. Surinkimo rinkinį sudaro D-Sub 9 kontaktų moteriška sąsaja ir RJ50 moteriška jungtis, leidžianti atlikti pasirinktinį kontaktų priskyrimą įstatant kiekvieną kabelio laidininką į norimą RJ50 jungties angą ir užfiksuojant korpuse. Gaminys tiekiamas pilkos spalvos ir skirtas sukurti patikimą modulinį ryšį tarp įrangos su D-Sub 9 kontaktų prievadu ir įrenginių arba kabelių, naudojančių RJ50 užbaigimą.

Privalumai

DeLOCK surinkimo rinkinys siūlo lankstų sprendimą, skirtą pritaikyti D-Sub 9 kontaktų sąsają prie RJ50 jungties naudojant standartinį Cat.5 / 5e / 6 kabelį. Surinkimo metu galima atlikti individualų kontaktų priskyrimą, taip sudarant sąlygas pasirinktinėms laidų schemoms. Užrakinamas korpusas užtvirtina laidininkų kontaktus, kai jie įstatyti, o pilka spalva suteikia neutralią išvaizdą instaliacijose.

Tinka

• Nuosekliojo (D-Sub 9) ryšio prailginimui arba perkėlimui per Cat.5 / 5e / 6 kabelį
• Pasirinktiniam kontaktų priskyrimui tarp D-Sub 9 ir RJ50 užbaigimų
• Pramoniniams arba laboratoriniams įrenginiams, kuriems reikalingi moduliniai nuoseklieji kabeliai

Pagrindinės specifikacijos

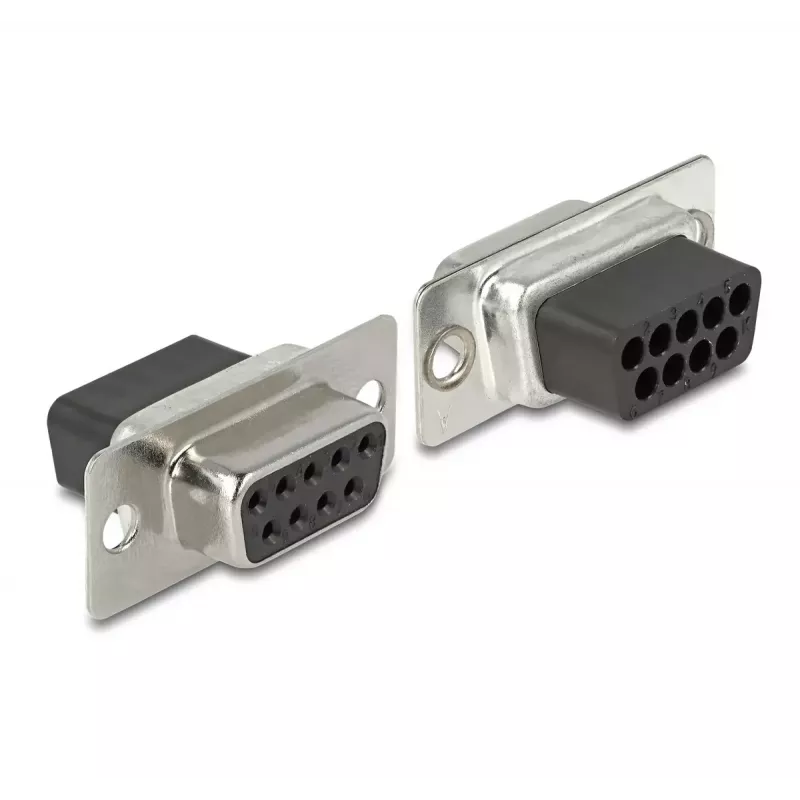

• 1 jungtis: D-Sub 9 kontaktų (moteriška)
• 2 jungtis: RJ-50 (moteriška)
• Suderinamas kabelis: Cat.5 / Cat.5e / Cat.6 (pasirinktinis, neįeina)
• Gaminio spalva: Pilka
• Prekės ženklas: DELOCK
• MPN: 66472
• EAN: 4043619664726

Kaip naudoti

Nuimkite Cat.5 / 5e / 6 kabelio izoliaciją, kad atidengtumėte atskirus laidininkus. Įstatykite kiekvieną laidininką į pasirinktą RJ50 jungties angą pagal reikiamą kontaktų schemą. Įsitikinkite, kad kiekvienas laidas yra visiškai įkištas, ir įjunkite užrakinimo mechanizmą, kad kontaktai būtų užfiksuoti korpuse. Galiausiai prijunkite D-Sub 9 moteriškąją pusę prie įrenginio vyriškojo D-Sub prievado ir nutieskite Cat kabelį iki nuotolinio RJ50 užbaigimo arba adapterio.

Rekomendacijos

Prieš įjungdami prijungtą įrangą, patikrinkite kontaktų priskyrimą ir signalų lygius. Naudokite ekranuotą kabelį arba įžeminimą ten, kur to reikalauja jūsų instaliacija, kad sumažintumėte trukdžius. Neviršykite numatytos mechaninės surinktos jungties apkrovos.
