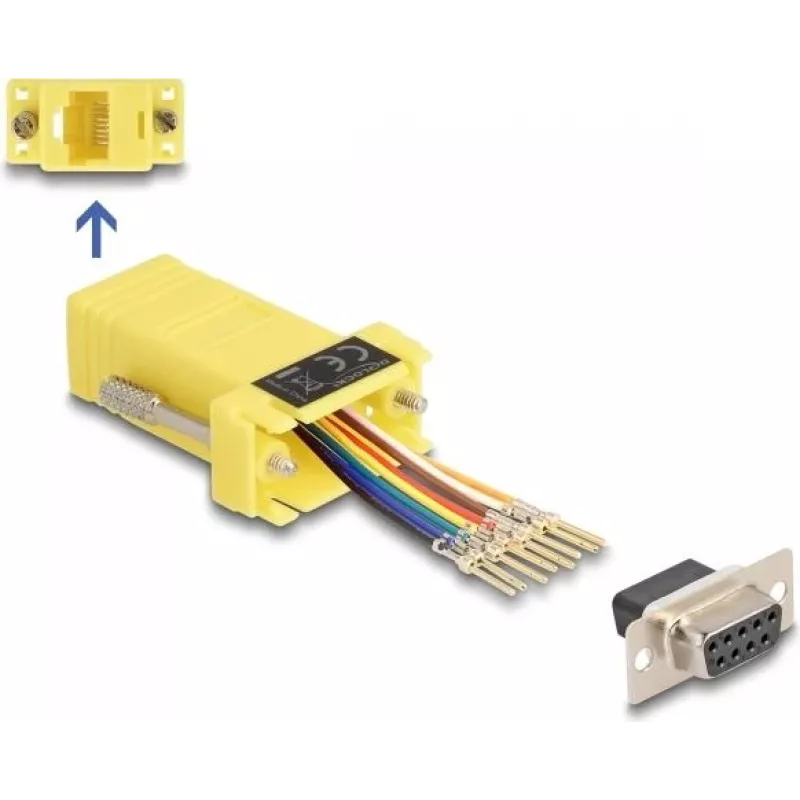

DeLOCK D-Sub 9 kontaktų lizdas – RJ45 lizdas surinkimo rinkinys geltonas VGA RJ-45

DeLOCK D-Sub 9 kontaktų lizdo – RJ45 lizdo surinkimo rinkinys (geltonas) leidžia prailginti nuosekliąją sąsają naudojant Cat.5 / 5e / 6 kabelį. Rinkinį sudaro D-Sub 9 kontaktų lizdo jungtis, sujungta su RJ45 lizdu, ir jis leidžia individualiai priskirti kontaktus, įkišant kabelio laidus į norimas jungties angas ir užfiksuojant juos korpuse. Kompaktiški matmenys tinka įrengimui ribotoje erdvėje.

Privalumai

Šis surinkimo rinkinys leidžia lanksčiai sujungti D-Sub 9 sąsają standartiniu tinklo kabeliu, palaiko individualų kontaktų priskyrimą ir nereikalauja litavimo. RJ45–D-Sub sprendimas yra kompaktiškas (34 mm × 50 mm × 16 mm) ir tiekiamas matomame geltoname korpuse, kad būtų lengva atpažinti.

Tinka

• RS-232 ar kitų nuosekliųjų jungčių prailginimui Cat5 / Cat5e / Cat6 kabeliu
• Individualiam kontaktų išdėstymui tarp D-Sub 9 ir RJ45
• Įrengimui ribotoje erdvėje, kur reikalingas kompaktiškas adapteris

Pagrindinės specifikacijos

• Prekės ženklas: DELOCK
• Modelis / MPN: 67107
• EAN: 4043619671076
• Jungtis A: D-Sub 9 kontaktų lizdas
• Jungtis B: RJ45 lizdas
• Spalva: Geltona
• Matmenys (P × G × A): 34 × 50 × 16 mm
• Kabelių tipai: Cat.5 / Cat.5e / Cat.6 (pasirinktinai)

Kaip naudoti

Paruoškite Cat5 / Cat5e / Cat6 kabelį, nuimdami išorinį apvalkalą ir atskirdami atskirus laidininkus. Įkiškite kiekvieną laidininką į norimą RJ45 surinkimo angą pagal pageidaujamą kontaktų priskyrimą. Kai visi laidai bus vietoje, įspauskite juos į korpusą, kol užsifiksuos. Prijunkite D-Sub 9 kontaktų lizdą prie tikslinio įrenginio ir prijunkite RJ45 kabelį prie atitinkamo RJ45 lizdo.

Rekomendacijos

Prieš sujungdami laidus patikrinkite numatytą kontaktų išdėstymą ir signalų lygius (pavyzdžiui, RS-232 įtampos lygius). Naudokite vytos poros Cat5/5e/6 kabelį patikimam signalo perdavimui ir, kiek praktiškai įmanoma, trumpinkite kabelių ilgį, kad sumažintumėte trikdžius.
