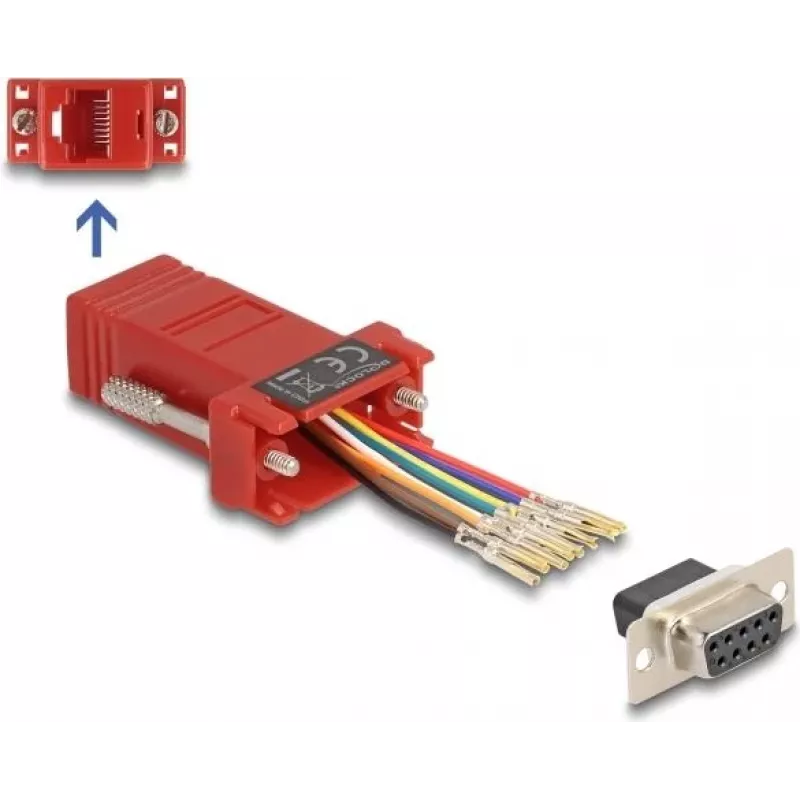

DeLOCK D-Sub 9 kontaktų lizdas į RJ45 lizdą surinkimo rinkinys raudonas VGA RJ-45

DeLOCK D-Sub 9 kontaktų lizdas į RJ45 lizdą surinkimo rinkinys (raudonas) konvertuoja D-Sub 9 kontaktų lizdo VGA sąsają į RJ45 lizdo jungtį, leidžiant nuosekliąją sąsają pratęsti standartiniu Cat.5 / 5e / 6 kabeliu. Kompaktiškas surinkimo rinkinys (34 × 50 × 16 mm) skirtas pasirinktiniam kontaktų priskyrimui, įkišant kabelio laidininkus į norimas jungties angas ir užfiksuojant juos korpuse.

Privalumai

Šis surinkimo rinkinys suteikia lankstų kontaktų priskyrimą nuosekliesiems ryšiams naudojant įprastą eterneto kabelį, palaiko lengvą surinkimą be litavimo, fiksuojant atskirus laidus jungties korpuse, ir siūlo vietą taupantį sprendimą adaptuoti D-Sub 9 lizdo VGA pagrindinio įrenginio sąsają prie RJ45 lizdo išvesties. Raudonas korpusas padeda vizualiai atpažinti.

Tinka

• Nuosekliųjų ar su VGA susijusių signalų pratęsimui Cat.5 / 5e / 6 kabeliu
• Pasirinktiniam laidų sujungimui ir vietiniam surinkimui, kai reikalingi konkretūs kontaktų išdėstymai
• Pramoninėms ar AV instaliacijoms, kurioms reikia kompaktiškų adapterių sprendimų

Pagrindinės specifikacijos

• Prekės ženklas: DELOCK
• Modelis / MPN: 67106
• EAN: 4043619671069
• Jungtis A: D-Sub 9 kontaktų lizdas (VGA pagrindinio įrenginio sąsaja)
• Jungtis B: RJ45 lizdas (surinkimo tipo)
• Matmenys (P×G×A): 34 × 50 × 16 mm
• Suderinamas kabelis: Cat.5 / 5e / 6

Kaip naudoti

Atidarykite surinkimo korpusą, įkiškite nuizoliuotus Cat.5 / 5e / 6 kabelio laidininkus į atitinkamas RJ45 surinkimo angas pagal reikiamą kontaktų išdėstymą ir užfiksuokite kiekvieną laidą korpuse. Vėl surinkite korpusą ir prijunkite D-Sub 9 lizdą prie VGA pagrindinio įrenginio, o RJ45 lizdas priima eterneto tipo kabelį. Prieš pilną įdiegimą patikrinkite kontaktų priskyrimą ir signalo vientisumą.

Rekomendacijos

Naudokite kokybišką Cat.5 / 5e / 6 kabelį ir užtikrinkite patikimą įtempimo sumažinimą, kad jungtys būtų patikimos. Patikrinkite pasirinktinį kontaktų išdėstymą multimetru ir laikykitės įrangos gamintojo signalo ir įžeminimo reikalavimų adaptuodami VGA ar nuosekliąsias sąsajas.
