DeLOCK D-Sub 9 kontaktų kištukinis adapteris į gnybtų bloką, skirtą DIN bėgiui. Plotis 51 mm, gylis 58 mm, aukštis 30 mm

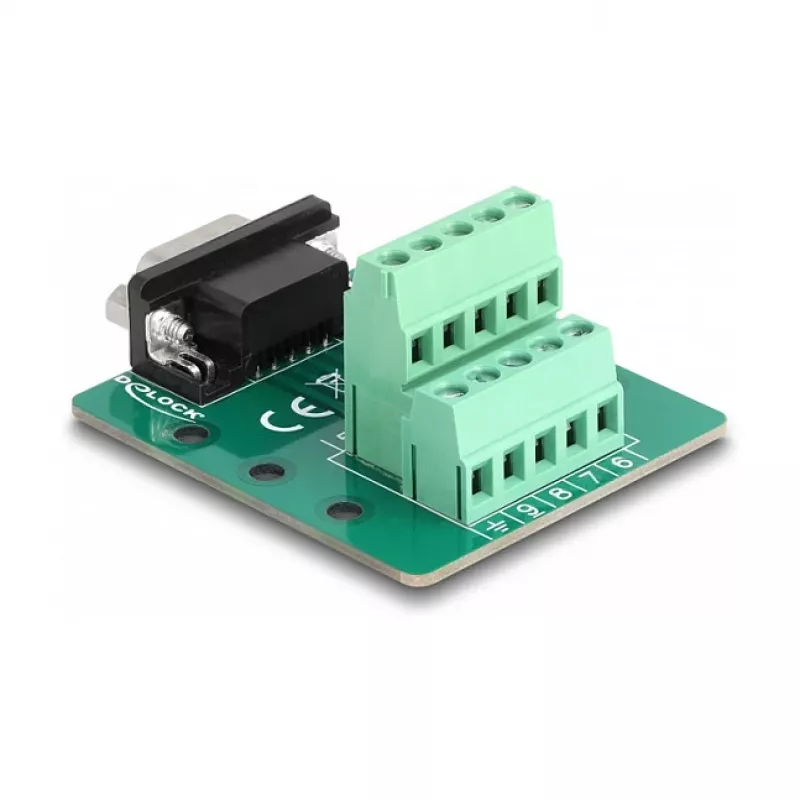

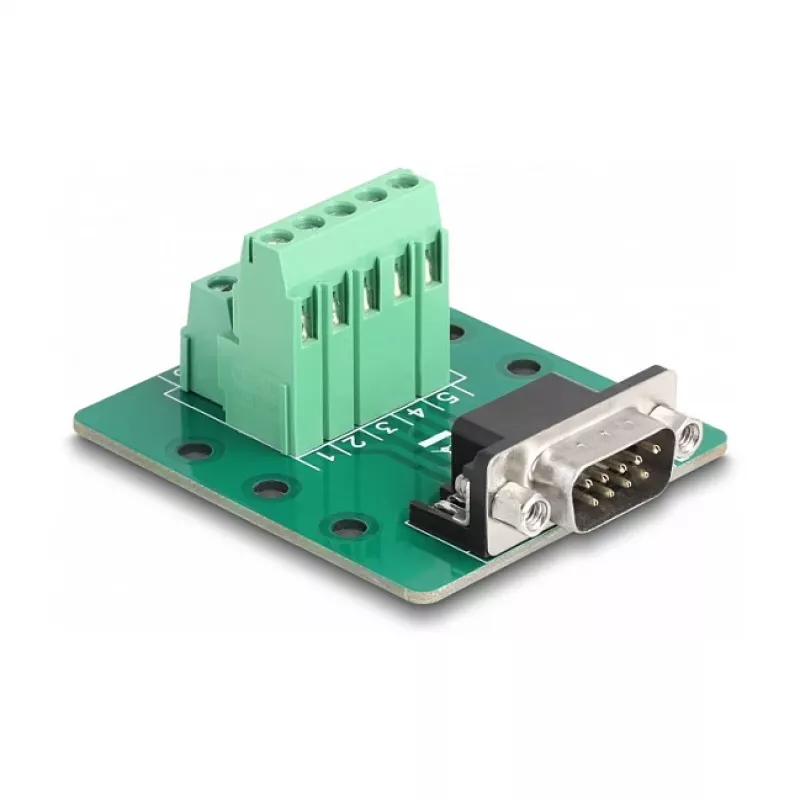

„DeLOCK“ D-Sub 9 kontaktų kištukinis adapteris į gnybtų bloką yra adapteris, paverčiantis D-Sub 9 kištukinę jungtį į nuimamą gnybtų bloką, skirtą laidų su nuplautomis galūnėmis prijungimui. Jis sukurtas montuoti ant DIN bėgių ir turi kompaktišką žalios spalvos korpusą, kurio matmenys 51 mm (plotis) × 58 mm (gylis) × 30 mm (aukštis).

Privalumai

Adapteris užtikrina saugų, litavimo nereikalaujantį ryšį tarp D-Sub 9 signalų ir atskirų vytų ar viengyslių laidų. Jo tvirtinimo ant DIN bėgio spaustukai yra komplekte, kad būtų lengva montuoti ant 15 mm arba 35 mm bėgių. Kompaktiška forma taupo skydo vietą, o žalias korpusas suteikia vizualinį atpažinimą.

Tinka

• D-Sub 9 signalų linijų prijungimui prie lauko laidų
• Pramoninėms valdymo spintoms ir automatikos įrangai
• Prototipų kūrimui ir bandymų stendams, kur reikalingos nuimamos laidų galūnės
• Aplinkoms, kuriose reikalingas montavimas ant DIN bėgio (15 mm arba 35 mm)

Pagrindinės specifikacijos

• Jungties tipas: D-Sub 9 kontaktų kištukinis į gnybtų bloką

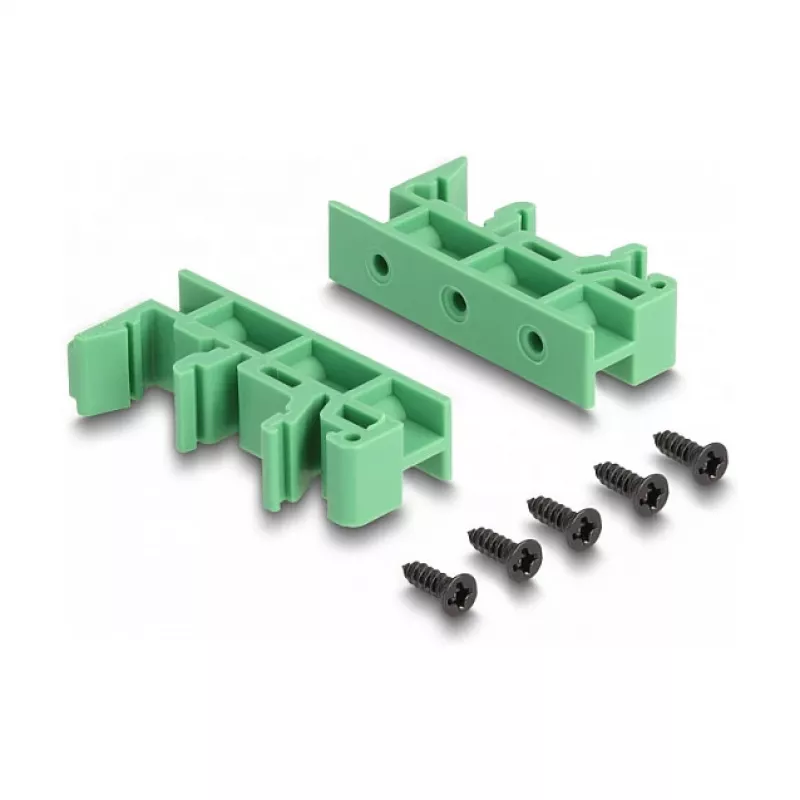

• Montavimas: DIN bėgis (komplekte spaustukai 15 mm ir 35 mm)
• Matmenys: 51 mm (P) × 58 mm (G) × 30 mm (A)
• Gaminio spalva: žalia
• Prekės ženklas: DELOCK, MPN: 66907, EAN: 4043619669073

Kaip naudoti

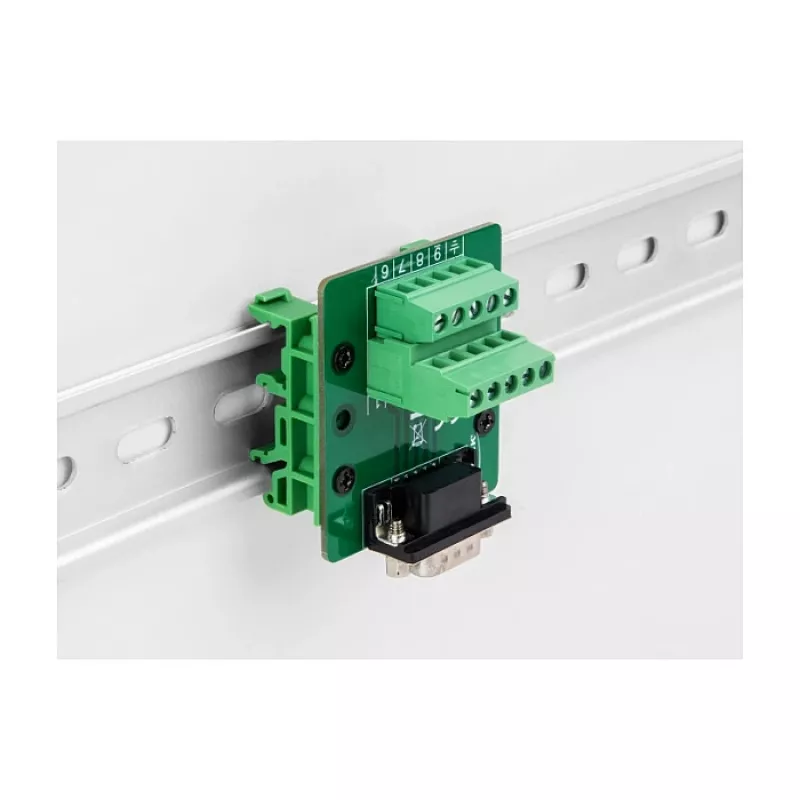

Pritvirtinkite komplekte esančius spaustukus prie adapterio ir užfiksuokite jį ant suderinamo 15 mm arba 35 mm DIN bėgio. Nuimkite izoliaciją nuo laidų galų iki tinkamo ilgio, įkiškite laidininkus į gnybtų bloko pozicijas, atitinkančias D-Sub kontaktų išdėstymą, ir pritvirtinkite pagal gnybtų bloko tvirtinimo būdą. Prijunkite D-Sub 9 kištukinį kištuką prie atitinkamos jungties savo įrenginyje, kad užbaigtumėte grandinę.

Rekomendacijos

Prieš montuodami patikrinkite vielos skerspjūvį ir gnybtų priveržimo momentą, tinkamus gnybtų bloko tipui; laidų prijungimo metu įsitikinkite, kad grandinėse nėra maitinimo, kad išvengtumėte žalos ar sužalojimų.
