DeLOCK D-Sub 25 kontaktų lizdas į RJ45 lizdą surinkimo rinkinys raudonas VGA RJ-45

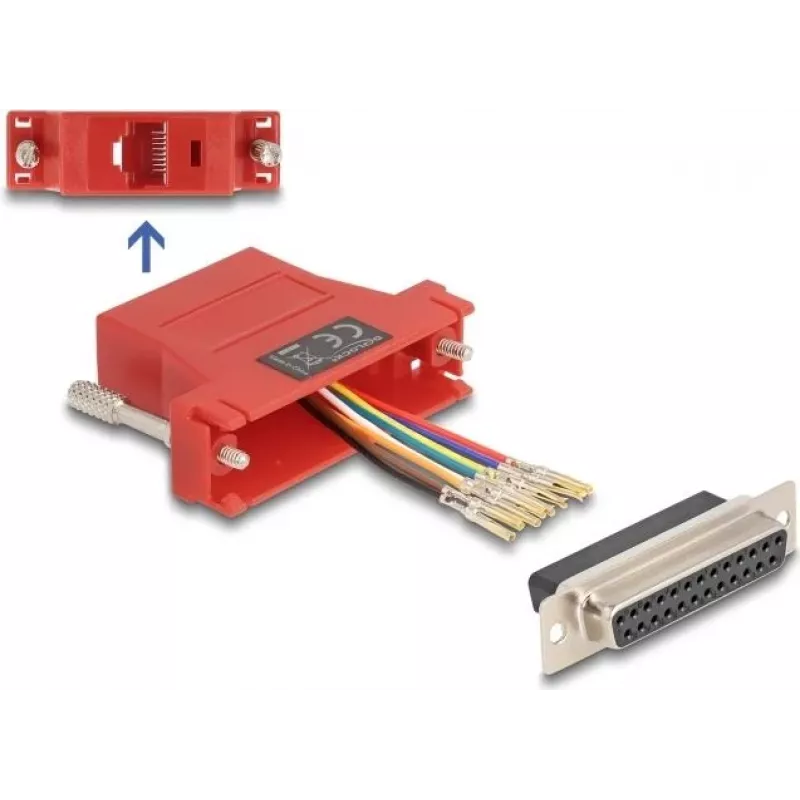

Šis DeLOCK adapteris konvertuoja D-Sub 25 kontaktų lizdą (VGA) į RJ45 lizdą, leidžiant nuosekliąją sąsają prailginti naudojant Cat.5 / 5e / 6 kabelį. Kompaktiškas surinkimo rinkinys (40 × 55 × 16 mm) tiekiamas kaip raudonas korpusas su RJ45 išvestimi ir D-Sub 25 kontaktų lizdu priimančiąja sąsaja ir yra skirtas montuotojo individualiam kontaktų priskyrimui.

Privalumai

Rinkinys leidžia lanksčiai priskirti kontaktus, todėl bet kokį reikiamą nuoseklaus signalo atitikmenį galima įgyvendinti naudojant standartinį tinklo kabelį. Kompaktiškas dydis ir paprastas surinkimas daro jį patogų ribotos erdvės įrenginiuose. Raudonas korpusas užtikrina aiškų vizualų atpažinimą.

Tinka

• Nuoseklių D-Sub 25 jungčių prailginimui per Cat.5 / 5e / 6 kabelį
• Individualiam kontaktų atitikmenims tarp D-Sub 25 ir RJ45
• Įrengimo scenarijams, kur reikalingi kompaktiški adapterių moduliai

Pagrindinės specifikacijos

• Prekės ženklas: DELOCK
• Modelis / MPN: 67118
• EAN: 4043619671182
• Jungtis A: D-Sub 25 kontaktų lizdas (VGA priimančioji sąsaja)
• Jungtis B: RJ45 lizdas (išvestis)
• Korpuso spalva: raudona
• Matmenys: 40 mm (P) × 55 mm (G) × 16 mm (A)
• Kabelio tipas (reikalingas): Cat.5 / 5e / 6

Kaip naudoti

Surinkite adapterį pagal pateiktas rinkinio instrukcijas. Užbaikite Cat.5 / 5e / 6 kabelį RJ45 jungtimi ir įkiškite laidų galus į norimas D-Sub 25 jungties skylutes pagal pasirinktą kontaktų priskyrimą. Įsitikinkite, kad kiekvienas laidas yra visiškai įkištas ir jungtis užsifiksuoja korpuse. Galiausiai prijunkite D-Sub 25 lizdą prie VGA/nuosekliojo priimančiojo įrenginio, o RJ45 – prie atitinkamo kabelio linijos.

Rekomendacijos

Prieš jungdami laidus patikrinkite prijungtų įrenginių reikalaujamą kontaktų išdėstymą. Naudokite kokybišką Cat.5e arba Cat.6 kabelį patikimam signalo perdavimui ir laikykitės rekomenduojamų kabelio ilgių konkrečiam naudojamam nuosekliajam protokolui.
