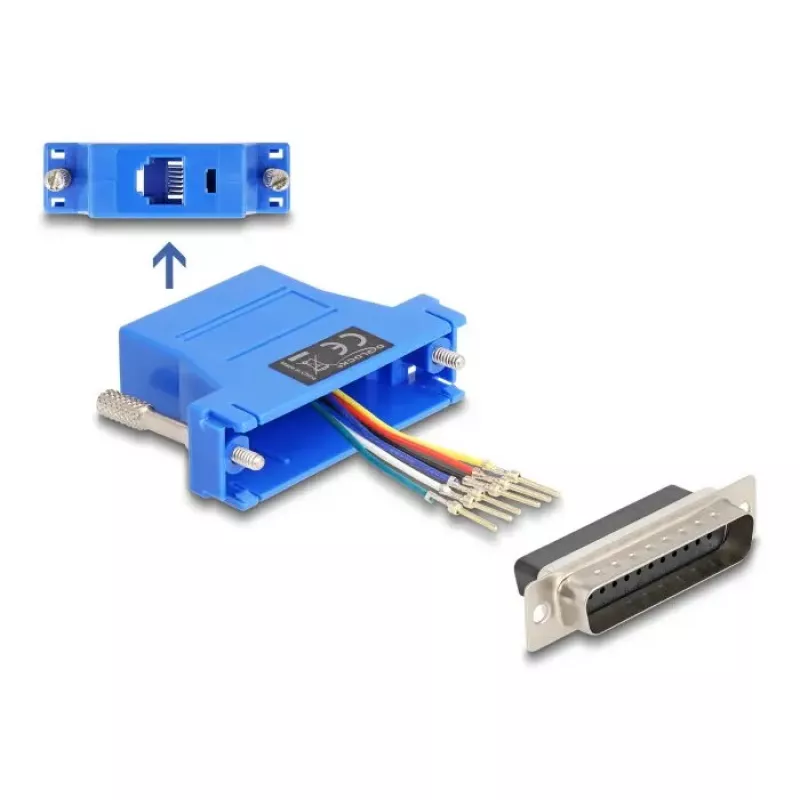

DELOCK D-Sub 25 kontaktų kištukas į RJ12 lizdą surinkimo rinkinys, mėlynas

„DELOCK“ surinkimo rinkinys, skirtas sukurti kabelį su D-Sub 25 kontaktų kištuku viename gale ir RJ12 lizdu kitame. Šis rinkinys leidžia konvertuoti D-Sub 25 nuosekliąją sąsają į RJ12 jungtį, taip suteikiant galimybę pratęsti nuosekliąsias arba periferines jungtis per telefono/ISDN arba RJ12 kabelį. Mėlyname korpuse yra keičiamos kontaktų padėtys, todėl D-Sub 25 laidus galima priskirti individualiai, kad atitiktų reikiamą kontaktų išdėstymą. Kontaktai užsifiksuoja D-Sub korpuse su lengvu spragtelėjimu, užtikrindami saugų ir patikimą kontaktą naudojimo metu.

Privalumai

„DELOCK“ D-Sub 25 kištuko į RJ12 lizdą surinkimo rinkinys suteikia lankstumo nestandartiniams kabelių montavimo ir remonto darbams. Individualus D-Sub kontaktų priskyrimas leidžia pritaikyti laidus įvairiems nuosekliosios ar periferinės įrangos protokolams nereikalaujant pastoviai prijungto adapterio. Užsifiksuojanti kontaktų konstrukcija supaprastina surinkimą ir sumažina atsilaisvinusių jungčių riziką, o kompaktiškas mėlynas korpusas tinkamas ankštose montavimo vietose. Rinkinys leidžia atlikti montavimą vietoje ir greitai pakeisti pažeistas jungtis.

Tinka šiems atvejams

• Nestandartiniams nuosekliųjų kabelių surinkimams, kai D-Sub 25 reikia konvertuoti į RJ12
• Remontui ir lauko techninei priežiūrai įrenginiams, naudojantiems D-Sub 25 į RJ12 sąsajas
• Nuosekliųjų arba periferinių jungčių pratęsimui per telefono/ISDN arba RJ12 kabelius
• Prototipų kūrimui ir skirtingų kontaktų išdėstymo testavimui pasenusiai įrangai

Pagrindinės specifikacijos

• 1 jungtis: D-Sub 25 kontaktų, kištukas, konfigūruojamos kontaktų padėtys
• 2 jungtis: RJ12, lizdas
• Korpuso spalva: mėlyna
• Sudėtyje yra komponentai vienam surinktam kabelio galui
• Tinka telefono/ISDN/RJ12 kabeliams ir nuosekliesiems/periferiniams signalams nukreipti

Kaip naudoti

Paruoškite kabelį nuimdami izoliaciją ir išdėstydami laidus pagal norimą kontaktų išdėstymą. Įstatykite atskirus kontaktus į D-Sub 25 korpusą reikiamose padėtyse, kol jie užsifiksuos. Kitą galą užbaikite RJ12 lizdo modulyje pagal RJ12 kontaktų eiliškumą. Prieš jungdami prie įrangos, patikrinkite vientisumą ir teisingą laidų sujungimą multimetru arba kabelių testeriu. Įsitikinkite, kad surinktos jungtys yra tinkamai įstatytos ir pritvirtintos, kad kontaktai nebūtų apkraunami.

Rekomendacijos

Prieš galutinį montavimą patvirtinkite tikslinio įrenginio kontaktų išdėstymą ir signalų priskyrimus, kad išvengtumėte neatitikimų. Naudokite tinkamus kabelių tipus ir venkite pernelyg didelio lenkimo šalia jungties. Prieš pradedant eksploatuoti, patikrinkite surinktą jungtį dėl vientisumo ir teisingo signalo nukreipimo.
