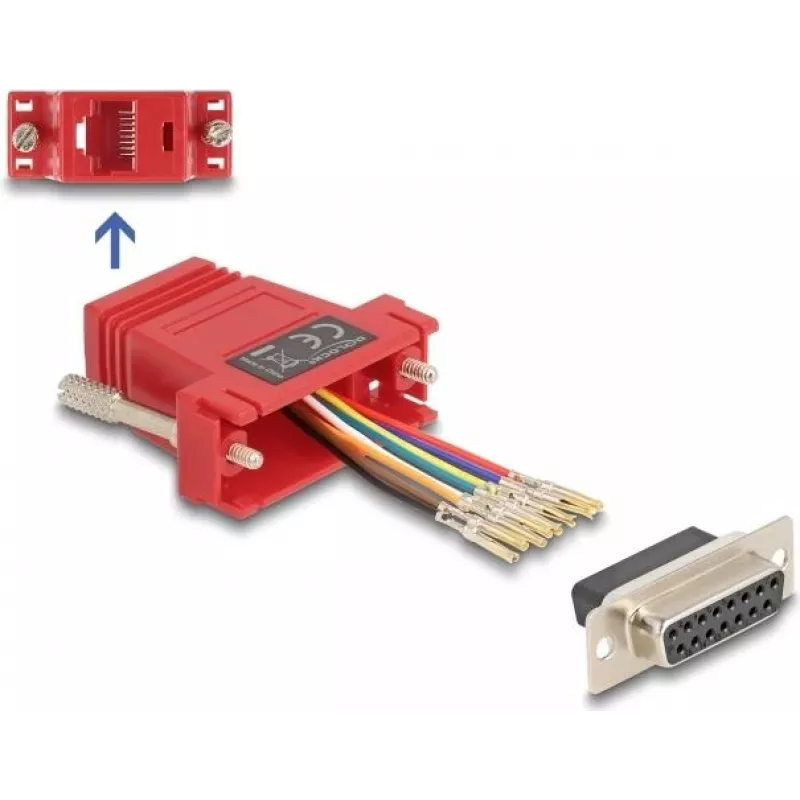

DeLOCK D-Sub 15 kontaktų lizdas į RJ45 lizdą surinkimo rinkinys raudonas VGA RJ-45

Šis Delock adapteris konvertuoja D-Sub 15 kontaktų lizdą (VGA) į RJ45 lizdą, leidžiantį nuosekliąją sąsają prailginti per pasirenkamą Cat.5 / 5e / 6 kabelį. Kompaktiškas raudonas surinkimo rinkinys suteikia naudotojo nustatomą kontaktų priskyrimą, įstatant kabelio laidininkus į norimas jungties skylutes ir pritvirtinant juos korpuse. Matmenys: 23 mm (P) x 40 mm (G) x 16 mm (A); gaminys pagamintas Kinijoje ir tiekiamas polietileniniame maišelyje.

Privalumai

Surinkimo rinkinys leidžia lanksčiai priskirti kontaktus pasirinktiniams nuosekliesiems arba VGA laidams per standartinį tinklo kabelį ir siūlo nedidelį, lengvai montuojamą sprendimą, pritaikant D-Sub 15 lizdą prie RJ45 lizdo. Kompaktiškas dydis ir paprastas fiksavimo mechanizmas užtikrina patogų kabelio įvedimą ir laikymą.

Tinka

• VGA arba nuosekliųjų signalų prailginimui per Cat.5 / 5e / 6 kabelį
• Pasirinktiniams kontaktų priskyrimams ir vienkartiniams laidų sprendimams
• Įterptinėms ar kompaktiškoms instalijoms, kur erdvė ribota

Pagrindinės specifikacijos

• Prekės ženklas: DELOCK
• Modelis / MPN: 67112
• EAN: 4043619671120
• Jungtis A: D-Sub 15 kontaktų lizdas (VGA įrenginys)
• Jungtis B: RJ45 lizdas (surinkimo tipas)
• Matmenys: 23 x 40 x 16 mm (P x G x A)
• Spalva: Raudona
• Pakuotė: Polietileninis maišelis
• Pagaminta: Kinijoje

Kaip naudoti

Paruoškite Cat.5 / 5e / 6 kabelį, nuimdami išorinį apvalkalą ir atskirdami laidininkus. Įkiškite kiekvieną laidininką į pasirinktą RJ45 surinkimo skylę pagal pageidaujamą kontaktų išdėstymą ir stumkite, kol užsifiksuos korpuse. Prijunkite D-Sub 15 lizdo pusę prie VGA įrenginio sąsajos. Prieš įjungdami prijungtą įrangą, patikrinkite grandinės vientisumą ir teisingą kontaktų priskyrimą.

Rekomendacijos

Naudokite ekranuotą arba neekranuotą Cat.5 / 5e / 6 kabelį, tinkamą jūsų signalo tipui ir ilgiui; apribokite kabelio ilgį ir patikrinkite kontaktų suderinamumą su prijungiamais įrenginiais. Prieš naudodami, patikrinkite surinktą jungtį multimetru arba grandinės testeriu, kad įsitikintumėte, jog laidai sujungti teisingai.
