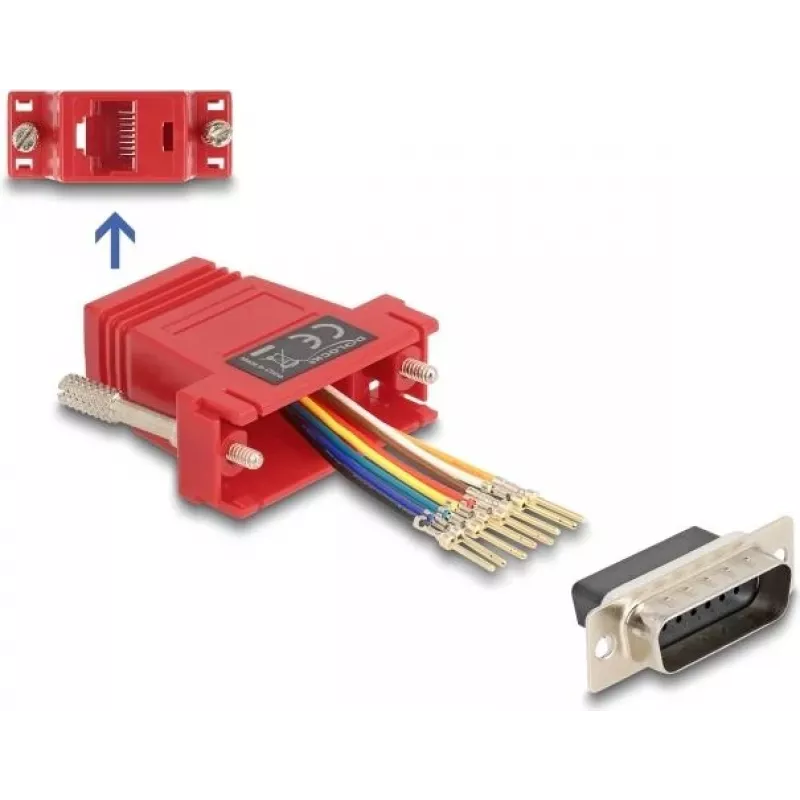

DeLOCK D-Sub 15 kontaktų lizdas į RJ45 lizdą surinkimo rinkinys raudonas VGA RJ-45

„DeLOCK“ D-Sub 15 kontaktų lizdas į RJ45 lizdą surinkimo rinkinys (raudonas) paverčia VGA D-Sub 15 kontaktų lizdo jungtį į RJ45 lizdo jungtį, leidžiančią nuosekliąją sąsają pratęsti per pasirinktiną Cat.5/5e/6 kabelį. Kompaktiškas surinkimo rinkinys yra 23 mm × 40 mm × 16 mm matmenų, pagamintas Kinijoje ir tiekiamas polietileniniame maišelyje.

Privalumai

Šis adapterio rinkinys leidžia individualiai priskirti kontaktus, įkišant kabelio laidininką į norimą jungties angą ir užfiksuojant jį korpuse. RJ45 lizdo išvestis kartu su D-Sub 15 kontaktų lizdo įvestimi leidžia naudoti standartinius tinklo kabelius nuosekliesiems arba VGA stiliaus ryšiams pratęsti. Dėl mažų matmenų jis tinka ankštose montavimo erdvėse ir yra lengvai integruojamas į esamas kabelių sistemas.

Tinka

• VGA / nuosekliojo stiliaus D-Sub 15 jungties pratęsimui per Cat.5/5e/6 kabelius
• Individualaus kontaktų išdėstymo arba „vienas su vienu“ laidų sujungimo projektams
• Mažoms instaliacijoms, kuriose reikalingos kompaktiškos jungčių konstrukcijos

Pagrindinės specifikacijos

• Prekės ženklas: DELOCK
• Modelis / MPN: 67109
• EAN: 4043619671090
• Jungtis A: D-Sub 15 kontaktų lizdas (VGA stiliaus)
• Jungtis B: RJ45 lizdas
• Matmenys (P × G × A): 23 mm × 40 mm × 16 mm
• Spalva: Raudona
• Pakuotė: Polietileninis maišelis
• Gamybos šalis: Kinija

Kaip naudoti

Paruoškite Cat.5/5e/6 kabelį, nuimdami išorinį apvalkalą, kad atidengtumėte atskirus laidininkus. Įkiškite kiekvieną laidininką į pasirinktą D-Sub jungties angą pagal reikiamą kontaktų priskyrimą ir spauskite, kol užsifiksuos korpuse. Surinktą RJ45 galą įkiškite į priimantį RJ45 lizdo prievadą. Prieš galutinį montavimą patikrinkite vientisumą ir teisingą išdėstymą multimetru arba kabelių testeriu.

Rekomendacijos

Naudokite tinkamą kabelio ekranavimą ir įžeminimą, kai to reikia signalo vientisumui užtikrinti. Patikimam tolimojo ryšio jungimui rinkitės Cat.5e arba Cat.6 kabelį ir patikrinkite kontaktų išdėstymą pagal tikslinio įrenginio reikalavimus.
