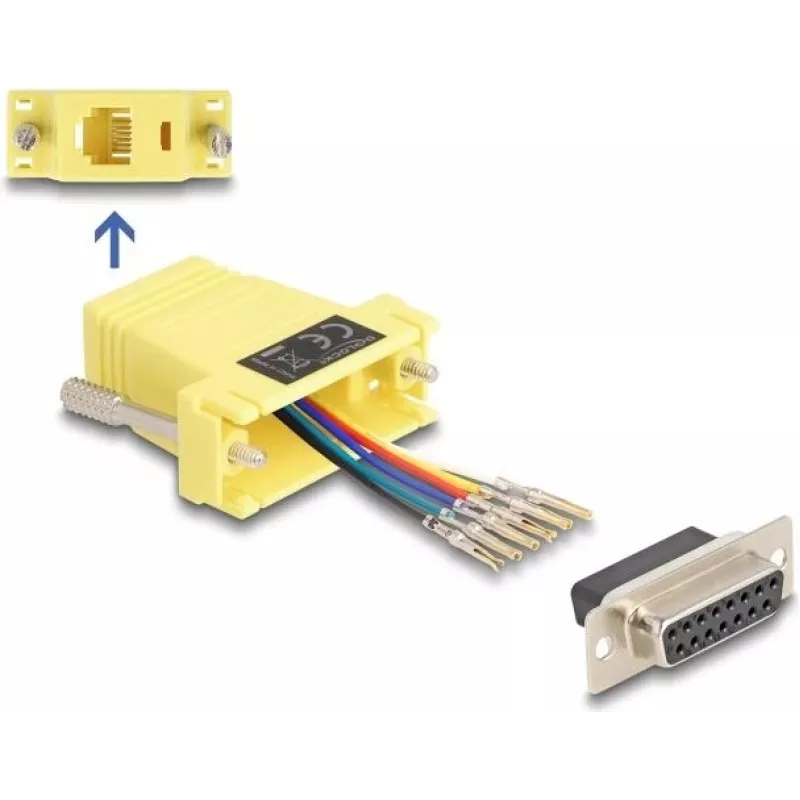

DELOCK D-Sub 15 kontaktų lizdas į RJ12 lizdą surinkimo rinkinys, geltonas

DELOCK D-Sub 15 kontaktų lizdas į RJ12 lizdą surinkimo rinkinys, geltonas, konvertuoja 15 kontaktų D-Sub (VGA stiliaus) lizdą į RJ12 sąsają. Rinkinys skirtas individualiam kabelių surinkimui ir jungčių keitimui, kai D-Sub 15 reikia sujungti su ISDN, telefono arba RJ12 laidais. Kontaktai yra moduliniai ir gali būti įdedami į D-Sub korpusą pagal reikiamą kontaktų išdėstymą; lizdai užsifiksuoja, kad būtų užtikrintas patikimas elektrinis sujungimas.

Privalumai

Surinkimo rinkinys suteikia lankstų signalų iš D-Sub 15 jungties į RJ12 kabelį paskirstymą, leidžiantį pritaikytą laidų sujungimą valdymo kabeliams, signalų maršrutizavimui ir įrangos modernizavimui. Modulinė kontaktų konstrukcija supaprastina individualų kontaktų išdėstymo sudarymą ir keitimą be litavimo, o užsifiksuojantys lizdai užtikrina patikimą kontaktą ir paprastą mechaninį surinkimą. Geltonas korpusas leidžia lengvai atpažinti adapterį daugelyje kabelių įrenginių.

Tinka

• D-Sub 15 signalų linijų konvertavimui į RJ12 ISDN arba telefono laidams
• Individualiems kabelių surinkimams ir lauko modernizavimui
• Valdymo pultams ir įrangai, kuriems reikia specifinių laidų sujungimo užduočių
• Pažeistų jungčių keitimui, kai pageidaujama RJ12 sąsaja

Pagrindinės specifikacijos

• Jungties tipas (įvestis): 15 kontaktų D-Sub lizdas
• Jungties tipas (išvestis): RJ12 lizdas
• Korpuso spalva: geltona
• Kontaktų išdėstymas: vartotojo konfigūruojamas per modulinius kontaktus
• Kontaktų laikymas: užsifiksuojantys lizdai patikimam mechaniniam ir elektriniam sujungimui

Kaip naudoti

Nustatykite reikiamą signalų atvaizdavimą tarp D-Sub 15 ir RJ12 sąsajos, tada įdėkite modulinius kontaktus į D-Sub korpusą pagal tą atvaizdavimą. Užfiksuokite kontaktus, kol jie spragtelėdami užsifiksuos, kad būtų užtikrintas tinkamas laikymas. Prijunkite RJ12 kabelį prie RJ12 lizdo. Prieš pradėdami eksploatuoti, patikrinkite vientisumą multimetru arba kabelių testeriu, kad patvirtintumėte teisingą laidų sujungimą ir kontaktų kokybę.

Rekomendacijos

Naudokite rinkinį sausose, vidaus aplinkose ir venkite per didelio mechaninio įtempio surinktai jungčiai. Patvirtinkite kontaktų išdėstymą ir išbandykite surinktą kabelį numatytomis darbo sąlygomis. Įrenginiuose su atviromis jungtimis apsvarstykite įtempimo mažinimo arba kabelio spaustukų naudojimą, kad sumažintumėte įtampą jungčiai.
