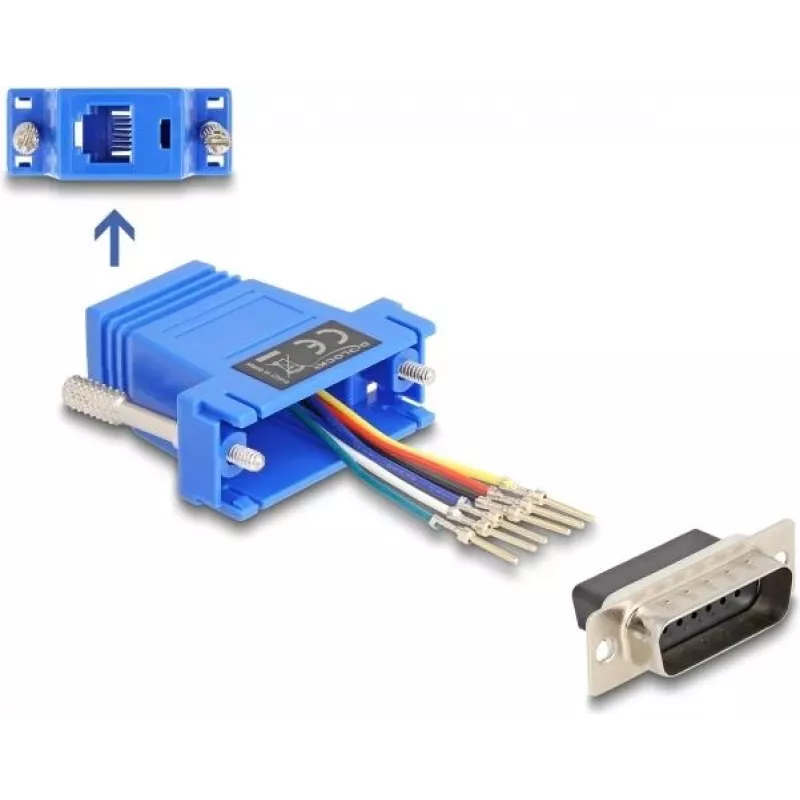

„DELOCK“ D-Sub 15 kontaktų kištuko į RJ12 lizdą surinkimo rinkinys, mėlynas

„DELOCK“ D-Sub 15 kontaktų kištuko į RJ12 lizdą surinkimo rinkinys, mėlynos spalvos, leidžia konvertuoti 15 kontaktų D-Sub sąsają į telefono stiliaus RJ12 jungtį. Rinkinį sudaro D-Sub 15 kištukas ir RJ12 lizdas, skirti nestandartiniams kabelių mazgams, remontui ir įrenginių sąsajoms. D-Sub kontaktai į korpusą įstatomi pagal jūsų laidų sujungimo poreikius ir užsifiksuoja, užtikrindami patikimą kontaktą, todėl galima lanksčiai priskirti signalus, kai nuoseklioji D-Sub 15 sąsaja prailginama naudojant ISDN, telefono arba RJ12 kabelį.

Privalumai

Surinkimo rinkinys leidžia tiksliai ir nestandartiškai sujungti D-Sub 15 sąsają su RJ12, suteikdamas lankstumo laboratoriniams stendams, „pasidaryk pats“ remontui ir individualiems kabelių sprendimams. Užsifiksuojančių kontaktų konstrukcija užtikrina jungtis be litavimo fiksuotuose korpusuose, o kompaktiškas mėlynas korpusas palengvina identifikavimą laidų pluoštuose. Rinkinys palaiko lankstų kontaktų priskyrimą, todėl signalų atvaizdavimą galite konfigūruoti pagal įrenginio reikalavimus.

Tinka

• D-Sub 15 įrangai prailginti arba pritaikyti prie RJ12 / telefono kabelių
• Nestandartiniams kabelių mazgams ir remontui vietoje
• Laboratoriniams stendams ir prototipų kūrimui, kai reikalingas lankstus kontaktų priskyrimas
• Įrenginių sąsajoms, kai reikalinga kompaktiška, užsifiksuojanti D-Sub į RJ12 jungtis

Pagrindinės specifikacijos

• Jungties tipas (kištukas): D-Sub 15 kontaktų
• Jungties tipas (lizdas): RJ12 lizdas
• Spalva: mėlyna
• Kiekis: 1 vnt.
• Kontaktų įstatymas: užsifiksuojantys kontaktai individualiam kontaktų priskyrimui

Kaip naudoti

Nustatykite reikiamą kontaktų atvaizdavimą tarp D-Sub 15 kištuko kontaktų ir RJ12 kontaktų, tada įstatykite atitinkamus kontaktus į D-Sub korpusą pagal savo sujungimo planą. Nutieskite RJ12 laidus į lizdą ir užfiksuokite įstatomus kontaktus, kol jie spragtelėdami užsifiksuos, kad būtų užtikrintas patikimas elektrinis kontaktas. Prieš galutinį montavimą multimetru arba testeriu patikrinkite grandinės vientisumą ir signalų priskyrimą, kad patvirtintumėte teisingą sujungimą ir išvengtumėte prijungtų įrenginių pažeidimo.

Rekomendacijos

Kad rezultatai būtų saugūs ir patikimi, naudokite tinkamo skerspjūvio laidus pagal signalo tipą, bandymų metu apsaugokite atviras jungtis ir patikrinkite tiek D-Sub, tiek RJ12 galinių taškų kontaktų išdėstymo reikalavimus. Venkite per didelio mechaninio poveikio surinktai jungčiai ir prieš įjungdami prijungtą įrangą atlikite grandinės vientisumo patikrą.
