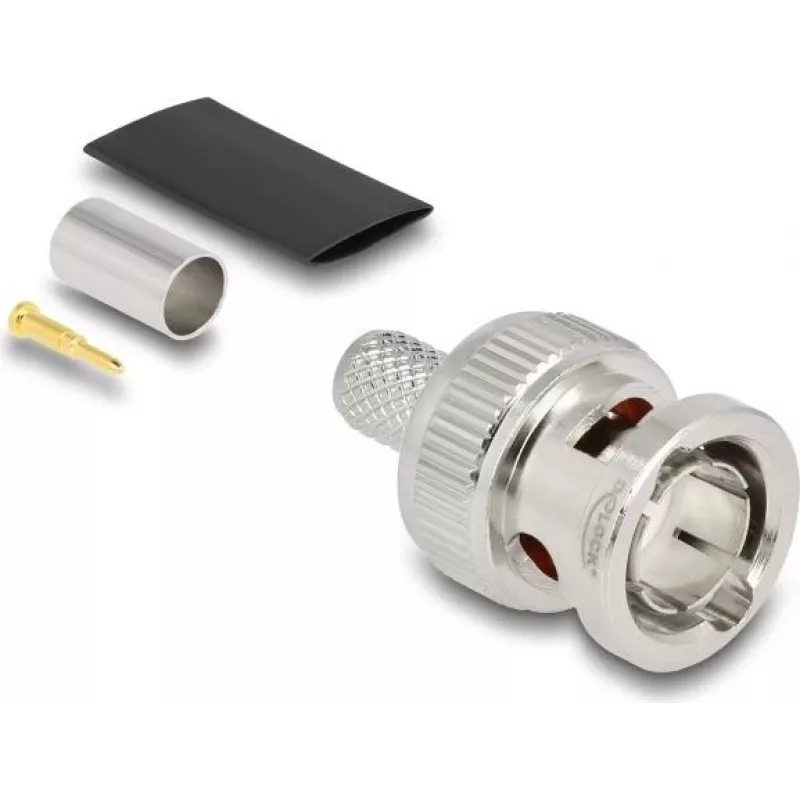

DELOCK BNC užspaudžiamoji jungtis RG59 kabeliui su suderinamu termiškai susitraukiančiu vamzdeliu

DELOCK BNC užspaudžiamoji jungtis RG59 kabeliui yra tiksliai pagamintas užbaigimo sprendimas, skirtas sukurti patikimas BNC jungtis vaizdo, CCTV ir RF signalų reikmėms. Tiekiama su suderinamu termiškai susitraukiančiu vamzdeliu, ši jungtis užtikrina mechaninį laikymą, elektrinį laidumą ir aplinkos apsaugą, kai tinkamai sumontuojama ir termiškai susitraukiama. Jungtis skirta montavimui vietoje ir remontui, kai reikalingas patikimas, mažo profilio BNC užbaigimas.

Privalumai

Jungtis sujungia užspaudžiamąjį kontaktą su patvariu išoriniu korpusu, kad užtikrintų pastovų impedansą ir patikimą signalo perdavimą. Komplekte esantis termiškai susitraukiantis vamzdelis pagerina izoliaciją ir sumažina įtempimą po montavimo, sumažindamas korozijos ir atsipalaidavimo riziką veikiamose ar judamose instaliacijose. Dizainas palengvina greitą lauko užbaigimą be specializuotų įrankių, tik su standartiniu užspaudimo įrankiu ir šilumos šaltiniu vamzdeliui.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Paruoškite RG59 kabelį nuimdami išorinį apvalkalą, atidengdami pynę ir vidinį dielektriką iki rekomenduojamų matmenų užspaudžiamoms BNC jungtims. Užmaukite tiekiamą termiškai susitraukiantį vamzdelį ant kabelio prieš montuojant jungties elementus. Įkiškite centrinį laidininką į kontaktą ir užspauskite kontaktą, kad užtikrintumėte elektrinį laidumą, tada užspauskite išorinę movą arba apkabą, kad pritvirtintumėte pynę. Uždėkite termiškai susitraukiantį vamzdelį ant jungties ir tolygiai kaitinkite, kol jis susitrauks ir užsandarins mazgą. Prieš galutinį montavimą patikrinkite mechaninį laikymą ir signalo vientisumą.

Rekomendacijos

Naudokite tinkamą užspaudimo įrankį, pritaikytą RG59 BNC kontaktų dydžiui, ir kontroliuojamą šilumos šaltinį vamzdeliui, kad užtikrintumėte vienodus rezultatus. Laikykitės saugos priemonių naudodami šilumą ir užtikrinkite, kad jungties medžiagos būtų suderinamos su montavimo aplinka. Ilgų kabelių trasoms arba kritinėms RF reikmėms patikrinkite impedansą ir signalo kokybę po užbaigimo, kad patvirtintumėte tinkamą montavimą.
