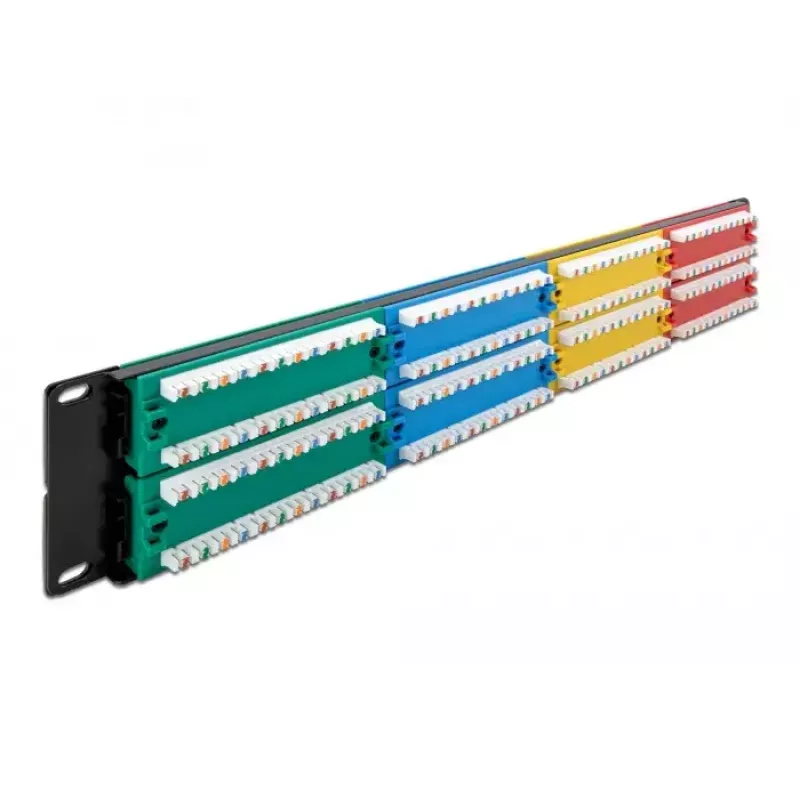

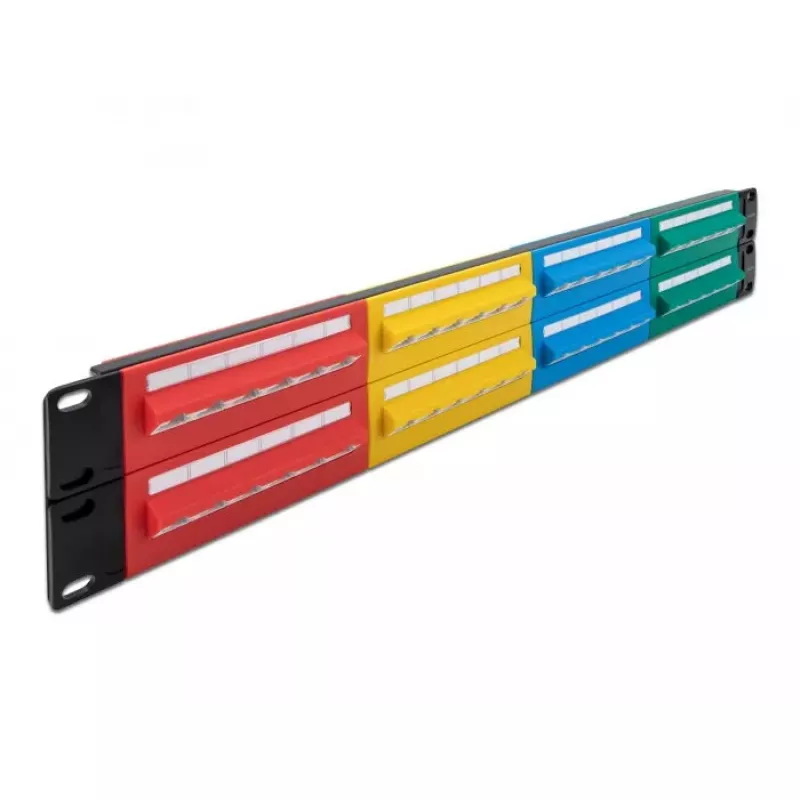

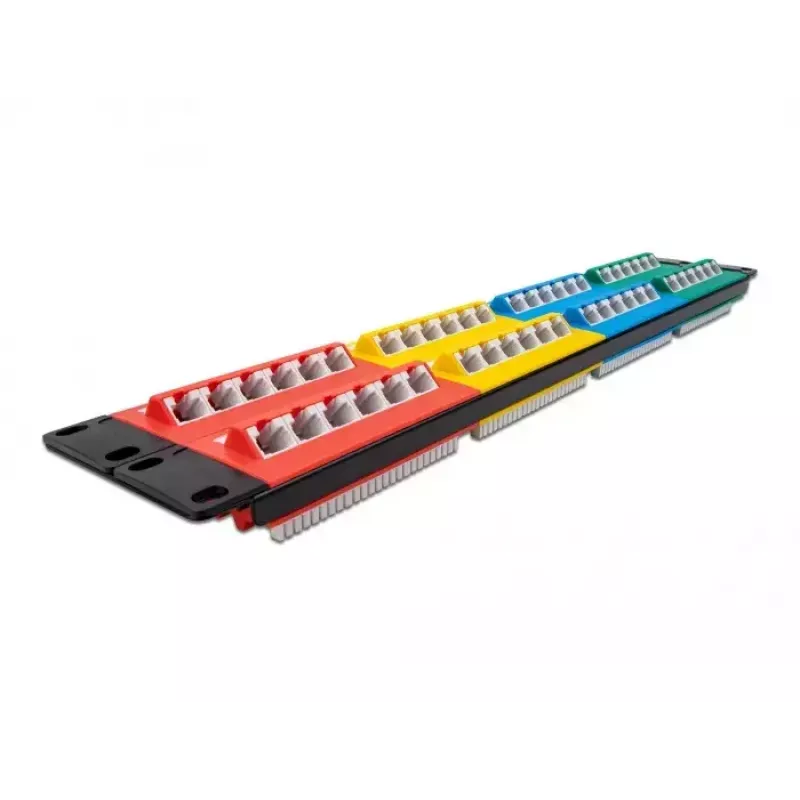

DeLOCK 19 colių pataisymo skydas 48 prievadų Cat.5e 2U spalvotas RJ-45

Šis DeLOCK 19" pataisymo skydas suteikia 48 Cat.5e prievadus 2U montuojamame į stovą korpuse, skirtame struktūrizuotam tinklo kabelių sujungimui. Skydas naudoja RJ-45 jungtis ir LSA (įspaudimo) blokus, kad būtų galima užbaigti iki 48 tinklo kabelių, ir priima AWG 22–26 laidininkus. Rėmas pagamintas iš metalo ir plastiko, galima rinktis iš kelių spalvų prievadų identifikavimui.

Privalumai

2U konstrukcija tinka standartinėms 19" spintoms ir leidžia tvarkingai valdyti kabelius vidutinėms ir didelėms instaliacijoms. LSA įspaudimo blokų naudojimas užtikrina patikimus sujungimus ir suderinamumą su Cat.5e kabeliais. Spalvoti skydai supaprastina tinklo segmentų ar paslaugų identifikavimą. Metalo ir plastiko konstrukcija užtikrina patvarumą, išlaikant nedidelį svorį ir kainą.

Tinka

• LAN pataisymui ir paskirstymui serverių patalpose ir tinklo spintose
• Biurų ir miestelių tinklo instaliacijoms, naudojančioms Cat.5e kabelius
• Stovams, kur naudingas greitas prievadų identifikavimas pagal spalvą

Pagrindinės specifikacijos

• Prievadai: 48 RJ-45 (Cat.5e)
• Stovo vienetas: 2U, 19" montavimas
• Sujungimas: LSA įspaudimo blokai
• Palaikomas AWG: 22–26
• Medžiaga: metalas ir plastikas
• Spalvos: mėlyna, žalia, raudona, geltona
• Prekės ženklas: DELOCK, MPN: 66881, EAN: 4043619668816

Kaip naudoti

Sumontuokite pataisymo skydą į standartinę 19" stovą, užimantį 2U erdvės. Užbaikite kiekvieną įeinantį tinklo kabelį ant LSA įspaudimo blokų, naudodami tinkamą įspaudimo įrankį, laikydamiesi T568A arba T568B laidų schemos, kaip reikalauja jūsų tinklas. Prijunkite pataisymo laidus prie priekinių RJ-45 prievadų, kad sujungtumėte įrenginius ar komutatorius. Jei reikia, pažymėkite prievadus, kad būtų lengviau valdyti.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite Cat.5e reikalavimus atitinkančius kabelius ir užtikrinkite tinkamą kabelių vedimą, kad išvengtumėte per didelių lenkimo spindulių ir trukdžių. Patikrinkite laidų standarto nuoseklumą visoje instaliacijoje ir išbandykite kiekvieną jungtį po užbaigimo.
