DeLOCK 19 colių pataisų skydelis 24 prievadų Cat.5e 1U spalvotas RJ-45

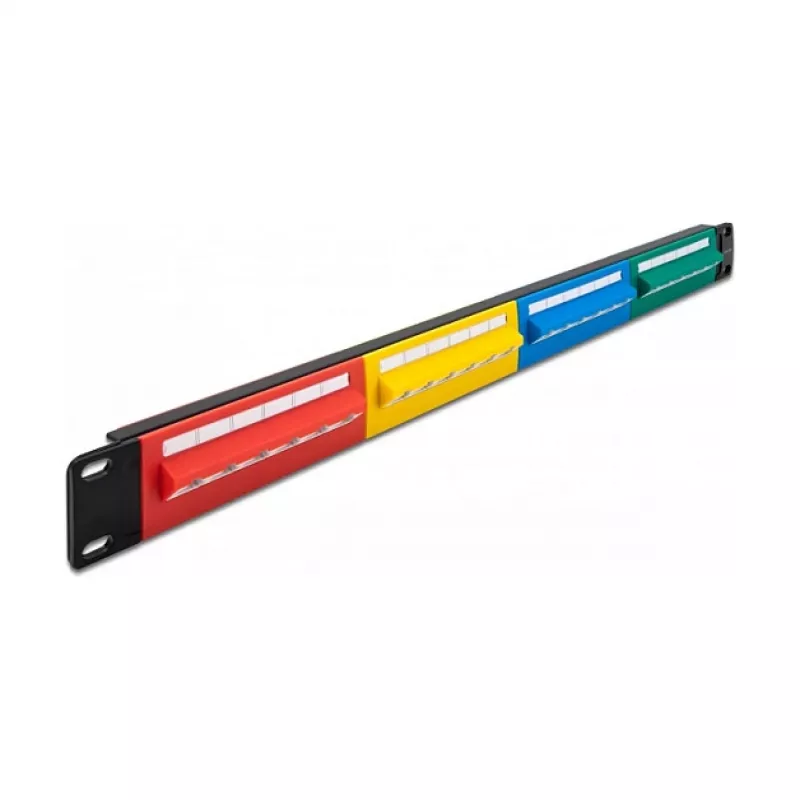

„DeLOCK“ 19" pataisų skydelis 24 prievadų Cat.5e 1U spalvotas RJ-45 yra montuojamas į stovą skydelis, suteikiantis 24 Cat.5e RJ-45 prievadus struktūrizuotoms tinklo instaliacijoms. Pagamintas iš metalo ir plastiko, skydelis tinka standartinei 19" spintelei ir yra 482,6 mm × 44,5 mm × 33,4 mm matmenų. Galimos mėlynos, geltonos, raudonos ir žalios spalvos, jis priima AWG 22–26 laidininkus ir naudoja LSA įspaudimo blokus kabelių užbaigimui.

Privalumai

Šis pataisų skydelis suteikia 24 Cat.5e RJ-45 prievadus kompaktiškame 1U formos faktoriuje, taupant vietą stove. Jo metalo ir plastiko konstrukcija užtikrina mechaninį stabilumą, o spalvų parinktys padeda vizualiai identifikuoti tinklo segmentus. LSA įspaudimo užbaigimas palaiko patikimus ryšius AWG 22–26 laidams ir supaprastina montavimą, kai naudojamas su įspaudimo įrankiu.

Kam tinka

• Biurų ir serverinių struktūrizuotas kabeliavimas
• LAN paskirstymas ir sujungimai tarp komutatorių ir galinių įrenginių
• Spalvomis koduotas tinklo segmentavimas ir kabelių valdymas

Pagrindinės specifikacijos

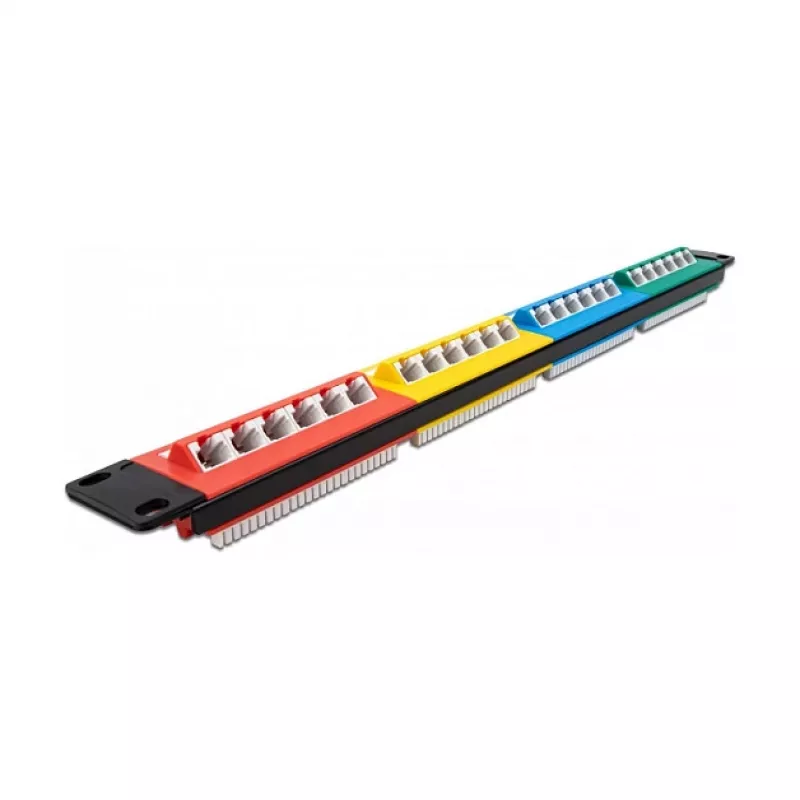

• Prievadai: 24 RJ-45 (Cat.5e)
• Montavimas: 19" stovas, 1U
• Laido storis: AWG 22–26

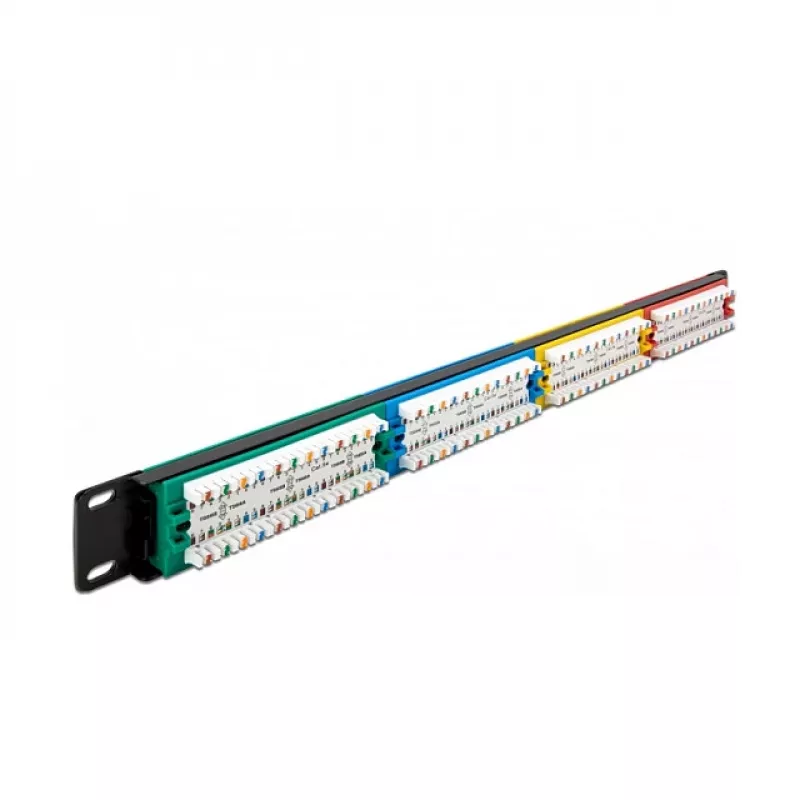

• Užbaigimas: LSA įspaudimo blokai (reikalingas įspaudimo įrankis)
• Medžiagos: metalas ir plastikas
• Matmenys: 482,6 mm (P) × 44,5 mm (A) × 33,4 mm (G)
• Spalvos: mėlyna, geltona, raudona, žalia

Kaip naudoti

Pritvirtinkite pataisų skydelį standartinėje 19" spinteleje naudodami tinkamus stovo varžtus. Paruoškite tinklo kabelius iki rekomenduojamo ilgio, įkiškite laidininkus į atitinkamus LSA įspaudimo lizdus ir užbaikite kiekvieną kabelį įspaudimo įrankiu. Po užbaigimo prijunkite pataisų laidus prie priekinių RJ-45 prievadų, kad sujungtumėte komutatorius, pataisų skydelius ar tinklo įrenginius pagal poreikį.

Rekomendacijos

Naudokite suderinamą įspaudimo įrankį LSA blokams ir laikykitės tinkamų laidų sujungimo standartų (TIA/EIA ar vietinių atitikmenų), kad užtikrintumėte pastovų Cat.5e veikimą. Pažymėkite prievadus arba naudokite spalvų parinktis, kad pataisymas ir trikčių šalinimas būtų paprasti.
