DC izoliacinis jungiklis CNC NV821822 4-polių 32A 1000 VDC

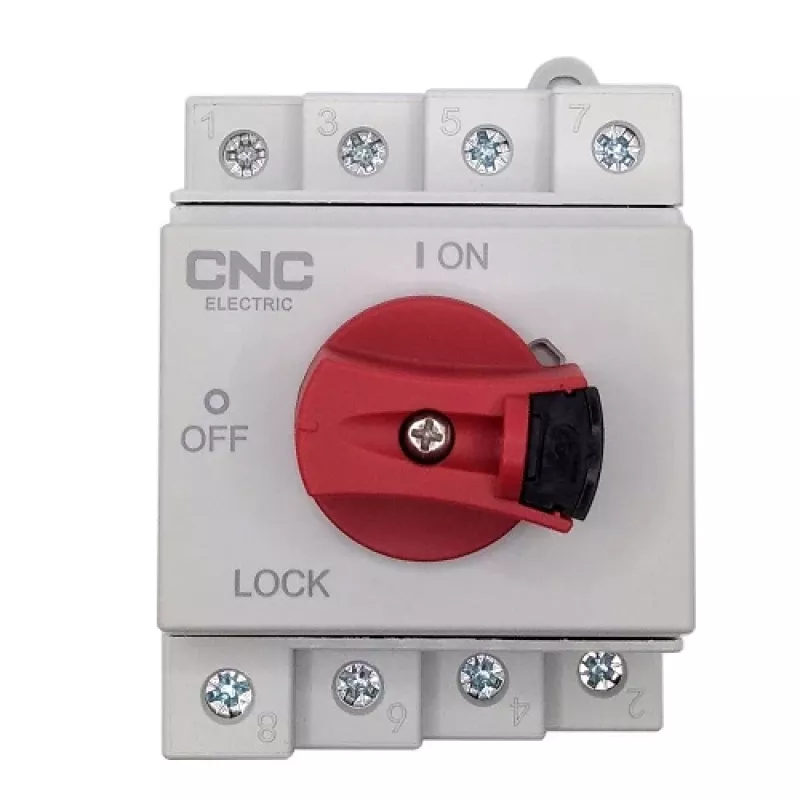

DC izoliacinis jungiklis CNC NV821822 yra 4-polių ant DIN bėgio montuojamas jungiklis, skirtas saugiam aukštos įtampos nuolatinės srovės grandinių izoliavimui iki 1000 V ir 32 A. Užrakinama rankena ir 3 ms lanko gesinimo laikas užtikrina patikimą PV eilučių arba 1–2 MPPT linijų atjungimą techninės priežiūros ir avarinio išjungimo atvejais. Kompaktiškas įrenginys tinkamas montuoti valdymo spintose, skirstomosiose dėžėse ir kombainerių dėžėse saulės PV ir kitose nuolatinės srovės paskirstymo sistemose. Jis atitinka IEC 60947-1, IEC 60947-3, AS5033:2014, NZS5033:2014 ir UL508i standartus.

Privalumai

Jungiklis užtikrina keturių polių izoliaciją, kai vardinė darbinė įtampa yra DC 1000 V, o vardinė srovė – 32 A. Užrakinama rankena saugiai fiksuoja jungiklį uždarytoje padėtyje, užtikrindama saugumą eksploatacijos metu. Įrenginys pasižymi 3 ms lanko gesinimo laiku efektyviam PV eilučių atjungimui, antipirenu apdorotu ir UV spinduliams atspariu korpusu bei IP20 apsauga. Kompaktiški matmenys ir montavimas ant DIN bėgio supaprastina įrengimą standartinėse elektros spintose.

Tinka

• Saulės PV masyvams ir kombainerių dėžėms
• Baterijų sistemoms ir kitiems aukštos įtampos nuolatinės srovės įrenginiams
• Valdymo spintoms ir skirstomosioms dėžėms, kurioms reikalinga nuolatinės srovės izoliacija
• 1–2 MPPT linijų arba daugiagyslių nuolatinės srovės linijų atjungimui

Pagrindinės specifikacijos

• Kontaktų skaičius: 4
• Vardinė darbinė įtampa (Ue): DC 1000 V
• Izoliacijos įtampa (Ui): DC 1500 V
• Vardinė srovė (In): 32 A
• Vardinė impulsinė įtampa (Uimp): 8 kV
• Lanko gesinimo laikas: 3 ms
• Mechaninis atsparumas ciklais: 10 000; elektrinis atsparumas ciklais: 3 000
• Jungties tipas: M4; Laido skerspjūvis: maks. 4–16 mm²
• Apsaugos klasė: IP20, V0
• Matmenys: 94,9 × 60,2 × 78,2 mm
• Darbinė / laikymo temperatūra: -40 °C iki 85 °C
• Montavimas: DIN bėgis
• Garantija: 24 mėnesiai

Kaip naudoti

Sumontuokite CNC NV821822 ant standartinio DIN bėgio valdymo spintoje arba kombainerių dėžėje. Prijunkite nuolatinės srovės laidininkus prie M4 gnybtų, naudodami tinkamas movas ir kabelius, atitinkančius nurodytą 4–16 mm² diapazoną. Naudokite rankeną grandinei atidaryti arba uždaryti; rankeną galima užrakinti uždarytoje padėtyje saugiam veikimui. Užtikrinkite, kad sistemos įtampa neviršytų DC 1000 V, ir laikykitės vietinių elektros taisyklių montavimo ir paleidimo metu.

Rekomendacijos

Naudokite izoliatorių retoms įjungimo / išjungimo operacijoms ir izoliuoti iki 1–2 MPPT eilučių. Prieš įjungdami patikrinkite teisingą laidų sujungimą ir gnybtų priveržimo momentą, o techninę priežiūrą atlikite tik atidarius jungiklį ir izoliavus grandinę pagal saugos procedūras.
