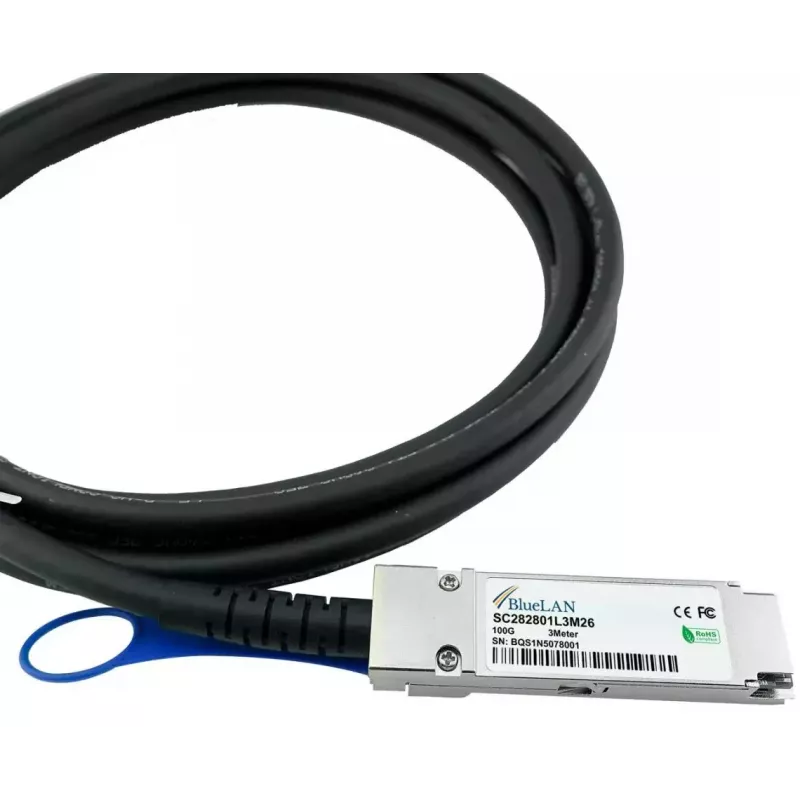

DAC kabelis BlueOptics DAC-QSFP-100G-3M-BL 3m QSFP28 Kištukas/Kištukas

„BlueOptics DAC-QSFP-100G-3M-BL“ yra 3 metrų tiesioginio prijungimo vario (DAC) kabelis su QSFP28 kištukiniais jungtimis, skirtas trumpo nuotolio didelės spartos jungtims duomenų centruose ir tinklo stelažuose. Jis įgyvendina 100GBase-CR4 elektrinę sąsają per dviejų ašių varinius laidus su 26 AWG laidininkais ir tinka jungti jungiklius, maršrutizatorius ir saugojimo sistemas, palaikančias pasyvias QSFP28 DAC jungtis. Kabelis palaiko Ethernet, FCoE, Fibre Channel ir InfiniBand programas iki 100 Gbit/s greičiu 3 m atstumu ir atitinka MSA reikalavimus atitinkančias mechanines ir elektrines specifikacijas.

Privalumai

Pasyvi QSFP28 į QSFP28 konstrukcija užtikrina mažą delsą ir labai mažą energijos suvartojimą, todėl tinka didelio tankio stelažų diegimui. 26 AWG dviejų ašių konstrukcija užtikrina patikimą signalo vientisumą trumpo nuotolio 100G jungtims, išlaikant mažesnes medžiagų ir eksploatacines sąnaudas nei aktyvūs optiniai sprendimai. Kabelis pagamintas pagal pramonės MSA gaires ir naudojant aukštos kokybės komponentus, užtikrinant nuoseklų suderinamumą su pagrindinėmis aparatinės įrangos platformomis, kurios priima 100GBase-CR4 pasyvius DAC.

Tinka

• Jungtims tarp gretimų stelažų jungiklių ir viršutinių stelažų jungiklių
• Tiesioginėms jungtims tarp maršrutizatorių, jungiklių ir saugojimo matricų, palaikančių QSFP28
• Trumpo nuotolio 100G agregavimo ir stuburo-lapo tinklo segmentams
• Aplinkoms, kurioms reikalingos mažos delsos ir mažos galios 100G jungtys

Pagrindinės specifikacijos

• Jungties tipas: QSFP28 kištukas į QSFP28 kištuką
• Ilgis: 3 metrai
• Kabelio tipas: Pasyvus dviejų ašių varis (DAC)
• Laidininko skerspjūvis: 26 AWG
• Palaikomi protokolai: 100G Ethernet, FCoE, Fibre Channel, InfiniBand (iki 100 Gbit/s)
• Atitiktis: MSA reikalavimus atitinkančios mechaninės ir elektrinės charakteristikos

Kaip naudoti

Įdiekite DAC, įkišdami kiekvieną QSFP28 jungtį į atitinkamą QSFP28 prievadą jungiamuose įrenginiuose. Patikrinkite, ar abu galiniai taškai palaiko pasyvius QSFP28 DAC ir 100GBase-CR4 elektrinę sąsają pagal įrenginio dokumentaciją. Prieš įstatydami įsitikinkite, kad jungtys yra sulygiuotos, kad nepažeistumėte prievado. Nereikia išorinio maitinimo ar siųstuvų-imtuvų modulių; kabelis perduoda elektrinius signalus tiesiogiai per dviejų ašių laidininkus trumpo nuotolio ryšiui.

Rekomendacijos

Kad veikimas būtų patikimas, naudokite šį 3 m DAC jungtims tame pačiame stelaže arba tarp gretimų stelažų. Patvirtinkite pagrindinės įrangos suderinamumą su pasyviais 100G QSFP28 DAC ir vadovaukitės gamintojo nurodymais dėl prievadų nustatymų ir programinės įrangos versijų. Venkite staigių kabelio lenkimų ir mechaninių įtempimų; laikykitės aparatinės įrangos tiekėjo rekomenduojamo kabelio lenkimo spindulio, kad išlaikytumėte signalo vientisumą ir prailgintumėte tarnavimo laiką.
