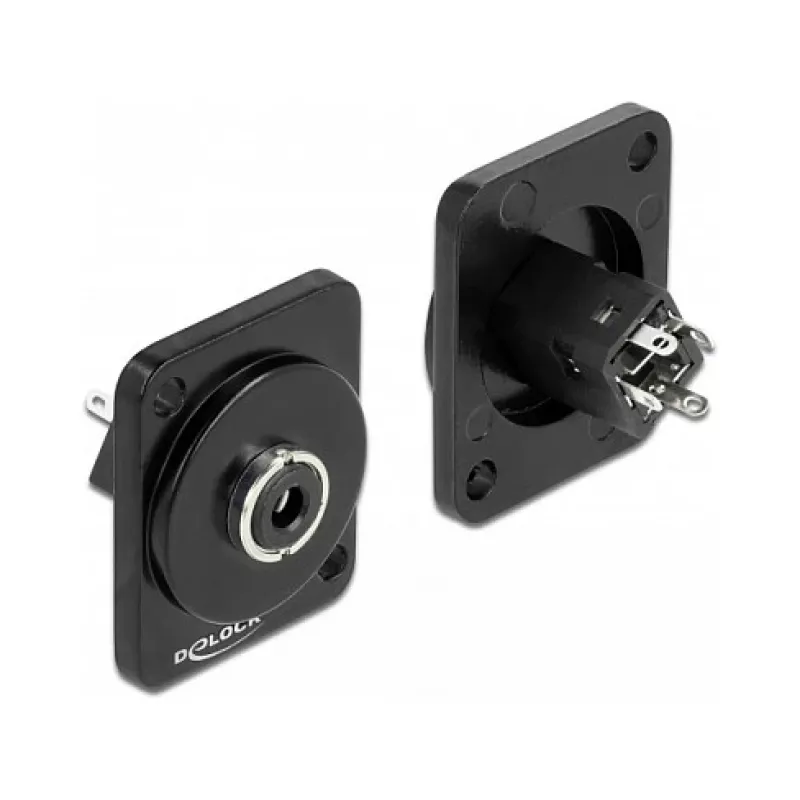

D-Type modulis 3,5 mm 3 kontaktų stereo lizdas lituojamam sujungimui DeLOCK 86789

DeLOCK D-Type modulis su 3,5 mm 3 kontaktų stereo lizdu yra montuojamas skydelyje modulis, skirtas montuoti D tipo angose, dažniausiai naudojamose XLR lizdams. Modulyje yra moteriškas 3,5 mm stereo lizdas su trimis litavimo kontaktais ir juodu korpusu. Jo kompaktiški matmenys (25,5 mm plotis, 22,2 mm gylis, 31,5 mm aukštis) ir pakuotė polietileniniame maišelyje daro jį tinkamu nestandartinėms garso reikmėms ir lengvai integracijai į profesionalias garso sistemas.

Privalumai

Modulis siūlo standartinę 3,5 mm stereo jungtį D tipo formos faktoriuje, leidžiančią analoginę įrangą montuoti į skydus ar dėžes, turinčias D tipo išpjovas. Litavimo kontaktai užtikrina patikimą, nuolatinį laidų sujungimą. Juodas korpusas ir kompaktiškas dydis taupo vietą stovuose ir skyduose, išlaikant suderinamumą su esamomis XLR stiliaus angomis.

Tinka

• Vartotojiškų analoginių įrenginių integravimui į profesionalius garso skydus
• Nestandartiniams garso projektams ir „pasidaryk pats“ stovų instaliacijoms
• Skydo lizdų keitimui ar atnaujinimui, kai naudojamos D tipo angos

Pagrindinės specifikacijos

• Jungties tipas: 3,5 mm 3 kontaktų stereo lizdas (moteriškas)
• Montavimas: D tipo modulis skydo/dėžės angoms
• Kontaktai: litavimo gnybtai
• Spalva: juoda
• Matmenys (P×G×A): 25,5 mm × 22,2 mm × 31,5 mm
• Prekės ženklas: DELOCK, MPN: 86789, EAN: 4043619867899

Kaip naudoti

Įstatykite modulį į suderinamą D tipo angą skyde ar dėžėje, sulygiuokite ir pritvirtinkite pagal korpuso montavimo būdą, tada prilituokite garso laidus prie trijų litavimo kontaktų, laikydamiesi standartinių laidų montavimo ir saugos praktikų. Prieš įjungdami garso sistemą, multimetru patikrinkite jungtis ir vientisumą.

Rekomendacijos

Naudokite tinkamus litavimo įrankius ir laidų įtempimo sumažinimo priemones; venkite per didelės mechaninės apkrovos litavimo jungtims. Užtikrinkite, kad skydo išpjova atitiktų D tipo matmenis, kad būtų išvengta atsilaisvinimo ar nesutapimo.
