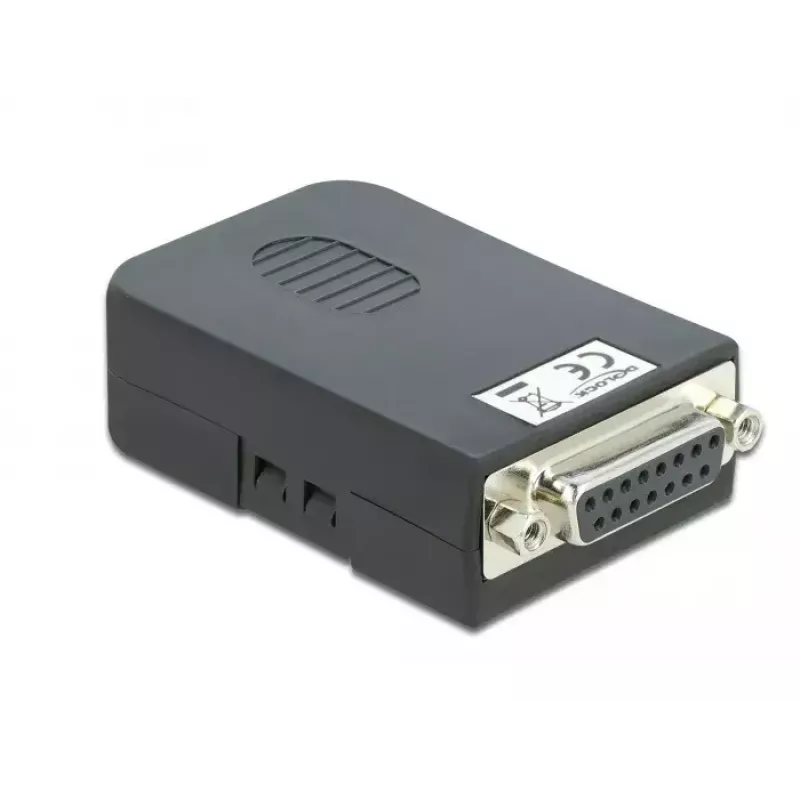

D-Sub15 lizdas prie gnybtų bloko su korpusu DeLOCK 66569

DeLOCK D-Sub15 lizdas prie gnybtų bloko su korpusu (modelis 66569) suteikia nuoseklųjį Sub-D15 lizdo jungtį, sujungtą su 16 kontaktų gnybtų bloku apsauginiame plastikiniame korpuse. Adapteris leidžia tiesiogiai prijungti plikus laidus prie Sub-D sąsajos ir yra tinkamas pramoninėms reikmėms bei pomėgių projektams, pvz., modelių geležinkeliams. Juodas korpusas apsaugo PCB nuo nešvarumų ir mechaninių pažeidimų, išlaikant kompaktišką formą.

Privalumai

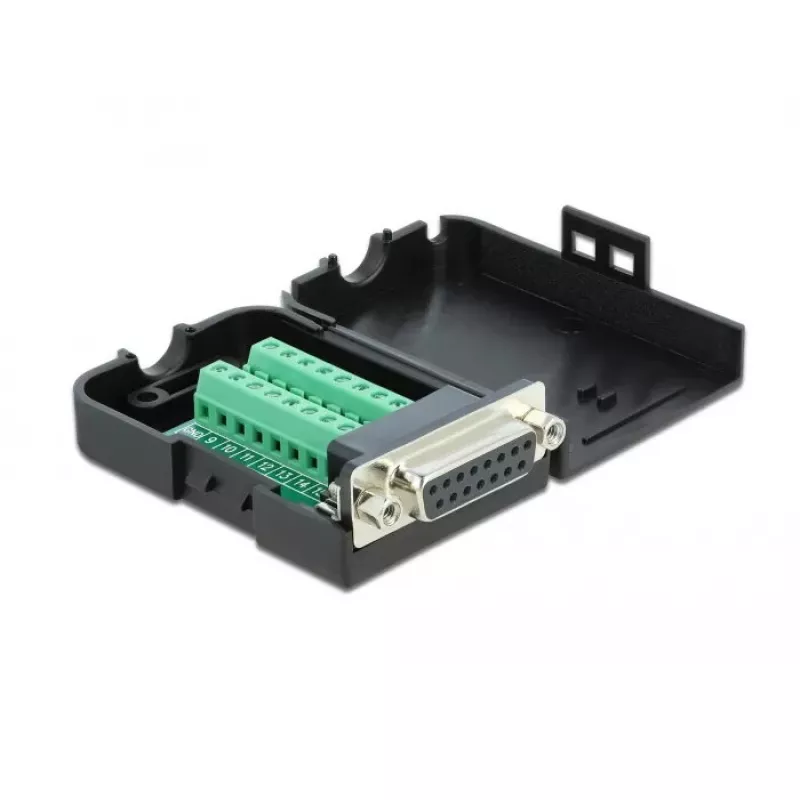

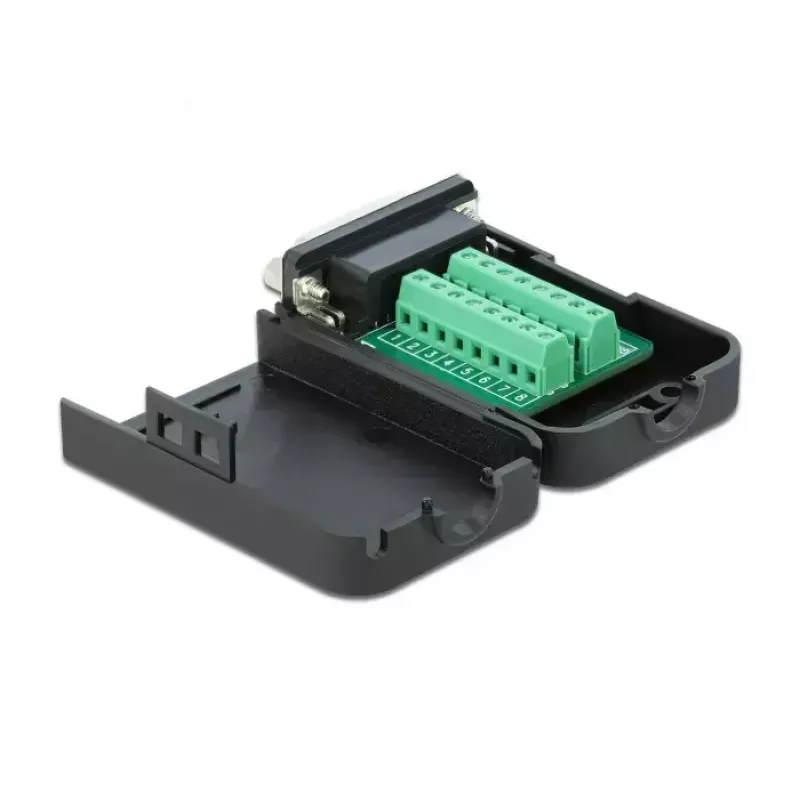

Integruotas 16 kontaktų gnybtų blokas supaprastina laidų sujungimą, leidžiant saugiai pritvirtinti plikus laidininkus, o prisukamas įtempimo mažintuvas pritvirtina kabelį korpuse, sumažindamas įtempimą litavimo jungtims ir gnybtams. Plastikinis korpusas suteikia apsaugą nuo dulkių ir atsitiktinio kontakto, o standartinė D-Sub15 lizdo jungtis užtikrina suderinamumą su įprastomis nuosekliosiomis sąsajomis.

Tinka

• Jutiklių, valdiklių ar senesnių nuosekliųjų įrenginių prijungimui prie nestandartinių laidų
• Prototipų kūrimui ir pomėgių elektronikai, pvz., modelių geležinkelių įrenginiams
• Pramoninei įrangai, kuriai reikia kompaktiškos D-Sub į gnybtų bloką sąsajos

Pagrindinės specifikacijos

• Jungtis 1: nuoseklusis Sub-D15 (lizdas)
• Jungtis 2: 16 kontaktų gnybtų blokas
• Gaminio spalva: Juoda
• Korpusas: plastikinis su prisukamu įtempimo mažintuvu

Kaip naudoti

Nuimkite izoliaciją nuo laidų galų, įkiškite kiekvieną pliką laidininką į atitinkamą gnybtą 16 kontaktų bloke ir priveržkite gnybtų varžtus, kad užtikrintumėte jungtį. Nutieskite kabelį per korpusą ir pritvirtinkite prisukamą įtempimo mažintuvą, kad pritvirtintumėte kabelį ir sumažintumėte judėjimą. Prijunkite D-Sub15 lizdo jungtį prie atitinkamo kištukinio prievado savo įrenginyje.

Rekomendacijos

Naudokite tinkamo skerspjūvio ir izoliuotus laidininkus, atitinkančius jūsų taikymą, neviršykite prijungtų įrenginių srovės ir įtampos nominalių verčių ir užtikrinkite, kad visi gnybtų varžtai būtų priveržti, kad būtų išvengta pertraukiamų jungčių. Įrengimui dulkėtoje ar atšiaurioje aplinkoje apsvarstykite papildomą sandarinimą aplink korpusą.
