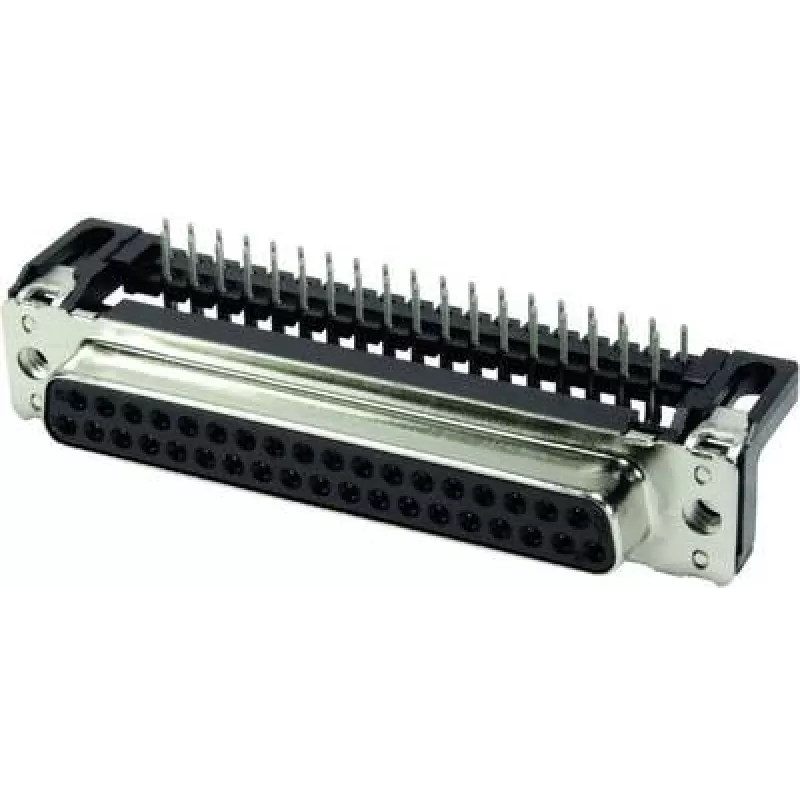

D-Sub jungtis Harting 09664127601 37 kontaktų kištukinis lizdas juoda metalinė

„Harting 09664127601“ yra D-Sub 37 kontaktų kištukinis lizdas su juoda metaline apdaila, skirtas patikimoms jungtims plokštėse. Jame naudojami banginio litavimo gnybtai, o korpusas pagamintas iš stiklo pluoštu sustiprinto polibutileno tereftalato (PBTP), su plieniniu padengtu ekranu ir vario lydinio kontaktais. Jungtis atitinka RoHS reikalavimus ir yra skirta 6,5 A vardinei srovei, užtikrindama kompaktišką, patvarią sąsają elektroninei įrangai.

Privalumai

Ši D-Sub jungtis turi tvirtą mechaninį korpusą ir korozijai atsparų padengtą plieninį korpusą su patikimais vario lydinio kontaktais signalams perduoti. Stiklo pluoštu sustiprintas termoplastinis korpusas padidina matmenų stabilumą ir atsparumą karščiui litavimo metu. Banginio litavimo gnybtai leidžia efektyviai montuoti ant spausdintinių plokščių, o 37 kontaktų išdėstymas palaiko kelių signalų jungtis vienoje jungtyje.

Tinka

• Spausdintinių plokščių nuosekliųjų ir lygiagrečiųjų sąsajų jungtims
• Pramoninei valdymo ir automatizavimo įrangai
• Matavimo ir bandymo prietaisams
• Įterptinėms sistemoms ir ryšio moduliams

Pagrindinės specifikacijos

• Gamintojas: Harting
• MPN: 09664127601
• Tipas: D-Sub 37 kontaktų, kištukinis lizdas
• Gnybtai: banginis litavimas
• Vardinė srovė: 6,5 A
• Korpuso medžiaga: stiklo pluoštu sustiprintas PBTP (termoplastinė derva)
• Ekrano medžiaga: padengtas plienas
• Kontaktai: 37, vario lydinys
• Apdaila: juoda metalinė
• RoHS: atitinka
• Svoris: 16,54 g (apytiksliai)

Kaip naudoti

Uždėkite jungtį ant spausdintinės plokštės, sulygiuodami banginio litavimo gnybtus su metalizuotomis kiaurymėmis arba aikštelėmis. Laikykitės standartinių spausdintinių plokščių surinkimo procedūrų banginiam litavimui, paisydami rekomenduojamų pašildymo ir litavimo vonios temperatūrų PBTP korpusams. Po litavimo patikrinkite kontaktų vientisumą ir mechaninį pritvirtinimą, kad užtikrintumėte saugų sujungimą su atitinkama D-Sub jungtimi.

Rekomendacijos

Naudokite jungtį neviršydami 6,5 A vardinės srovės ir saugokite nuo mechaninių perkrovų bei korozinės aplinkos. Kad lituotinės jungtys būtų patikimos, vadovaukitės spausdintinių plokščių gamintojo ir „Harting“ taikymo pastabomis dėl banginio litavimo profilių ir plokštės išdėstymo rekomendacijų.
