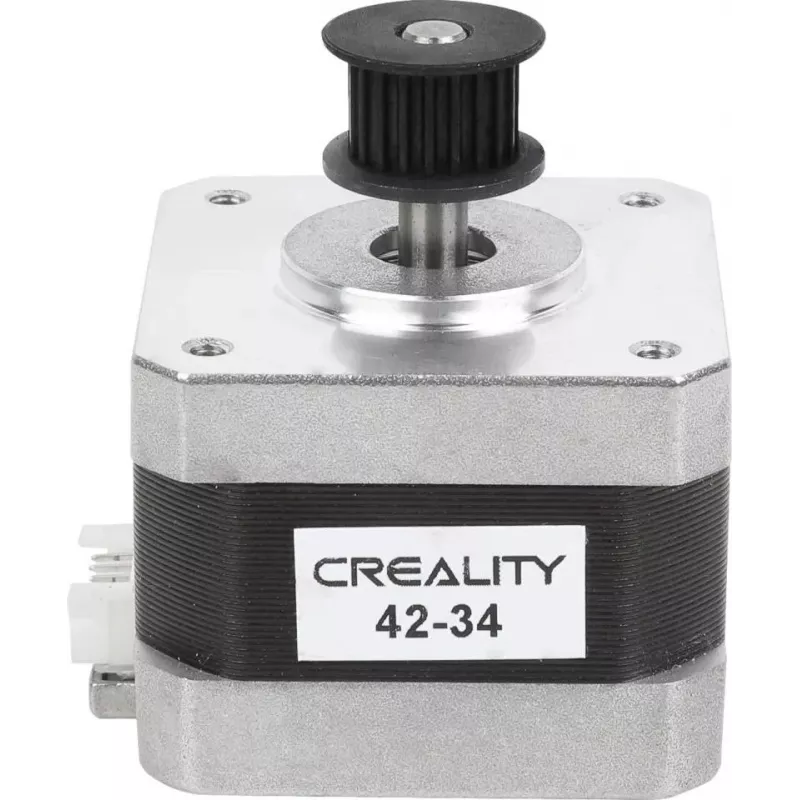

Creality Ender-3 V3 SE X-Axis Stepper Motor (NEMA 17, 1,8°, 4 laidai, JST-XH)

„Creality Ender-3 V3 SE X-Axis Stepper Motor“ (3204120188) yra originali atsarginė dalis, specialiai sukurta 3D spausdintuvui „Creality Ender-3 V3 SE“. Šis NEMA 17 žingsninis variklis užtikrina tikslų ir patikimą judėjimą X ašimi, užtikrindamas pastovią spausdinimo kokybę. Sukurtas su 2 fazių konstrukcija ir 1,8° žingsnio kampu, jis užtikrina sklandų ir tikslų pozicionavimą. Variklis turi D formos veleną, kurio skersmuo 5 mm, ir 4 laidų jungtį su JST-XH 4 kontaktų jungtimi, kad būtų lengva montuoti.

Privalumai

Šis žingsninis variklis pasižymi dideliu laikymo sukimo momentu – 0,42 Nm, užtikrinančiu stabilius ir tikslius judesius. Jo vardinė įtampa 3,6 V DC ir srovė 1,5 A fazei leidžia suderinti su „Ender-3 V3 SE“ valdymo plokšte. Variklis veikia plačiame temperatūrų diapazone nuo -10°C iki 50°C ir turi B klasės izoliaciją (130°C), užtikrinančią didesnį patvarumą. D formos velenas apsaugo nuo slydimo, o kompaktiškas NEMA 17 rėmo dydis puikiai tinka spausdintuvo X ašies mazgui.

Tinka

• „Creality Ender-3 V3 SE“ 3D spausdintuvams
• Sugedusio ar susidėvėjusio X ašies žingsninio variklio keitimui
• X ašies judėjimo sistemos atnaujinimui ar taisymui

Pagrindinės specifikacijos

• Variklio tipas: NEMA 17
• Suderinama ašis: X ašis
• Žingsnio kampas: 1,8°
• Fazių skaičius: 2 fazės
• Vardinė įtampa: 3,6 V DC
• Vardinė srovė: 1,5 A / fazė
• Laikymo sukimo momentas: 0,42 Nm (42 N.cm)
• Fazės varža: 2,4 Ω ± 10%
• Fazės induktyvumas: 2,8 mH ± 20%
• Veleno skersmuo: 5 mm
• Veleno tipas: D formos
• Laidų skaičius: 4 laidai
• Jungties tipas: JST-XH 4 kontaktų
• Izoliacijos klasė: B klasė (130°C)
• Darbinė temperatūra: -10°C iki 50°C
• Rotoriaus inercija: 54 g.cm²

Rekomendacijos

Kad veiktų optimaliai, įsitikinkite, kad variklis tinkamai prijungtas prie X ašies tvarkyklės pagrindinėje plokštėje. Naudokite originalius tvirtinimo varžtus ir patikrinkite laidų poliškumą. Jei keičiate esamą variklį, atkreipkite dėmesį į kabelių trasą, kad išvengtumėte trukdžių su judančiomis dalimis.
