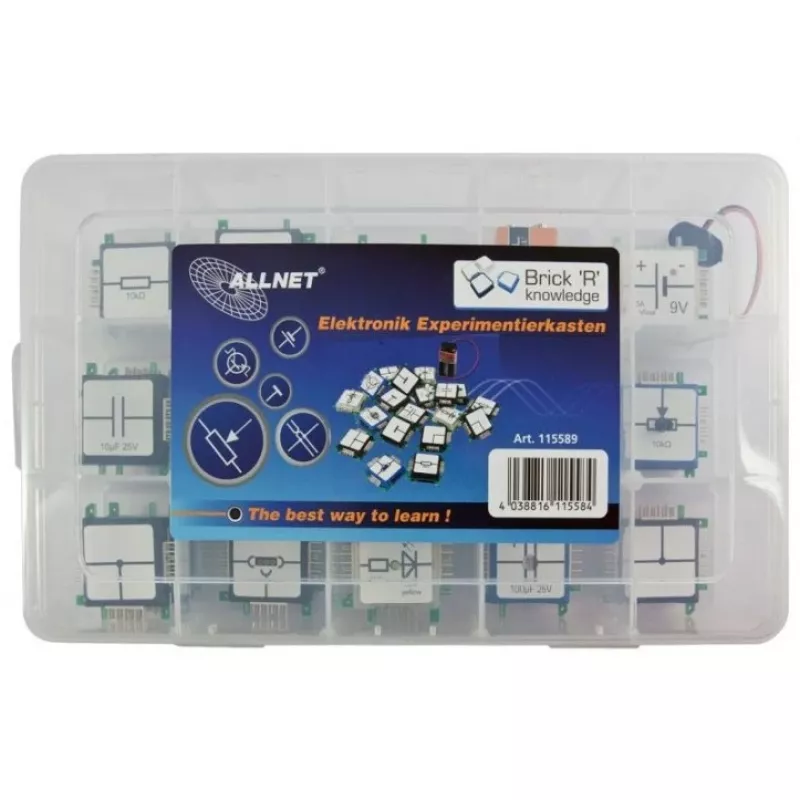

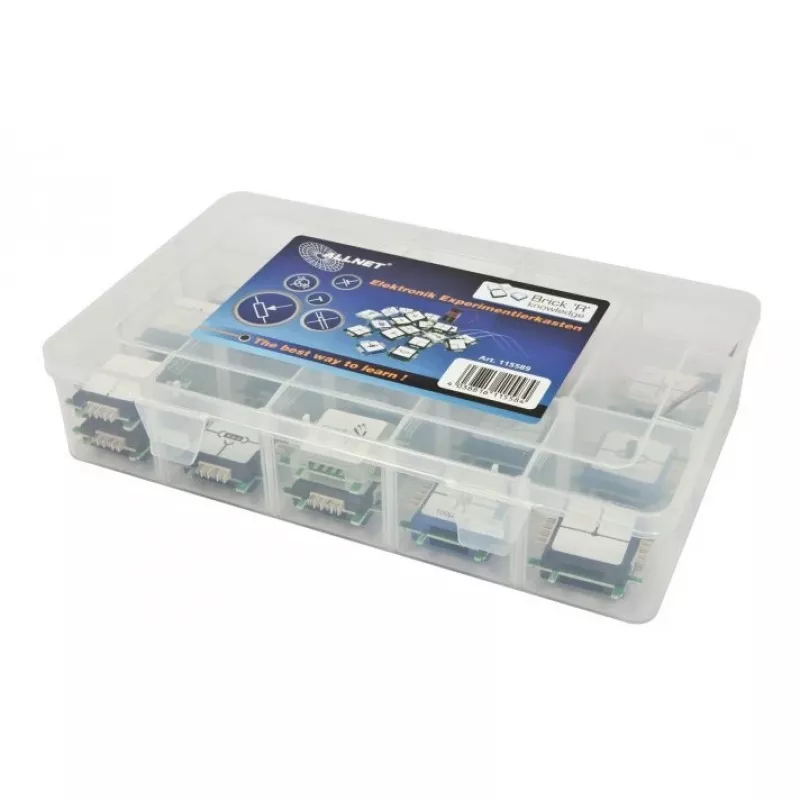

Cobbler išvedimo rinkinys ALLNET ALL-BRICK-0374 Kūrimo plokštės priedas

ALLNET ALL-BRICK-0374 Cobbler išvedimo rinkinys yra priedas, skirtas „Brick ’R’ knowledge“ kūrimo plokštei, kuriame pateikiama 19 mokomųjų plytelių, supažindinančių su pagrindiniais elektronikos komponentais ir grandinėmis. Rinkinys vizualizuoja pagrindinius mazgus ir veikimo principus, todėl yra tinkamas kaip atspirties taškas ilgalaikiam elektronikos mokymuisi ir pamokų pritaikymui pagal individualius poreikius.

Privalumai

Rinkinyje yra subalansuotas pasyviųjų ir aktyviųjų komponentų pasirinkimas – šviesos diodai, rezistoriai, kondensatoriai, tranzistorius ir potenciometras – bei jungiamosios ir maršrutizavimo plytelės, leidžiančios kurti tiek paprastas, tiek sudėtingesnes grandines. Komponentai yra suderinami su „Brick ’R’ knowledge“ atvirojo kodo edukacine sistema, o rinkinys yra lengvas ir lengvai integruojamas su kūrimo plokštėmis naudojant „Cobbler“ išvedimo formatą.

Tinka

• Pradedantiesiems, besimokantiems pagrindinių elektronikos sąvokų
• Edukaciniams seminarams ir klasės užsiėmimams
• Paprastų grandinių prototipų kūrimui su „Brick ’R’ knowledge“ sistema
• Praktinėms demonstracijoms su šviesos diodais, rezistoriais, kondensatoriais, fotorezistoriais ir tranzistoriais

Pagrindinės specifikacijos

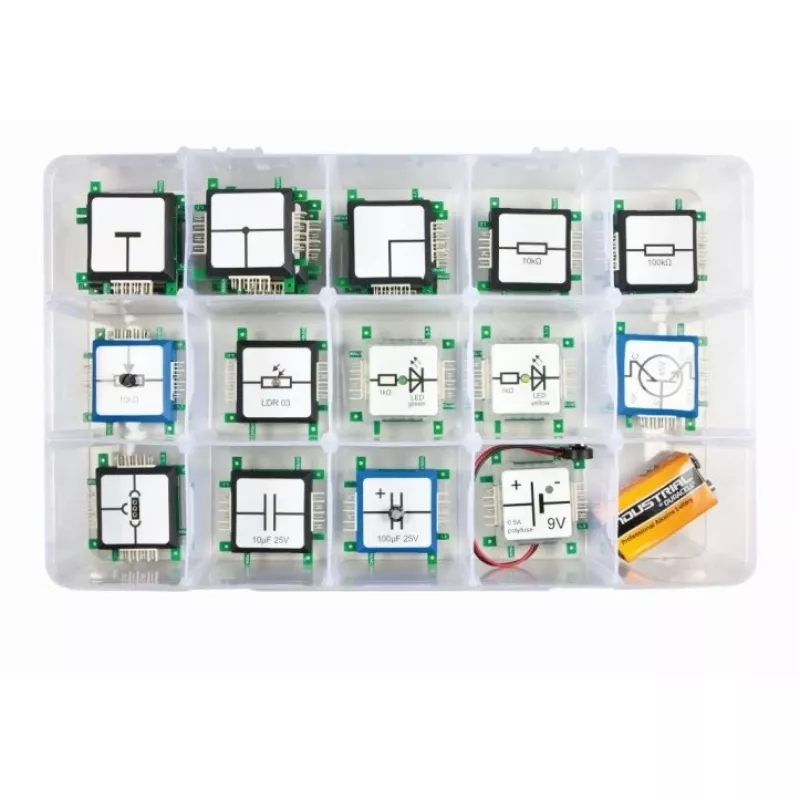

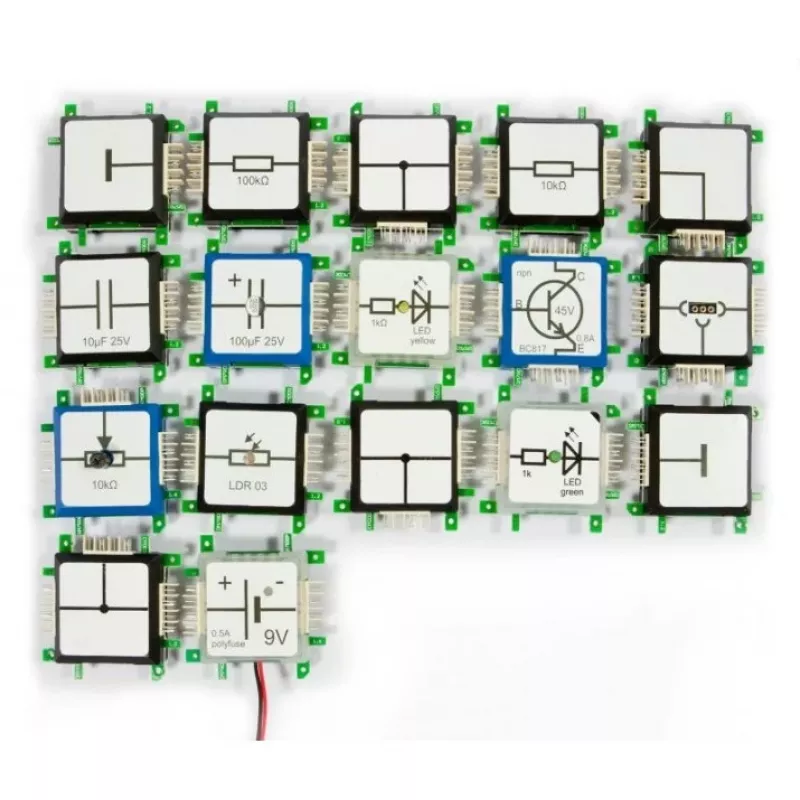

• Turinys: 19 plytelių (sąrašas žemiau)
• Komplekte esančios dalys: baterijos adapteris (113628), vadovas „Basic Set“ (116008), geltonas šviesos diodas (113638), žalias šviesos diodas (113369)
• Jungiamosios plytelės: 2 x linijų kampinė plytelė (113632), 3 x linijų įžeminimo plytelė (113630), 3 x linijų T formos sankryža (113633), 1 x universali plytelė (116009)
• Pasyvieji komponentai: potenciometras 10 kΩ (113654), rezistorius 10 kΩ (113648), rezistorius 100 kΩ (113649), fotorezistorius LDR 03 (113655)
• Kondensatoriai: 1 x 10 µF 25 V (113667), 1 x 100 µF elektrolitinis 25 V (113669)
• Aktyvieji komponentai: tranzistorius NPN BC817 (113657)
• Gamintojas: ALLNET, MPN ALL-BRICK-0374, EAN 4038816115584
• Svoris (apytiksliai): 635 g

Kaip naudoti

Pasinaudokite pridedamu vadovu, kad atliktumėte žingsnis po žingsnio pratimus, kurie paaiškina, kaip surinkti grandines naudojant plyteles. Prijunkite baterijos adapterį, kad tiekiama maitinimą, įdėkite šviesos diodus, rezistorius, kondensatorius ir tranzistorių į atitinkamus lizdus ir naudokite jungiamąsias plyteles signalų keliams sukurti. Reguliuokite potenciometrą ir stebėkite pokyčius su šviesos diodais ar fotorezistoriumi, kad suprastumėte įtampos dalijimą, srovės ribojimą ir pagrindinį tranzistoriaus perjungimą.

Rekomendacijos

Naudokite rinkinį ant stabilaus, nelaidaus paviršiaus ir laikykitės saugos nurodymų dirbant su baterijomis ir poliarizuotais komponentais. Pradėkite nuo paprastų grandinių iš vadovo prieš bandant sudėtingesnes konfigūracijas ir derinkite šį „Cobbler“ išvedimo rinkinį su suderinamais „Brick ’R’ knowledge“ moduliais ar kūrimo plokštėmis išplėstiniams eksperimentams.
