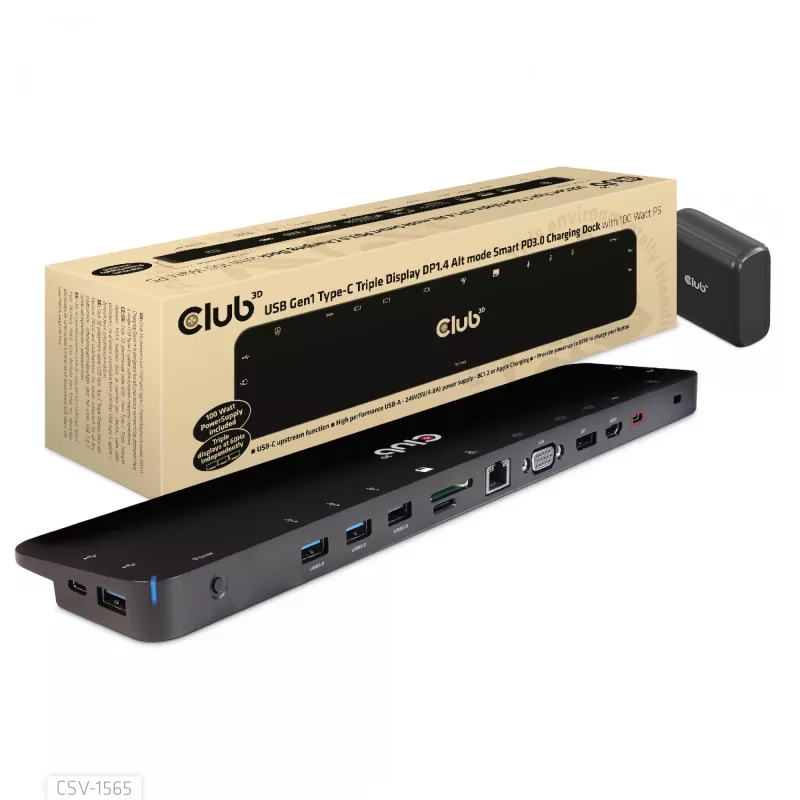

CLUB3D USB Gen1 Type-C Triple Display DP1.4 Alt mode Smart PD3.0 Charging Dock su 100 vatų maitinimo šaltiniu

„Club-3D CSV-1565“ USB Gen1 Type-C Triple Display DP1.4 Alt mode Smart PD3.0 įkrovimo dokas sujungia vaizdą, duomenis, maitinimą, eternetą ir garsą į vieną kompaktišką adapterį, skirtą dažnai keliaujantiems. Jis siūlo tris skirtingas vaizdo išvestis – HDMI, DisplayPort ir VGA – palaikančias kelių monitorių sąrankas per MST: vieną HDMI 4K60Hz plius vieną DisplayPort 4K60Hz ir vieną VGA 1920x1080@60Hz, arba alternatyviai vieną 4K30Hz ir dvi 1080p@60Hz išvestis. Dokas taip pat turi kelis USB Type-A prievadus ir USB Type-C duomenų prievadą periferiniams įrenginiams, „Micro SD“ ir „SD/MMC“ kortelių lizdus atminties skaitymui, 3,5 mm garso lizdą ausinėms ir Gigabit Ethernet prievadą laidiniam tinklo ryšiui.

Privalumai

USB Type-C įkrovimo prievadas palaiko PD3.0, todėl doką galima maitinti išoriniu PD adapteriu ir tuo pačiu metu įkrauti šeimininką nešiojamąjį kompiuterį ar įrenginį, sumažinant poreikį nešiotis atskirą nešiojamojo kompiuterio maitinimo šaltinį. Dinaminis srovės aptikimas ir energijos paskirstymas reguliuoja įkrovimą pagal faktinį doko suvartojimą, leidžiant šeimininkui gauti optimalią galią. Adapteris palaiko DP1.4 Alt Mode šeimininkus (asmeninius kompiuterius, nešiojamus kompiuterius, mobiliuosius telefonus) ir siūlo MST kelių monitorių funkcionalumą lanksčioms ekrano konfigūracijoms.

Pagrindinės specifikacijos

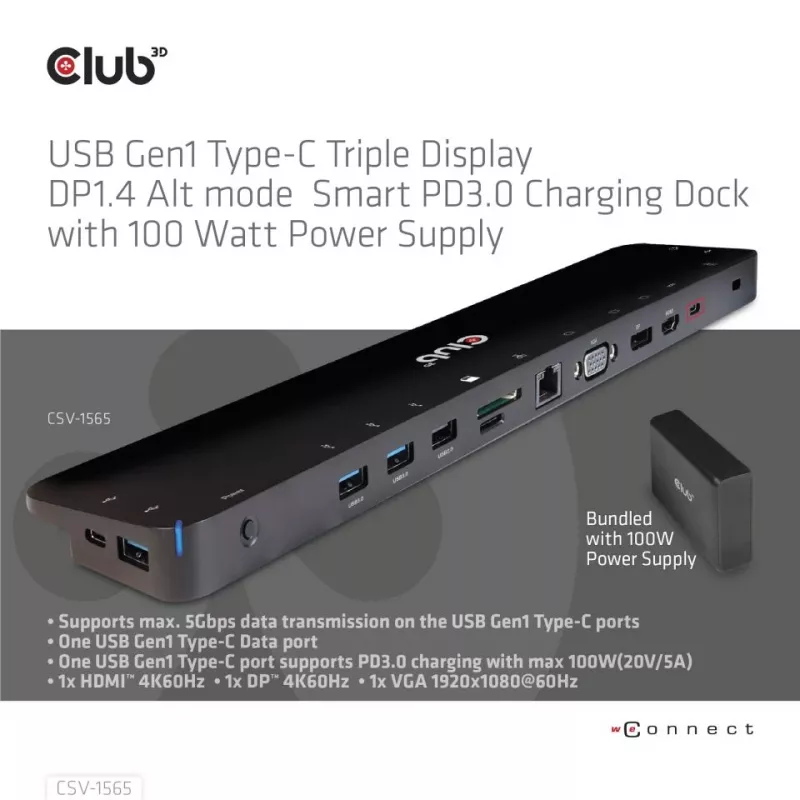

• Modelis: Club-3D CSV-1565
• Sąsaja: USB Gen1 Type-C (DP1.4 Alt Mode)
• Vaizdo išvestys: 1× HDMI (iki 4K60Hz), 1× DisplayPort (iki 4K60Hz), 1× VGA (1920×1080@60Hz)
• MST režimai: 1×4K60 + 1×4K60 + 1×1080p ARBA 1×4K30 + 2×1080p@60Hz (priklausomai nuo šeimininko galimybių)

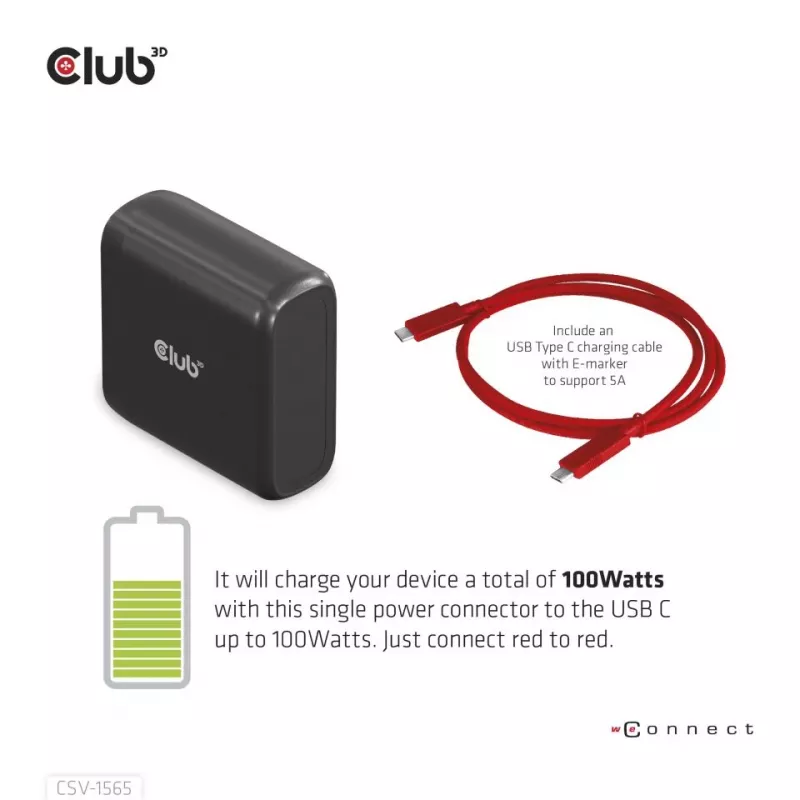

• Energijos tiekimas: USB Type-C PD3.0 įkrovimo įvestis (palaiko šeimininko įkrovimą, kai dokas maitinamas)
• USB prievadai: Keli USB Type-A ir vienas USB Type-C duomenų prievadas
• Kortelių skaitytuvas: Micro SD ir SD/MMC lizdai
• Garsas: 3,5 mm ausinių lizdas
• Tinklas: Gigabit Ethernet prievadas

Kaip naudoti

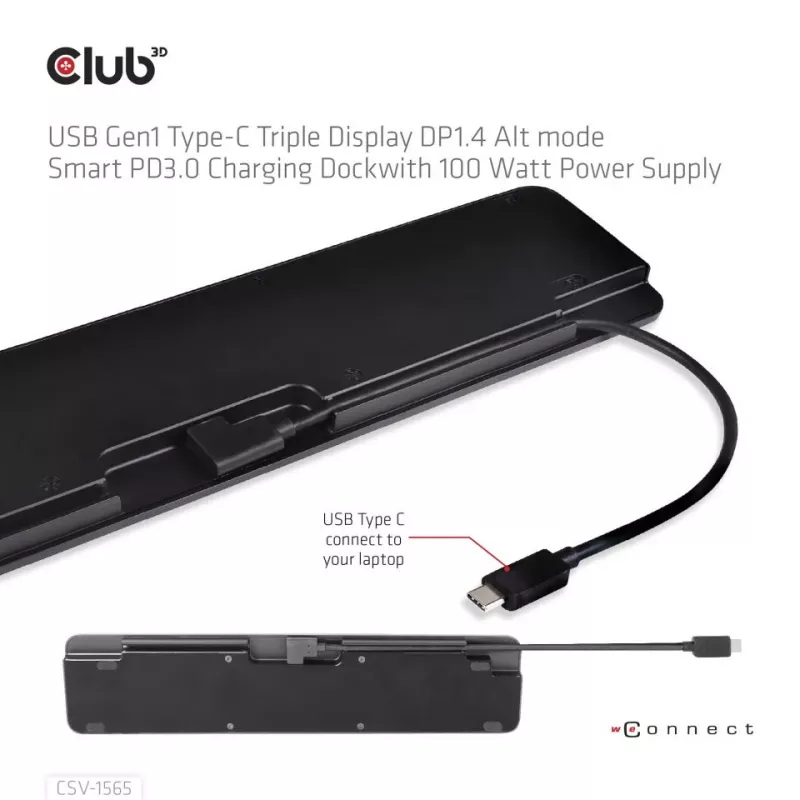

Prijunkite doką prie PD3.0 USB-C maitinimo adapterio, kad tiektumėte maitinimą dokui ir pasirinktinai įkrautumėte šeimininką įrenginį. Prijunkite šeimininką įrenginį prie doko USB-C prievado, kuris palaiko DP1.4 Alt Mode, kad įjungtumėte vaizdo išvestį. Prijunkite ekranus prie HDMI, DisplayPort ir VGA prievadų pagal poreikius; sukonfigūruokite kelių monitorių nustatymus šeimininko operacinėje sistemoje MST, jei naudojate kelis ekranus. Įdėkite atminties korteles į Micro SD arba SD/MMC lizdus ir prijunkite USB periferinius įrenginius prie Type-A arba Type-C duomenų prievadų. Naudokite 3,5 mm lizdą garso išvedimui ir prijunkite tinklo kabelį prie Gigabit Ethernet prievado laidiniam interneto ryšiui.

Rekomendacijos

Įsitikinkite, kad jūsų šeimininkas įrenginys palaiko DisplayPort 1.4 Alt Mode visam vaizdo funkcionalumui. Naudokite PD3.0 atitinkantį maitinimo adapterį su pakankama galia, kad maitintumėte doką ir įkrautumėte šeimininką. Siekiant geriausio kelių ekranų našumo, patikrinkite, ar jūsų šeimininko GPU ir OS palaiko MST ir kombinuotus raiškos / atnaujinimo dažnius.
