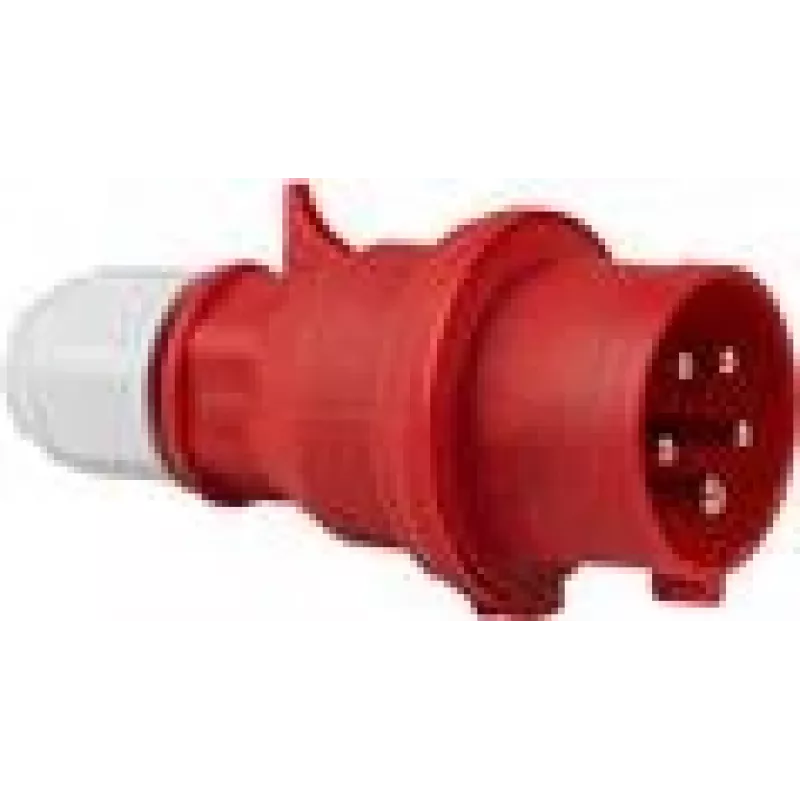

CEE kištukas AS Schwabe 61425 — 5 kontaktų 400V, IP44, raudonas

CEE kištukas AS Schwabe 61425 — 5 kontaktų 400V, IP44, raudonas yra penkių polių pramoninis kištukas trifazėms maitinimo sistemoms. Jis užtikrina trijų fazinių laidininkų, nulio ir įžeminimo jungtis ir yra skirtas laikinam elektros energijos paskirstymui dirbtuvėse, statybvietėse ir lauko renginiuose. Raudonas, nuo purslų apsaugotas korpusas ir ergonomiška rankena užtikrina paprastą valdymą ir matomą identifikaciją daugelyje kabelių sąrankų.

Privalumai

Kištukas turi IP44 apsaugą nuo purslų ir kietųjų dalelių, todėl saugiai naudojamas drėgnomis ar dulkėtomis sąlygomis. Penkių kontaktų konfigūracija palaiko trifazius 400 V maitinimo šaltinius su specialiu nuliniu ir įžeminimo kontaktu, užtikrinančiu saugias ir reikalavimus atitinkančias jungtis. Patikimas polimerinis korpusas atlaiko mechaninius įtempius ir smūgius, būdingus pramoninei aplinkai, o spalvinis kodavimas supaprastina identifikaciją ir sumažina laidų prijungimo klaidų. Kontaktai suprojektuoti taip, kad užtikrintų patikimą elektrinį kontaktą ir mažą kontaktinę varžą pakartotinių jungimo ciklų metu.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Prieš montuodami įsitikinkite, kad maitinimas išjungtas, ir patikrinkite suderinamumą su numatoma grandine. Nuimkite kabelio izoliaciją iki reikiamo ilgio, įkiškite laidininkus į atitinkamus gnybtus, skirtus L1, L2, L3, N ir įžeminimui, ir priveržkite gnybtų varžtus rekomenduojamu sukimo momentu. Sumontuokite korpusą ir pritvirtinkite kabelio sandariklį, kad išlaikytumėte IP44 apsaugą. Po surinkimo atlikite vizualinę apžiūrą ir, jei reikia, išmatuokite vientisumą bei izoliaciją. Kištuką junkite tik prie suderinamo CEE lizdo, kai maitinimas išjungtas, tada įjunkite grandinę ir patikrinkite, ar veikia tinkamai.

Rekomendacijos

Kištuką naudokite tik laikinoms jungtims ir neviršydami nurodytų įtampos bei aplinkos ribų. Reguliariai tikrinkite kontaktus ir korpusą, ar nėra nusidėvėjimo, nešvarumų ar korozijos; pakeiskite kištuką, jei aptiksite mechaninių pažeidimų ar pažeistos apsaugos. Įsitikinkite, kad kabelio skerspjūvis ir gnybtų sukimo momentas atitinka apkrovos reikalavimus, ir montavimo bei eksploatacijos metu laikykitės vietinių elektros įrenginių kodekso ir saugos standartų.
