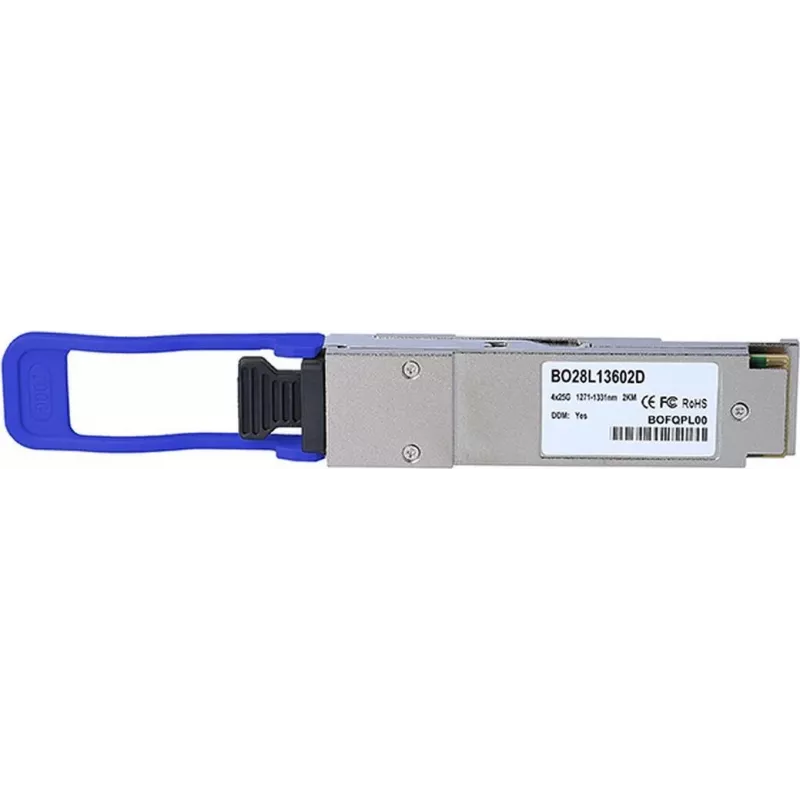

CBO QSFP28-100G-CWDM4 šviesolaidinis siųstuvas-imtuvas 100G CWDM4 modulis

CBO QSFP28-100G-CWDM4 šviesolaidinis siųstuvas-imtuvas 100G CWDM4 modulis yra karšto prijungimo QSFP28 siųstuvas-imtuvas, sukurtas 100 gigabitų CWDM4 jungtims. Jis įgyvendina grubų bangų ilgio tankinimo tankinimą per keturis bangos ilgius, kad perduotų 100G Ethernet signalus naudojant MPO/MTP daugiamodius šviesolaidžio jungtis, siūlydamas kompaktišką formos faktorių, tinkamą didelio tankio duomenų centrų ir metro taikymams. Modulis palaiko sąveiką su standartiniais QSFP28 prievadais, leidžiančiais tiesioginius pralaidumo atnaujinimus ir ryšius tarp komutatorių, maršrutizatorių ir optinės perdavimo įrangos.

Privalumai

Siųstuvas-imtuvas siūlo kompaktišką QSFP28 formos faktorių, kuris taupo stovo ir komutatoriaus prievadų erdvę, tuo pačiu leidžiant 100G ryšį. Karšto prijungimo konstrukcija leidžia montuoti ar pakeisti neišjungiant sistemų, sumažinant techninės priežiūros langus. CWDM4 bangos ilgio tankinimas suteikia efektyvų ir ekonomišką būdą išplėsti 100G jungtis per dvipusius daugiamodžių šviesolaidžių magistrales su MPO/MTP ryšiu. Sukurtas sąveikumui, modulis integruojasi su įprasta tinklo aparatine įranga, supaprastindamas talpos atnaujinimus.

Tinka

• Didelio tankio duomenų centrų aukštyn nukreiptoms jungtims ir stuburo komutatoriams
• Metro agregavimo kanalams ir miestelio magistralinėms jungtims
• Tarp komutatorių ir iš komutatorių į maršrutizatorius 100G jungtims
• Optinei perdavimo įrangai, reikalaujančiai QSFP28 CWDM4 sąsajų

Pagrindinės specifikacijos

• Formos faktorius: QSFP28 (karšto prijungimo)
• Duomenų perdavimo sparta: 100 Gigabit Ethernet
• Perdavimo technologija: CWDM4 bangos ilgio tankinimo tankinimas
• Jungties tipas: MPO/MTP optinė sąsaja
• Pritaikymas: Trumpo iki vidutinio nuotolio 100G jungtys duomenų centrų ir metro tinkluose
• Suderinamumas: Standartiniai QSFP28 prievadai ir optinė įranga, palaikanti CWDM4

Kaip naudoti

Įkiškite QSFP28 siųstuvą-imtuvą į suderinamą QSFP28 prievadą komutatoriuje, maršrutizatoriuje arba optiniame įrenginyje, kol pagrindinis įrenginys yra įjungtas, vadovaujantis gamintojo karšto prijungimo instrukcijomis. Naudokite MPO/MTP šviesolaidžio kabelį moduliui prijungti prie atitinkamo CWDM4 prievado arba tankinimo/ištankinimo mazgo. Patikrinkite jungties užmezgimą ir stebėkite prievado būseną per pagrindinio įrenginio valdymo sąsają. Norint geriausių rezultatų, laikykitės šviesolaidžio poliarumo ir MPO/MTP kontaktų išdėstymo konvencijų ir įsitikinkite, kad šviesolaidžio jungtys ir kabelių skydai yra švarūs prieš sujungiant.

Rekomendacijos

Naudokite modulį aplinkose, turinčiose suderinamus QSFP28 prievadus ir CWDM4 infrastruktūrą. Palaikykite švarias šviesolaidžio jungtis, laikykitės sistemos sąveikumo gairių ir pasitarkite su įrangos dokumentacija dėl palaikomų jungties atstumų ir šviesolaidžio tipų, kad užtikrintumėte patikimą 100G veikimą.
