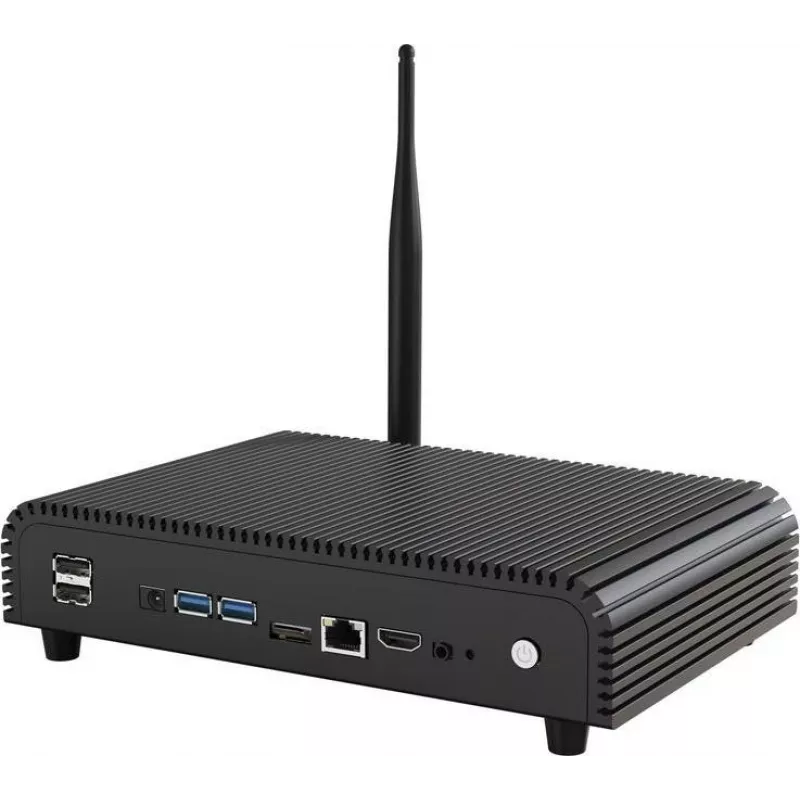

Capture RK3576 Box modulis (CA-BOXPC-RK3576-V1) - Rockchip RK3576 aštuonių branduolių, 8GB LPDDR4X, 64GB eMMC, 6 TOPS NPU, dvigubas GbE, Wi-Fi 6, Android/Linux

Įterptinių sistemų kūrėjams ir sistemų integratoriams, kuriems reikia rimto AI inferencijos ir 8K multimedijos kompaktiškame pramoniniame formate, Capture RK3576 Box modulis (CA-BOXPC-RK3576-V1) siūlo skaičiavimo tankį, retai sutinkamą ne specializuotose plokštėse. Sukurtas aplink Rockchip RK3576 aštuonių branduolių SoC, šis modulis sujungia keturis didelio našumo Cortex-A76 branduolius su keturiais efektyviais Cortex-A55 branduoliais, o integruotas 6 TOPS NPU pagreitina neuroninių tinklų apkrovas ties tinklo kraštu. Dvigubas Gigabit Ethernet, Wi-Fi 6 ir gausus pramoninių sąsajų rinkinys daro jį praktišku pagrindu kioskams, skaitmeninei reklamai, robotikai ir IoT tinklų vartams.

Pagrindiniai bruožai

• Rockchip RK3576 aštuonių branduolių procesorius: 4x ARM Cortex-A76 @ 2.2GHz + 4x ARM Cortex-A55 @ 1.8GHz
• 6 TOPS integruotas NPU AI inferencijai įrenginyje
• 8GB LPDDR4X RAM ir 64GB eMMC 5.1 saugykla
• Dvigubas Gigabit Ethernet, Wi-Fi 6 (802.11ax) ir Bluetooth 5.0
• 8K vaizdo dekodavimas ir 4K kodavimas per HDMI 2.1, DisplayPort 1.4 ir MIPI DSI
• Pramoninės sąsajos: RS232, RS485, 40 kontaktų GPIO lizdas, USB 3.0, USB-C
• Palaiko Android 12, Debian 11 ir Ubuntu 22.04

Kasdieniniame naudojime

Modulio dvigubi Ethernet prievadai ir M.2 plėtros lizdai leidžia jam tarnauti kaip patikimam krašto tinklų vartų ar tinklo įrenginiui. 40 kontaktų GPIO lizdas išveda I2C, SPI ir UART jutiklių integracijai, o RS232 ir RS485 lizdai leidžia tiesiogiai prijungti pramoninę įrangą. Su darbinės temperatūros diapazonu nuo -10°C iki 60°C ir 12V DC maitinimo įėjimu, jis gali būti naudojamas sudėtingose aplinkose be papildomo aušinimo. Pridėtas M.2 E-Key lizdas priima Wi-Fi/BT modulį, o M.2 M-Key palaiko NVMe SSD didelės spartos vietinei saugyklai.

Visos specifikacijos

• Procesorius: Rockchip RK3576, aštuonių branduolių (4x Cortex-A76 @ 2.2GHz + 4x Cortex-A55 @ 1.8GHz)
• NPU: Integruotas, 6 TOPS
• GPU: ARM Mali-G52 MC2
• RAM: 8GB LPDDR4X
• Saugykla: 64GB eMMC 5.1
• Vaizdo išvestis: 1x HDMI 2.1 (iki 8K@60Hz), 1x DisplayPort 1.4 (iki 8K@30Hz), 1x MIPI DSI (iki 4K)
• Ethernet: 2x Gigabit Ethernet (RJ45)
• USB: 2x USB 3.0 Type-A, 1x USB 2.0 Type-A, 1x USB-C (OTG/DisplayPort Alt Mode)
• Belaidis ryšys: Wi-Fi 6 (802.11ax) & Bluetooth 5.0 (per M.2 modulį)
• Plėtra: 1x M.2 M-Key (PCIe 3.0 x4 NVMe SSD), 1x M.2 E-Key (PCIe 2.1 x1 Wi-Fi/BT)
• Garsas: 1x 3.5mm audio lizdas (Line Out), HDMI audio
• Serijiniai prievadai: 1x RS232, 1x RS485 (per lizdą)
• GPIO: 40 kontaktų lizdas (GPIO, I2C, SPI, UART)
• Vaizdo dekodavimas: H.265/HEVC, VP9 iki 8K@60fps; H.264/AVC iki 4K@60fps
• Vaizdo kodavimas: H.264/H.265 iki 4K@30fps
• Maitinimo įėjimas: DC 12V/3A per barrel jack
• Darbinė temperatūra: -10°C iki 60°C
• OS palaikymas: Android 12, Debian 11, Ubuntu 22.04

Paskutinė pastaba

Dėl AI pagreičio, 8K multimedijos ir pramoninių jungčių derinio, Capture RK3576 Box modulis yra universalus statybinis blokas jūsų kitam įterptiniam projektui.
